遲曉暉  閆永法

北京和利時自動化驅動技術有限公司

摘 要：電廠水處理主要包括鍋爐化學水處理、凝結水處理和廢水處理等。水處理系統的安全運行直接影響到鍋爐的安全運行。采用基于和利時LK系列PLC的水處理控制系統可以確保水處理控制系統的安全運行。系統采用以太網通訊，可以方便實現與其他系統的數據交換，并且響應速度快。

關鍵詞：和利時LK系列PLC，LK210冗余控制器

1 引言

水處理系統是鍋爐正常運轉的必要條件，其水質的好壞對鍋爐的安全運行起著決定性的作用。在化學水和凝結水處理過程中由于其工藝比較復雜，系統安全運行要求較高，基于和利時LK系列的LK210冗余控制系統因其可靠性高、處理速度快、邏輯修改方便等特點在得到了廣泛的應用。

在這里主要介紹下LK210冗余控制系統在化學水這方面的應用。該系統主要是用來控制化學水系統的正常運行，控制對象主要包括澄清池、活性炭過濾器、超濾、反滲透、陰床、陽床、混床等。包括完成對上述對象開關量的數據采集、處理、計算及開關量的實時輸出，和模擬量的處理，并將相關數據傳送到中央控制室操作站等。

2 電廠水處理控制系統設計

電廠水處理控制系統由以PLC為核心的控制機柜、執行機構、聲光報警和一次及二次外圍元件組成。控制柜里配置有LK210冗余PLC、輸出控制繼電器、輸入隔離繼電器、模擬信號隔離柵等。每一路輸入和輸出通道都有與之相對應的指示燈，可以檢查某一通道的動作情況，而且系統具有模擬和在線試驗功能。

由于對控制系統的可靠性要求高，所以采用雙CPU冗余的方式。當一個CPU出現故障時，能夠準確無擾地切換到備用CPU，確保控制系統的正常運行。主背板與擴展背板之間采用雙DP網絡通訊，PLC與工控機之間采用以太網連接，從硬件和軟件上實現了雙機熱備。

PLC的HMI采用上位機軟件HollyView開發。LK系列PLC與上位機軟件HollyView有兩種通訊方式，一種是Modbus RTU，另一種方式是Modbus TCP。本系統采用第二種通訊方式。

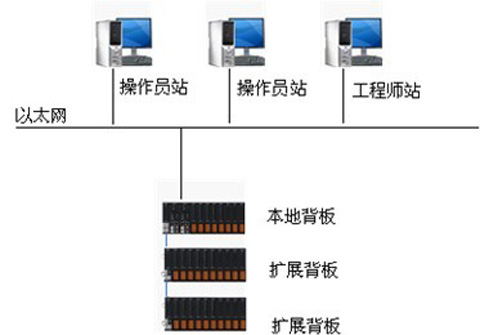

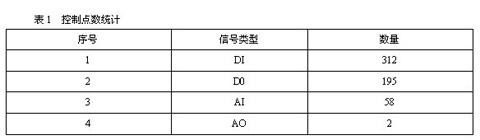

控制系統的硬件結構示意圖如圖1所示。控制點數統計如表1所示。
