雙音多頻(DTMF)編解碼通信具有抗干擾強、低成本、遠距離的特點。本文提出基于DTMF遠程通信的逆變電源系統。介紹DTMF收發控制器MT8880和三相PWM發生器SA8282的結構特性，由MT8880與單片機80C51和SA8282及IPM組成的基于DTMF技術的逆變電源，具有低成本高可靠遠程數據通信的功能，形成遠程遙測遙控逆變電源，擴大了逆變電源的應用范圍。

0 引言
在遠程測控系統中(或遠程多機控制系統中)可利用雙音多頻(dual tone multi frequency，DTMF)編碼技術通過電話網進行低成本數據傳輸。DTMF是由一組低音頻信號和一組高音頻信號以一定方式組合構成，每組音頻信號各有4個音頻信號，而每種組合有一個高音頻信號和一個低音頻信號，共16種組合。主要用于電話撥號信息傳輸，具有很強的抗干擾能力，MT8880是DTMF型編解碼于一體的通信控制器專用芯片，具有收發功能，可實現DTMF遠距離數據傳輸。
逆變器是構成交流不間斷電源(UPS)及交流變頻調速系統的核心部分，可獨立構成系統成為變頻電源裝置，MITEL公司的推出的新型全數字化三相SPWM發生器SA8282，輸出頻率寬、精度高，可與微處理器接口，能完成外圍控制功能和保護功能，可實現系統的智能化設計。將單片機、SA8282和MT8880芯片結合起來設計成基于DTMF技術的逆變電源，具有低成本、高可靠遠程數據通信的功能，形成遠程遙測遙控逆變電源，擴大了逆變電源的應用領域。
本文介紹一種基于DTMF技術的逆變電源的設計，由AT80C51單片機、SA8282波形發生器和MT8880 DTMF及交直交主電路構成。SA8282和MT8880僅需要少量的外圍硬件而無需復雜的軟件編程，使得本系統的電路結構簡單、成本低、控制方便、系統工作穩定可靠。

1 基于MT8880-DTMF數據遠程通信的逆變電源系統組成

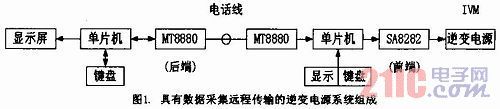

基于MT8880-DTMF數據傳輸的逆變電源系統是通過電話網進行數據傳輸的遠程遙測遙控系統，由前端和后端組成，前、后端通過MT8880控制器進行DTMF編、解碼傳輸和接收，如圖1所示。其中前端為逆變電源及數據傳輸單元，后端為主控顯示單元。前端以單片機80C51為核心，以SA8282波形發生器及7MBP75RA120的IPM功率模塊作為逆變電源的主要構件，通過MT8880進行DTMF編碼經普通電纜線(電話線)長距離傳輸到后端的MT8880進行接收解碼處理。后端主控單元由單片機80C51、MT8880和按鍵、顯示屏等組成，MT8880對接收的DTMF信號解碼為BCD碼送單片機80C51進行處理、顯示。后端主控單元將命令字通過MT8880傳輸到前端，實現前、后端雙工遠程數據傳輸。

2 MT8880-DTMF的特性與收／發設計

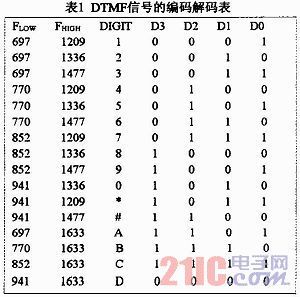

根據CCITT的建議，DTMF的編譯碼定義如表1所示，每個數字信號由低頻組和高頻組兩組頻率信號任意組合構成，是采用八中取二的方式來構成一個音頻信號，由虛假信號的干擾，所以應用特別廣泛。DTMF數字信號的表達式為：


上式中兩項分別表示低、高音群的值，A和B分別表示低音群和高音群的樣值量化基線。CCITT規定的表1中標程頻率在發送時，DTMF信號的頻率誤差不得超過1．8％，每位數字的信號極限時長大于40ms，而接收設備對2％的偏差能可靠地接收，對30～40ms的信號時長可以正常地接收。

2．1 MT8880的特性

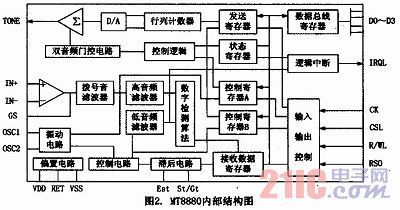

MITEL公司采用ISO-CMOS工藝制造的MT8880C是帶有呼叫處理濾波器的單片DTMS收發器，具有低功耗、高穩定性的特點。整合了收發功能的MT8880C的內部結構如圖2所示，包括一個帶有可變增益的內部放大器的高性能接收器和一個帶有脈沖計數器的發射器，接收部分采用DTMF信號接收器MT8870的工業制造標準；發送部分采用開關電容進行D／A轉換。MT8880C具有標準的微處理器總線與MCS-51系列單片機直接接口。 MT8880的內部寄存器包括1個狀態寄存器、2個數據寄存器和2個控制寄存器。內部寄存器提供一個群模式，在雙音頻群模式下DTMF信號按精確的時序被發送出去，MT8880通過微處理器控制選擇內部呼叫處理濾波器呼叫音頻信號。管腳定義為，IN+、IN-：運放輸入；GS：Gain Slee-t，運放輸出端；REF：參考電壓；Vss電源負極；OSC2：時鐘輸出；OSC2：DTMF時鐘／振蕩器輸入，采用3．579545MHz的時鐘；R／W：讀寫控制；CS：片選；RSO：寄存器選擇；CK：系統時鐘輸入；IRQ／CP：中斷請求／呼叫處理，向CPU發中斷申請。當選擇了呼叫處理模式時，輸入信號線上有呼叫信號時輸出就發出與之相應的方式信號；D0～D3：數據線；Est：滯后前輸出。當檢測到有效音頻對時，就變為高電平，信號條件不滿足時又立刻返回低電平；St／Gt：滯后輸出／保護后輸出。當電壓高于VTST時，保存檢測到的音頻對，同時更新輸出鎖存器內容。當電壓低于VTST時，芯片就可重新接收新的音頻對。Gt的輸出對滯后時間常數有影響，它的狀態是Est和加到St的電壓的函數；VDD：電源正極。

2．2 MT8880與單片機接口及收／發設計

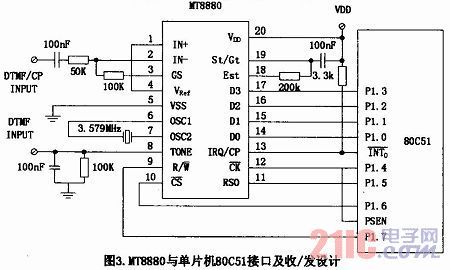

MT8880與單片機80C51接口及收／發設計如圖3所示。MT8880的D0～D3與80C51的P1．0～P1．3相連，80C51的P1．4～P1．7分別與MT8880的CK、RSO、CS和R／W相連，MT8880的中斷申請IRQ連接到80C51的INT0端。

當MT8880作為DTMF接收器時，DTMF信號送到MT8880的IN+和IN-端，經運算放大器放大并濾除信號的撥號音頻率，然后送到兩組六階開關電容式帶通濾波器，分離出低頻組和高頻組信號。通過數字計算方式檢出DTMF信號的頻率，并通過譯碼器按表1譯成4位二進制碼，存儲在接收數據寄存器中，在需要時被送到數據總線D0～D3上。此時狀態寄存器中的延時控標識位b3復位，狀態寄存器中的接收數據寄存器滿標識位b2復位。若MT8880設置為中斷工作方式，那么當標識位b3復位時，IRQL由高電平變為低電平，向CPU發出中斷申請，當CPU響應中斷，讀出寄存器中的數據后，IRQL返回高電平。
當MT8880作為DTMF發送器時，數據總線D0～D3上4位二進制碼被鎖存在發送數據寄存器中，發送的DTMF信號頻率由3．579545MHz的晶振分頻產生。分頻器從基準頻率中分離出8個不同頻率的正弦波，行列計數器根據發送數據寄存器中的數據，以八中取二的方式分離出一個高頻信號和一個低頻信號，經開關電容作D／A轉換，在加法器中合成DTMF信號，并從TONE端輸出。
MT8880每接收一個外部信號IROL由高變低一次，IRQL接80C51的中斷INT0(P3．2)，單片機在中斷期間將數據D0～D3從MT8880讀入內部數據存儲器，中斷服務后，IRQL由低變高，開始接收下一個信號(設計時應注意中斷時間小于撥號內部數字時間間隔)。當對外發布命令時，80C51將內部數據D0～D3傳送到P0口，然后再從P0口傳送到MT8880的D0～D3，數據在MT8880中經雙音頻調制后從TONE腳輸出DTMF信號。
MT8880的OSC1、OSC2接3．55MHz晶振，EST和St／Gt端外接RC積分電路，使解碼數據產生一個延時，讓CPU可正確讀取數據。



3 基于MT8880遠程通信的逆變電源及其主電路設計

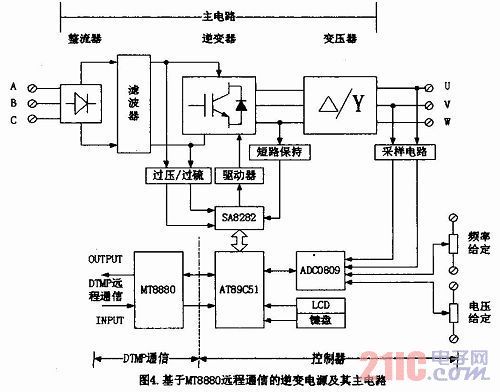

基于MT8880的數據遠程通信的逆變電源的前端系統組成如圖4所示。由電壓型逆變電源和DTMF MT8880遠程通信等兩大部分組成，包括單片機80C51與LED、按鍵的接口、80C51與SA8282波形發生器的接口和80C51與DTMF通信控制器MT8880的接口，以及SA8282控制的7MBP75RA120 IPM功率模塊作為逆變電源的主電路等4大接口設計。

其中電壓型逆變電源分為主電路和控制器兩部分。主電路采用交直交(AC／DC／AC)電源型變頻器結構，由整流器、中間濾波器、逆變器和隔離變壓器構成。輸入功率級采用簡單可靠的三相橋式不可控整流器，將電網交流電整流成直流，經中間濾波器濾波獲得平滑的直流電壓，逆變器開關采用富士公司的40KHz兩單元IGBT7MBP75RA120IPM功率模塊三組(六只)組成三相H橋式電路。逆變電源的輸入、輸出之間為實現電氣隔離和滿足輸出電壓幅度的要求，在逆變電源中必須有變壓器，對于三相變頻電源采用在輸出端接入變壓器△／Y進行隔離變壓，以減小電源的體積和重量。
由單片機AT89C51、SPWM發生器SA8282、驅動器HLA02B和檢測數據采集電路ADC0809以及保護電路、顯示電路等組成，完成控制和驅動輸出兩大功能。

4 基于MT8880的逆變電源系統程序與數據傳輸程序設計

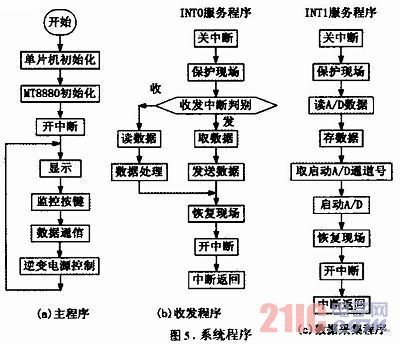

基于MT8880數據傳輸的逆變電源前端系統程序包括主程序和中斷程序，80C51通過初始化MT8880內部寄存器后實現數據交換，基于DTMF的數據交換包括收、發數據傳輸控制，其中主程序完成初始化、按鍵監控和顯示部分。中斷程序實現數據采集和數據傳輸等部分，如圖5所示。

4．1 MT8880的初始化程序
在系統的加電、復位和控制中，要對MT8880的寄存器進行初始化。MT8880內部有接收數據暫存寄存器和發送數據暫存寄存器、收發控制寄存器CRA和CRB、收發器狀態寄存器等5個重要寄存器，如圖2所示。其中接收數據暫存寄存器用于存放較后一次接收到的有效數據值，是只讀寄存器；發送數據暫存寄存器中的數據決定發送的雙音頻信號頻率組成，只能向發送數據暫存寄存器中寫入數據；而收發控制寄存器CRA和CRB占用同一個地址，輪流使用，對CRB的操作是通過CRA中一個特定位的置位操作來實現，
