電路板功能測試系統
電路板功能測試系統用于電路板組件(PCBA)的功能測試(FCT),滿足自動化大批量生產的要求
● 用戶根據自己需要定義測試步驟,靈活方便
● 適合工業自動化大批量生產應用
● 系統測試精度高,穩定可靠
測試系統概述

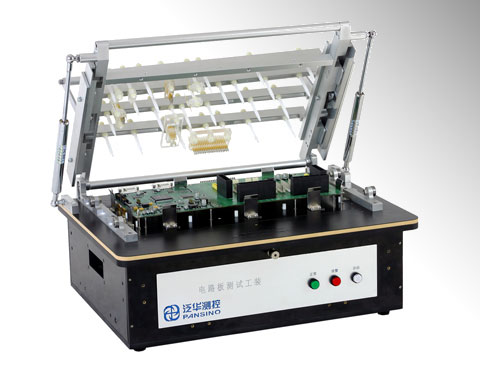

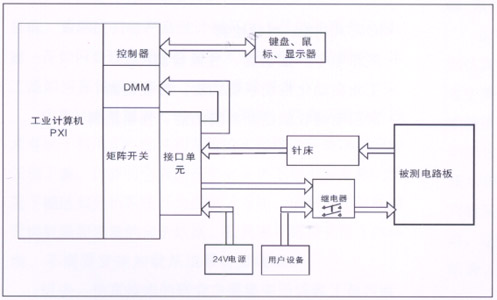

電路板測試過程通常由多個步驟組成,每單個步驟中需要對多個物理量(電壓、電流、電阻、頻率、波形等)進行測試。在每個步驟測試時,通常要閉合一些開關,使電路板處于特定的測試狀態(如對電路板加載電源、對某些測點加載電阻、使某些測試點短路等),然后對一些被測量信號進行測試。本系統由工業計算機、針床及配件組成。可根據以上測試特點進行系統軟件、硬件的定義和配置。
系統特點
·用戶可自己定義測試步驟,測試靈活方便:用戶根據自己需要定義測試步驟,更改新板迅速,適用于對電路板功能、電壓、電流、電阻和頻率、信噪比等信號進行測量和分析。
·適合工業自動化大批量生產:檢測速度≤20秒/塊。
·軟件實用設計:用戶可自定義測試流程、參數和表格,及時方便。測試操作簡便、迅速,有助于降低測試成本。
·測試精度:1%~0.01%。
·系統穩定可靠:故障率低,穩定性好。
系統功能及指標

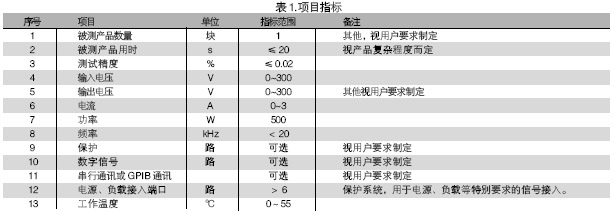

本系統的被測信號包括:電壓、電流、電阻、頻率、波形等。使用本系統進行測試,可進行大量程電壓(超過10V)、小量程電壓(毫伏級)、電流及電阻測試,一般不再需要進行信號調理。利用軟件可進行數字信號處理,生成報表。表1是系統項目指標。
系統軟件
·用戶管理:增加或刪除用戶,設置用戶的登陸名、密碼和權限。
·硬件設置:
--可增加、刪除、修改:開關矩陣,數字萬用表,用戶設備。
--設置針腳名稱及使用情況,停用的針腳在編寫流程時不再列出,以方便用戶選取合適針腳。
--記錄數字萬用表與開關矩陣的連接信息。
·測試流程設置:軟件可以根據不同電路板的測試需求,添加和刪除測試步驟。測試步驟可以存盤及回調。用戶可編輯測試流程,標記需同時進行的測量步驟;還可根據系統接線表格及電路板的測試需求,設置測試信號的量程參數、物理量種類(電壓、電流、電阻、頻率、波形等);設置開關的閉合狀態;設置用于報表的測試參數的較大、較小值。
·測試執行:選取被測產品,載入測試流程,進測試執行界面行產品測試。測試步驟可以單步進行,也可以連續進行。
·仿真運行:系統中無硬件時,軟件可以仿真運行。
