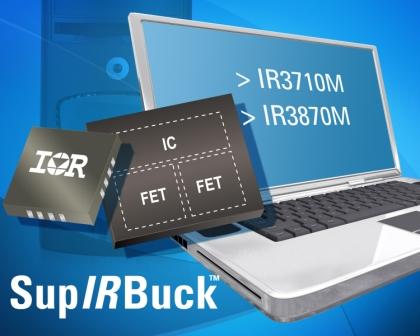

IR新型IR3870M SupIRBuck™ 集成穩壓器簡化設計,為DC-DC應用帶來較大系統效率
全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier,簡稱IR) 推出IR3870M SupIRBuck™ 集成穩壓器,適用于筆記本和臺式電腦、游戲機以及消費電子應用,如機頂盒、通用型負載點 (POL) DC-DC轉換器等。
IR3870M采用遲滯恒定導通時間調制器,利用自適應死區時間控制及導通電阻 (RDS(on)) 電流檢測為筆記本電腦帶來較大效率。IR3870M能夠在高達60°C的環境溫度下提供較高10A的電流,并利用二極管仿真來改善輕負載效率。新器件還提供電荷泵輸出 (CPO) 選項來加強MOSFET柵極驅動,從而在中度負載到全負載條件下達到較高效率。此外,IR3870M擁有3V至26V的寬輸入電壓范圍 ,還可以利用外部電阻分壓器網絡為0.5V至12V的輸出電壓編程。
IR亞洲區銷售副總裁潘大偉表示:“IR3870M 與所有SupIRBuck系列產品一樣,采用IR較新的先進控制IC、MOSFET和封裝集成技術,更是一種容易使用的完全集成的DC-DC穩壓器,旨在實現要求輕負載和全負載性能系統的較高效率。”
IR3870M還具備預偏置啟動、高度精確的0.5V參考電壓、過壓和欠壓關斷、電源正常輸出,以及具有電壓監測能力的使能輸入。新器件還提供固定導通時間控制、可編程開關頻率、軟啟動和過流保護等功能。
創新的SupIRBuck系列多功能寬輸入、單輸出集成負載點 (POL) DC-DC穩壓器,在5mm × 6mm、采用0.9mm纖薄設計的Power QFN封裝中集成了IR基準HEXFET® MOSFET優化的高性能控制IC。SupIRBuck以獨特的可擴展通用占位面積帶來一個易于實現、靈活方便、結構緊湊、具有成本效益的高性能POL解決方案。
IR3870M采用的多功能控制IC也可作為獨立器件提供,型號為IR3710M。該器件讓原本使用適合較輕負載的IR3870設計師能夠憑借一對外部的IR MOSFET,將負載輕松提高到24A。
IR3870M和IR3710均不含鉛,并且符合電子產品有害物質管制規定 (RoHS) 。
產品的基本規格:
IR3870MPbF
器件編號 |
封裝 |
Vin范圍 (V) |
Vout 范圍 (V) |
較大Iout (A) |
開關頻率 范圍(kHz) |
功能 |
IR3870MPbF |
5 × 6mm QFN |
3 - 26 |
0.5 - 12 |
10 |
較高 1MHz |
1% 精度、OCP、OVP、UVP、SS、PGOOD、柵極驅動電荷泵選項 |
IR3710MPbF
器件編號 |
封裝 |
Vin 范圍 (V) |
較大Vout (V) |
開關頻率 (kHz) |
功能 |
IR3710MPBF |
16L 3×3 mm MLPQ |
3 - 28 |
0.5 - 12 |
較高1MHz |
1%精度、OCP、OVP、UVP、 SS、PGOOD、FCCM、 柵極驅動電荷泵選項 |
有關產品現已接受批量訂單,其數據也已刊登于IR的網站www.irf.com。除了分別采用DirectFET® MOSFET和QFN MOSFET的IRDC3710-DF和IRDC3710-QFN參考設計之外,IR還可提供采用IR3870M的IRDC3870參考設計套件。
