通信基礎設施應用增大 安華高增加產品線

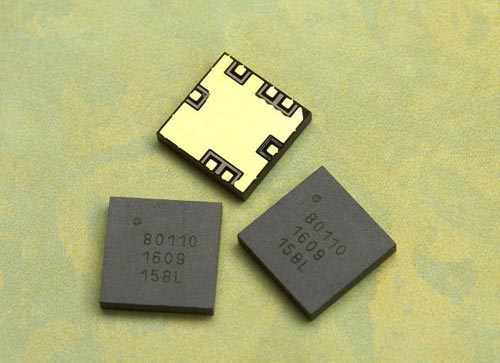

Avago Technologies(安華高科技)今日宣布,為面向移動通信基礎設施應用豐富廣泛的放大器系列產品線,添加兩款新微型化0.25W模擬可變增益放大器產品。采用緊湊的5mmx5mmx1.1mm大小10引腳模塊封裝,Avago的ALM-80110/80210可變增益放大器采用共通尺寸,非常容易集成到大部分的基站設計中,這些放大器更提供有高線性度和良好的動態范圍,并支持北美、歐洲和亞洲地區的主要移動通信頻帶。Avago是為通信、工業和消費類等應用領域提供模擬接口零組件的領導廠商。
ALM-80110工作頻率范圍為0.4GHz到1.6GHz,ALM-80210則為1.6GHz到2.7GHz,非常適合WLL、WLAN、發射器和接收器增益控制以及溫度補償電路等應用,這兩款放大器都提供有寬廣頻率范圍下良好的40dBm輸出三階截點(OIP3),并擁有寬廣的增益控制范圍、低功耗以及卓越的輸入和輸出回波損耗表現。
Avago的ALM-80110/80210可變增益放大器采用獨特的解決方案,將Avago的高線性度0.25W放大器和基于硅PIN二極管的衰減電路集成到微型化MCOB多芯片模塊封裝中,這兩款放大器都擁有寬帶全匹配輸入和預匹配輸出,使用非常容易,并將外部射頻匹配器件的需求降到較低。這些放大器的高線性度和良好動態范圍主要來自于采用Avago特有的0.25μmGaAs增強模式pHEMT工藝和低失真硅PIN二極管技術。
在5V和120mA的典型工作環境下,ALM-80110在900MHz工作時可以提供40dBm的OIP3、40dB的衰減范圍、23.3dBm的P1dB輸出功率、17dB輸入回波損耗(IRL,InputReturnLoss)和12dB輸出回波損耗(ORL,OutputReturnLoss)的卓越性能表現,在相同工作條件下,ALM-80210在900MHz工作時則可以提供40dBm的OIP3、35.7dB的衰減范圍、23.5dBm的P1dB輸出功率、9.8dB的增益以及13.6dB的輸入回波損耗(IRL)和12.1dB的輸出回波損耗(ORL)。
功能特點
‧高線性度和卓越動態范圍
‧高功率處理能力
‧寬廣的增益控制范圍
‧衰減范圍內高OIP3
‧使用容易,提供寬帶輸入全匹配和輸出預匹配
‧采用共通尺寸、外部匹配電路和PCB布局(400MHz到2700MHz)
‧采無鹵素材料設計
‧采用Pb-Free環保無鉛設計并符合RoHS標準要求
ALM-80110/80210模擬可變增益放大器目前已經可以通過Avago的直接銷售渠道和全球分銷網絡提供樣片并正式批量供貨。
