ROHM公司在“清華-羅姆電子工程館”舉辦“超小型元器件—RASMID系列新產品發布會”。會上，ROHM半導體（深圳）有限公司分立器件部高級經理水原德健和ROHM Co., Ltd. 分立器件·模塊生產本部RASMID開發課課長玉川博詞介紹了采用ROHM獨有新工藝方法實現小型化，并以驚異尺寸精度為自豪的業界較小級別的TVS二極管“VS3V3BxxFS系列”。

近年來，在智能手機和可穿戴式終端等移動設備領域，對設備的小型化和電池使用壽命的要求越來越高。另外，如今各種電子設備中，為保護電子電路不受靜電（ESD：Electro Static Discharge）等影響，會使用齊納二極管或低容量保護二極管。隨著設備功能的增加，要求這類保護用的二極管小型且具有優異的ESD保護能力，因此，TVS二極管因特性項目較其他二極管豐富而使其需求量日益增加。

ROHM的小型化行動

水原德健首先介紹了ROHM貼片電阻器的小型化發展歷史，無論是體積比還是面積比，ROHM開發的貼片電阻器和二極管都引領了行業趨勢。其RASMID（ROHM Advanced Smart Micro Device）系列就是這方面的典范。

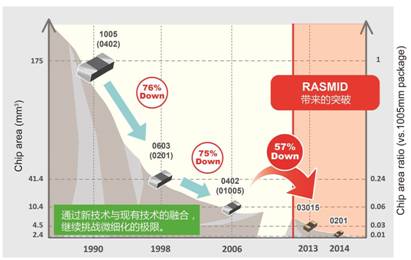

ROHM貼片電阻器的小型化發展歷史（體積比）

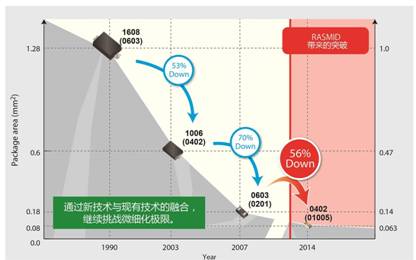

ROHM二極管的小型化發展歷史（面積比）

ROHM將這些采用與傳統截然不同的嶄新工藝方法實現了小型化、驚人尺寸精度的超小型元器件定位為RASMID系列，并不斷擴充產品陣容。ROHM自己的獨有技術實現了尺寸精度、特性和可靠性；而貼片機開發、編帶機技術和印刷電路板等外圍技術將與之配合，實現較小元器件的應用。

RASMID系列的優勢

談到RASMID系列的特點時，水原德健表示，采用ROHM獨創的新工藝方法，在貼片電阻器和二極管領域實現了世界較小級別的超小型（0402mm、03015mm、0201mm）封裝尺寸。與以往尺寸相比，面積和體積均成功地大幅減少，有助于設備進一步提高性能、節省空間。這將為智能手機以及可穿戴式設備等要求小型薄型化的所有設備的高性能化、小型化作出巨大貢獻。

他介紹說，RASMID系列的另一個特點是±10μm的驚人尺寸精度，而一般產品的尺寸精度為±20μm。尺寸精度已達到超高精度，因此元件尺寸波動極小，可進行比以往更高密度的安裝。此次開發的新產品不僅實現了小型化，還可確保更卓越的ESD（Electro Static Discharge）保護功能，是滿足低壓電路需求的TVS二極管。ROHM將利用本系列產品正式進軍TVS二極管市場。

01005尺寸(0402mm) TVS二極管與0.5mm粗細的自動鉛筆芯對比

±10μm的尺寸精度是由于采用了利用ROHM獨創的切割技術，這使高密度安裝成為可能，并采用底面電極構造，消除了電極面積波動，因此無曼哈頓現象。

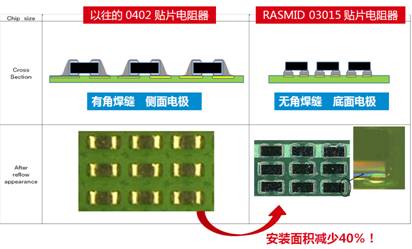

高密度安裝

高可靠性結構是RASMID系列的又一個特點，高精度的切割工藝可以防止貼片剝落，即使是ROHM已經完成開發的RASMID系列0201mm電阻也可實現穩定的安裝。由于采用金電極，可焊性更高。另外，RASMID系列的芯片側面采用了ROHM獨有的切割加工技術。與以往產品相比，平面度顯著提高，抗外部沖擊性能更強，抗開裂剝離強度更高。而且，平面度更高的側面還覆有絕緣膜，可防止偶發的焊球導致的短路。

據介紹，如今，為了保護各種電子設備的電子電路不受靜電破壞，多使用齊納二極管和ESD保護二極管等。隨著高性能化發展，在小型且高性能的需要ESD保護的智能手機和可穿戴式設備等移動設備領域，TVS二極管的需求日益高漲。TVS二極管等各種保護二極管具有保護應用免受應用的電子電路內瞬間產生的瞬態電壓及瞬態電流、靜電等破壞的作用。ROHM的RASMID TVS二極管具有高ESD能力，可確保具備與關斷電壓5.0V產品同等的高ESD保護能力；通過優化構造，實現與以往的5.0V產品同等的高ESD能力。結構的優化實現了更高耐ESD產品，保護電路免受靜電影響，防止電路損壞和誤動作。

水原德健告訴記者，為了滿足低壓電路需求，實現反向工作電壓（VRWM）3.3V，延長電池的使用壽命，近年來，對低壓電路的需求日益高漲。要實現小型化且要降低直接連接低壓電路的反向工作電壓，抑制泄漏電流一直是需要攻克的難題。此次開發的RASMID系列的TVS二極管融合了齊納擊穿和雙極技術，同時實現了低泄漏電流和低電壓。反向工作電壓達3.3V，有助于電路的低電壓化，有助于智能手機等的低功耗化，進一步節省設備的電力。它繼承了以往5.0V產品的優異ESD保護能力，通過優化結構，確保了與以往的0201尺寸（0603mm）5.0V產品同等的優異ESD保護能力。不僅實現了產品的小型化，還可防止靜電導致的電路損壞和誤動作，降低應用的負擔。

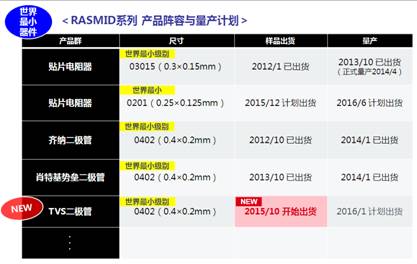

RASMID系列的產品陣容

玉川博詞較后表示，ROHM一直以長年不斷積累的技術力量和高品質及可靠性為基礎，通過集開發、生產、銷售為一體的扎實的技術支持、客戶服務體制，與客戶構筑堅實的合作關系。此次推出的“VS3V3BxxFS系列”產品適用于中國從低端到中高端智能手機市場，節省電能，有助于延長手機電池使用時間。作為扎根中國的企業，ROHM將利用自己的技術努力提高客戶產品實力，幫助客戶業務發展，為中國的節能環保事業做出積極貢獻。
