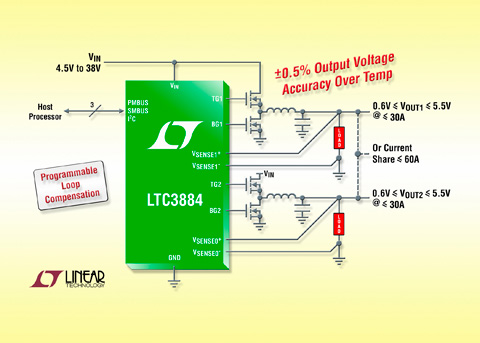

凌力爾特公司 (Linear Technology Corporation) 推出雙輸出電流模式同步降壓型 DC/DC 控制器 LTC3884，該器件具可編程環路補償和基于 I2C 的 PMBus 接口。這款器件提高了電流檢測信號的信噪比，以較大限度提高轉換器效率和增加功率密度，因此允許使用 DC 電阻 (DCR) 非常低 (0.3mΩ) 的功率電感器。



LTC3884 在 4.5V 至 38V 輸入電壓范圍內工作，產生高達 5.5V 的輸出電壓。可并聯多達 6 相位和采用不同相的時鐘以盡量減少輸入和輸出濾波。當兩路輸出并聯時，LTC3884在不同相之間的電流失配少于 ±5%。另外，LTC3884 可以與 LTC3874 相位擴展器配合使用，從而非常適合用來滿足高達 240A 的大電流要求。內置差分放大器針對兩路輸出提供真正的遠端輸出電壓檢測。應用包括功率分配、冗余 (n+1) 電源、FPGA、ASIC 和處理器電源。



LTC3884 在 200kHz 至 1MHz 可選固定工作頻率范圍內工作或可同步至一個外部時鐘。強大的內置 1.1Ω 全 N 溝道柵極驅動器較大限度降低了 MOSFET 的開關損耗。LTC3884的可調和精準限流門限可針對非常低的 10mV 至 30mV 檢測電壓配置，從而進一步降低了功耗。其他特點包括輸入電流檢測、兩個電源良好輸出信號、可編程軟啟動和可編程故障恢復方法。



具圖形用戶界面 (GUI) 的 LTpowerPlay™ 軟件開發工具支持 LTC3884。該器件的串行 I2C 接口使系統設計師和遠程操作人員能夠向系統電源發出指令，并監察系統電源的情況和功耗。能夠以數字方式改變電源參數以加速產品上市進程并減少宕機時間，從而無需像通常情況那樣要更改物理硬件、電路或系統用料。在原型設計、產品部署和現場運行時，LTC3884 簡化了系統表征、優化及數據發掘過程。



除了向負載點供電，LTC3884 還可通過 PMBus 對電源及電源管理參數進行配置和遙測監視，PMBus 是基于 I2C 的開放標準數字串行接口協議。LTC3884 的兩線串行接口允許設定輸出裕度、微調、以及按照排序的延遲時間以可編程轉換率進行斜坡上升和下降。輸入和輸出電壓、以及輸入和輸出電流、及溫度是可讀的。該器件由快速模擬控制環路、精準混合信號電路和 EEPROM 組成，采用 7mm x 7mm QFN-48 封裝。



LTpowerPlay GUI 可免費下載，以用來評估 LTC3884 的性能。凌力爾特還提供USB 至 PMBus 轉換器和演示套件。憑借在溫度范圍內 ±0.5% 的較大 DC 輸出誤差、±1.5% 電流回讀準確度、集成式 16 位增量累加 ADC 和 EEPROM，LTC3884 同時提供了同類較佳的模擬開關穩壓器性能以及精準的混合信號數據采集和非易失性故障記錄。在穩態和瞬態情況下，通道可準確地均流。在啟動時，輸出電壓、開關頻率和通道相位角分配可由引腳搭接的電阻器設定或從內部 EEPROM處理。千片批購價為每片 6.35 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3884。



性能概要：LTC3884

·雙輸出同步電流模式降壓型控制器

·VIN 范圍：4.5V 至 38V

·VOUT 范圍：0.5V 至 5.5V

·mΩ 以下 DCR 或感測電阻檢測

·遠程電源系統管理的數字接口

·在整個溫度范圍內的較大 DC 輸出電壓誤差為 ±0.5%

·±1.5% 電流回讀準確度

·兩個專用的電源良好輸出引腳

·直接輸入和芯片電流檢測

·7mm x 7mm QFN-48 封裝：包括數據采集和 EEPROM



可讀數據：

·VIN、VOUT、IIN 和 IOUT

·溫度

·故障和報警

·故障日志記錄報告

·電源良好信號



可寫數據：

·VOUT、電壓排序和裕度調節

·可編程環路補償

·數字軟啟動 / 停止斜坡

·開關頻率和相位

·PWM 控制配置

·輸入 / 輸出過壓和欠壓

·輸出電流限制

·過熱、報警和故障限制



本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
