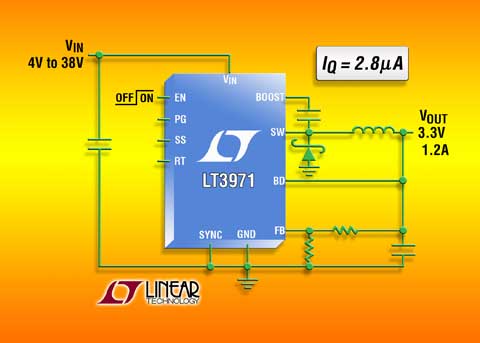

圖片說明：2.8uA I_Q、38V 降壓型 DC/DC 轉換器

2009 年 11 月 16 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 1.2A、38V 降壓型開關穩壓器 LT3971，該器件具集成的升壓二極管。其突發模式 (Burst Mode^®) 工作在無負載備用情況下保持靜態電流低于 2.8uA。LT3971 的 4.3V 至 38V 輸入電壓范圍使它非常適用于汽車和工業應用。其內部 2.4A 開關在電壓低至 1.19V 時可提供高達 1.2A 的連續輸出電流。LT3971 的突發模式工作提供超低靜態電流，使它非常適用于汽車或工業系統應用，而這些應用需要始終保持接通工作和較佳電池壽命。開關頻率從 200kHz 至 2MHz 是用戶可編程的，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。其 10 引線 3mm x 3mm DFN-10 (或耐熱增強型 MSOP) 封裝加上高開關頻率，允許采用小的外部電感器和電容器，從而提供一個占板面積緊湊和高熱效率的解決方案。

LT3971 運用高效率 2.4A、330mΩ 開關，必要的升壓二極管、振蕩器、控制和邏輯電路集成到單芯片中。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mV_PK-PK。特殊設計方法和新的高壓工藝使得在寬輸入電壓范圍內實現了高效率，而且 LT3971 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其它特點包括一個電源良好標記、軟啟動功能、外部時鐘同步和內部補償。

LT3971EDD 采用 3mm x 3mm DFN-10 封裝，LT3971EMSE 采用耐熱增強型 MSOP-10 封裝，以 1,000 片為單位批量購買，每片價格為 2.75 美元。LT3971IDD 和 LT3971IMSE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍工作，千片批購價為每片 3.06 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LT3971

• 超低靜態電流：2.8uA I_Q (在 12V_IN 至 3.3V_OUT)
• 低紋波突發模式工作：輸出紋波 <15mV_P-P
• 寬輸入電壓范圍：4.3V 至 38V
• 1.2A 較大輸出電流
• 可調開關頻率：200kHz 至 2MHz
• 可同步在 250kHz 至 2MHz
• 快速瞬態響應
• 準確的 1V 使能引腳門限
• 低停機電流：I_Q = 700nA
• 電源良好標記
• 軟啟動功能
• 內部補償
• 飽和開關設計：0.33Ω 導通電阻
• 輸出電壓：1.19V 至 30V
• 小型耐熱增強型 10 引腳 MSOP 封裝和 (3mm x 3mm) DFN 封裝
