成像技術領域的創新



傳統模擬 X 射線成像系統以專門的感光膠片為介質，將通過的 X 射線轉變成可視圖像。為了完成這一任務，該膠片必須經過一種化學顯影過程，這個過程可能需要幾分鐘，因此推遲了開始對病人進行治療的時間。此外，顯影過程完成以后，醫療團隊可能會發現，由于 X 射線曝光不正確，該圖像需要重新攝取。膠片處理完成后，必須派人送給主治醫生，然后儲存在患者的醫療檔案里，在醫院里，患者的醫療檔案有可能占用大量的儲藏柜。此外，顯影過程中使用的化學制劑使用壽命有限，必須仔細儲存，而且一旦超過壽命期，就必須銷毀。如果采用直接 X 射線攝影 (Direct Radiography – DR)，所有這些挑戰都沒有了。直接 X 射線攝影是一種數字 X 射線成像技術，正得到越來越多的采用。



隨著初始擁有成本的下降以及優勢日趨明顯，傳統 X 射線成像向直接 X 射線攝影遷移的勢頭不斷增強。采用直接 X 射線攝影時，給患者拍照幾秒鐘后，就可得到 X 射線圖像，而且該圖像可以立即發送到全球各地，以向任何一個地方的醫學專家咨詢。患者的 X 射線圖像是數字形式的，可以在小型硬盤上歸檔和檢索，而無需大型文件柜。流行的直接 X 射線攝影方法采用平板檢測器板來獲取經過的 X 射線。該平板檢測器無需移動或手工挪動，就可顯示不同的拍照角度，以拍出多種圖像，而且傳感器-圖像尺寸比為 1：1。較新的平板 X 射線檢測器能以無線方式向控制單元發送圖像，以供查看、歸檔和分發。有了平板檢測器，就不必再購買、儲存或銷毀與處理膠片有關的化學制劑了。也許較重要的是，歐洲的兩項研究表明，存檔一幅與模擬照相記錄膠片質量相當?shù)?DR 圖像所需的 X 射線劑量將減低 30% 到 70%。有些平板設計可將照射率實時地傳遞至 X 射線源，從而確保正確曝光的圖像和極低的輻射劑量。較低的 X 射線劑量可改善患者及附近醫療保健專業人員的安全境況，他們可能隨后會遇到四散的 X 射線粒子。



為了產生圖像，許多直接 X 射線攝影系統采用了全幀平板探測器，這種探測器由覆蓋了一個閃爍層的 CMOS 傳感器構成。這個閃爍層將入射的 X 射線的波長轉變成硅材料能更好地吸收的波長。CMOS 傳感器由于制造工藝的原因而常常受到青睞，這類傳感器與混合信號及邏輯架構是兼容的，因而有助于形成集成度更高的解決方案。200mm 和 300mm 硅晶片制造技術的改進進一步促進了向直接 X 射線攝影轉變的趨勢。較大的晶片使更少的 CMOS 傳感器模塊能結合在一起，從而使得所形成的 X 射線平板傳感器與 35cm x 43cm (14 英寸 x 17 英寸) 1.5cm 厚 ISO 標準 X 射線膠片暗匣的尺寸相一致，而世界各地的醫院都使用這類膠片暗匣。毫不奇怪，系統的硬件設計對這類產品的圖像質量、外形尺寸、人員安全和工作壽命產生了直接影響，起到了重要的作用。不過，這種起到重要作用的硬件設計中包括電源管理組件嗎?





與電子噪聲的艱苦斗爭



為了讓直接 X 射線攝影實現全部潛在優勢，必須關注電子噪聲、熱量和尺寸問題。必須保持高信噪比 (SNR)，同時降低加到患者身上的 X 射線劑量也是一個關鍵目標。盡管傳感器本身的噪聲性能獲得了極大關注，但是電源注入的噪聲也值得仔細考慮。



電源架構對信噪比性能有直接影響。電源軌上的電壓紋波被饋送到圖像傳感器，而且 A/D 轉換器可能將噪聲注入到圖像中。X 射線 CMOS 傳感器制造商們聲稱，已經實現了 14 位甚至 16 位 A/D 轉換，從而可支持很寬的對比度范圍，進而產生非常詳細的圖像。使問題更加復雜的是圖像傳感器、A/D 轉換器和 / 或儀表放大器要正常工作，除了需要一個穩定的正電壓，常常還需要一個穩壓的 -3.3V 至 -7V 負電壓軌。此外，電池組或 AC/DC 電源可能僅提供一個未調節的正電壓。因此，中間的 DC/DC 轉換器必須具有低輸出紋波性能 (幾十 mV)、高工作效率和低的自發熱量。



為了患者的舒適度和便利性，很多新的 X 射線成像單元 (包括傳感器平板) 都是移動的。傳感器平板的電源常常選擇標稱電壓為 12V 的可再充電電池。為了充電一次就可拍攝并傳送數百個圖像，需要較高的工作效率，這促使人們使用開關穩壓器。不幸的是，開關模式穩壓器是一種電磁干擾 (EMI) 輻射源，這增加了系統的噪聲水平。此外，為幫助醫務人員與患者之間保持一個安全的邊界，某些 X 射線傳感器面板擁有無線數據傳輸能力。較高的 EMI 水平有可能導致所拍攝的圖像失真，和 / 或干擾向用戶終端的無線數據傳送。也許更麻煩的是，EMI 輻射水平有可能超出政府監管機構所允許的值，從而使醫療產品無法進入市場，本文稍后討論這個問題。



要求較高的工作效率還有第二個目的，即努力保持高信噪比 (SNR)。CMOS 傳感器內部的暗電流會隨溫度的上升呈指數性增加。暗電流是由電荷移動形成的，在 X 射線曝光之前就存在了。根據一家 X 射線 CMOS 傳感器制造商的說法，溫度每上升 8°C，暗電流就大約增大一倍。盡管后期處理可以從圖像中去掉一些暗電流假影，但是較高的工作溫度以及反復進行的 X 射線曝光所累積的損傷加速增大了暗電流。較終，暗電流將淹沒入射 X 射線粒子在傳感器上沉積的電荷，這時候，平板檢測器就必須更換了。此外，因?yàn)獒t(yī)療設備常常接觸人體組織，所以如果對散熱不加以控制，那么除了會縮短設備的工作壽命，還有可能導致患者不舒服或燙傷。



與熱量的斗爭



正如之前提到的那樣，較高的工作溫度降低了 CMOS 傳感器的信噪比性能，并縮短了這類傳感器的壽命。此外，較高的工作溫度還造成了患者的安全風險。為了保持卓越的圖像分辨率，X 射線平板檢測器會與患者的身體直接接觸。當溫度達到 40°C (100°F) 時，人的皮膚就開始受到灼傷。因此，有可能與人的皮膚接觸之任何醫療設備的外部都必須保持低于這個溫度限制。所以，高工作效率以及能將在大面積上產生的熱量散發出去，對很多方面都是至關重要的，例如對傳感器壽命、圖像清晰度和患者安全等。



保持緊湊的外形尺寸



從外科手術系統附件到手持式檢查工具，新一代醫療設備的復雜性越來越高，而裝入這么多組件以支持更多功能的可用空間卻沒有相應增大。就平板 X 射線探測器而言，現有的醫院基礎設施已經配置了一個被稱為“濾線柵插槽”的固定尺寸插槽，而原先這個地方是用來擺放模擬 X 射線膠片暗匣的。這些膠片暗匣一般遵循 ISO4090 指導原則，可以有 46cm x 38.6cm x 1.5cm 的外部尺寸，所允許的 X 射線圖像尺寸為 43cm x 35cm (14 英寸 x 17 英寸)。電源管理解決方案必須緊湊和高效，才能符合這么受限的尺寸要求，并較大限度地減少工作溫度的上升。



監管法規



作為美國和歐洲監管要求的一部分，醫療設備必須證明符合 CISPR11 (又稱為 EN55011) 法規。因?yàn)殚_關穩壓器輻射電磁場，所以設計師必須全面了解開關穩壓器對 EMI 兼容性的影響，或者必須選擇一種經過測試、滿足制造商 EMI 輻射限制的電源解決方案。否則，為了實現與相關標準的符合性，有可能需要進行量大費時的產品迭代設計工作。對打算用于辦公樓的醫療設備規定了較為嚴格的輻射 EMI 限值，Group1 – Class B 設備的輻射限值等同于針對辦公樓及家庭用信息技術設備所規定的 EN55022 Class B (CISPR22 Class B) 限值。



較長的產品壽命



對醫療設備而言，證明電源解決方案的可靠性是很有必要的。對于 X 射線平板傳感器來說，必須一次就正確獲得圖像，否則患者和醫護人員就會令人遺憾地再次面對輻射。較低限度，也會因診斷延遲而導致治療延遲，按照現代醫療標準，這種情況是不可接受的。



另一個需要考慮的因素是：選定電子組件的供貨時間能延續多久? 經歷了 CE、UL、IEC 和 FDA 等機構漫長的監管審批程序并獲得認證之后，每種醫療電子設備都應能長期制造 － 達 15 年以上。這一時間長度比消費類產品的周期長得多，而消費類產品市場是很多電源管理半導體廠商的主要市場。僅由于組件淘汰而對產品重新進行鑒定，對于工程資源和公司收益都是一個沉重的負擔。



解決方案：先進的 DC/DC 開關穩壓器



為了幫助設計工程師應對醫療應用中的電子噪聲、熱量和尺寸挑戰，凌力爾特提供了超過 50 種不同的微型模塊 (µModule®) 電源產品，為客戶提供了廣泛選擇。這些產品每一種都是高效率、全面集成的 DC/DC 開關電源管理解決方案，采用緊湊的表面貼裝封裝 (圖 1)。這些開關模式穩壓器經過仔細設計，在負輸出電壓和正輸出電壓電路配置中，以低輸出紋波工作，如圖 2 和 3 所示。微型模塊電源產品的一個子類是通過了 EN55022 Class B 認證的微型模塊穩壓器，是克服醫療應用中發現 EMI 挑戰之理想解決方案。這類開關穩壓器經過 TUV 等獨立實驗室的認證，以在輸出電流高達 8A 時，滿足行業標準 EN55022 Class B (相當于 CISPR11 / EN55011 Group 1 – Class B) 對輻射 EMI 的要求。用各自的標準演示電路板進行測試所得的結果已公開在線提供。部分測試情況如圖 4 所示。選擇一個兼容和全面集成的降壓型解決方案，例如微型模塊穩壓器，可在滿足這類要求時，節省設計時間，并降低與常見開關穩壓器或控制器相關的風險。



與高輸出紋波和輻射 EMI 有關的風險不應該低估。這兩種因素都影響產品第一次就能正常發揮作用以及滿足嚴格的政府法規的能力。至于這兩種因素對 X 射線平板工作的影響，產品設計如果良好地控制了輸出紋波和 EMI 輻射，那么產品就能提供高信噪比，從而能提供高質量、高分辨率的圖像，第一次就能獲得正確的圖像以避免治療延遲以及不必要地重復暴露于輻射之中，還能提供可靠的無線通信，并加速 EMI 兼容性測試。出于這些原因，凌力爾特做了很多工作，以確保這些設備通過 TUV 等獨立測試實驗室的認證，并公開在線提供測試結果。在克服噪聲和 EMI 問題以后，合適的電源管理解決方案就需要解決效率、可靠性和散熱問題了。



微型模塊電源產品是效率非常高的開關穩壓器，采用由導熱塑料構成的表面貼裝 LGA 或 BGA 封裝，封裝頂部是平坦的。一整塊平坦的封裝頂部覆蓋整個電源管理解決方案，有利于采取散熱措施，以較大限度地減少醫療設備外部任何一點的溫度上升 (圖 5) 。正如之前提到的那樣，保持較低的工作溫度可提高對患者的安全性、信噪比以及設備的工作壽命。較大的微型模塊電源產品的尺寸為 15mm x 15mm x 5mm，較小的則為 6.25mm x 6.25mm x 2.3mm，因此采用微型模塊電源產品有助于為實現更重要的功能釋放空間，例如增大電池尺寸以在兩次充電之間工作更長時間。



微型模塊穩壓器經過了廣泛的器件級和電路板級測試，以確�？煽抗ぷ鳌Ｆ�今為止，該產品系列已經累計經過了逾 2350 萬個器件-小時的電源周期和 300 萬次器件-小時加速壽命測試，從未發生故障。全套設計、應用和制造指導原則確保這些微型模塊的性能滿足產品預期，這進一步為可靠性提供了支持。在網址www.linear.com.cn/umodule 上，有一份完整的報告，列出了已進行過的所有可靠性測試以及測試結果。在長生產壽命以支持醫療設備方面，凌力爾特一直堅定不移地貫徹執行產品的“不停產政策”，µModule 電源產品將繼續秉承這一政策，因而可支持具有長生產期限的醫療設備。

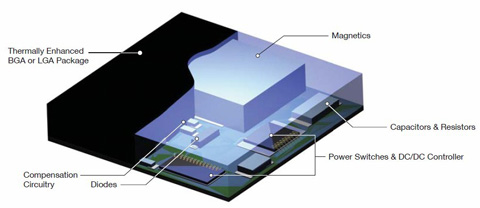

圖 1：微型模塊電源產品是完整的 DC/DC 開關解決方案，采用耐熱增強型 LGA 或 BGA 封裝，為通過封裝的頂部和底部散熱提供了一條便利的途徑。

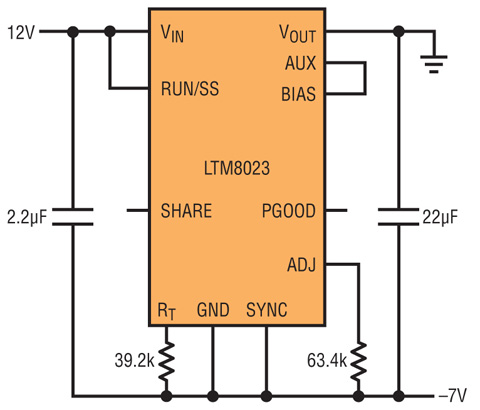

圖 2a 和 2b： LTM8023 原理圖，12VIN 至 -7VOUT/1A，以不到 30mVpp 的輸出紋波工作，較大限度地減少了注入 CMOS 傳感器和信號調理組件的噪聲，需要一個負電壓源



圖 3：LTM4613 僅有 26mVpp 的輸出紋波 (12VIN 至 5VOUT/5A) ，可較大限度地降低注入到 CMOS 傳感器和信號調理組件中的噪聲，從而提供高質量圖像。



圖 4：LTM4613 以超過 6dBuV/m 的裕度，滿足 EN55022 ClassB (相當于 CISPR11 Group 1 Class B) 的要求 (12VIN 至 5VOUT/8A)。

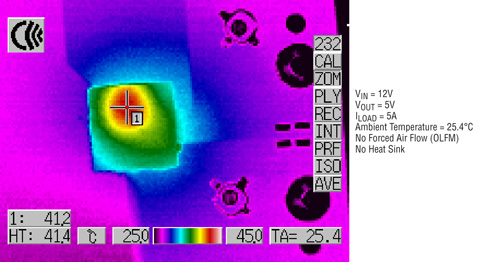

圖 5：沒有散熱器、在空氣自然對流情況下，LTM4613 的較高外殼溫度為 41°C (12VIN 至 5VOUT/5A)。如果熱連接到金屬外殼 (無需額外費用的散熱器)，那么較高溫度會進一步降至低于  40°C。



結論

盡管本文專注于論述與數字 X 射線平板檢測器有關的設計挑戰，但是本文所述挑戰并不是此產品獨有的。從外科手術系統附件、內窺鏡到便攜式成像和監視系統，醫療專業人員始終在尋求較有效、較可靠和較小的可用工具。在這些方面不斷實現突破的設備使醫療實踐得以取得進步，較大限度地減少了患者的不適、結疤和恢復時間，同時提高了人員的安全性。這類產品中的電子組件使醫生能更準確地實施治療、更全面地了解病情、以及有更好的控制能力，甚至能延長訓練有素的外科醫生的職業生涯。再加上商業企業對于有限的工程資源、產品上市時間、需要得到證明的產品可靠性和相匹配的長生產壽命，什么樣的電源解決方案才能滿足這些業務需求呢? 凌力爾特的微型模塊電源產品線經過仔細設計，已經證明能滿足這些令人生畏的需求。
