引言

熱電偶廣泛用于各種溫度檢測。熱電偶設計的較新進展，以及新標準和算法的出現，大大擴展了工作溫度范圍和精度。目前，溫度檢測可以在-270℃至+1750℃寬范圍內達到±0.1℃的精度。為充分發揮新型熱電偶能力，需要高分辨率熱電偶溫度測量系統。能夠分辨極小電壓的低噪聲、24位、Δ-Σ模/數轉換器(ADC)非常適合這項任務。數據采集系統(DAS)采用24位ADC評估(EV)板，熱電偶能夠在很寬的溫度范圍內實現溫度測量。熱電偶、鉑電阻溫度檢測器(PRTD)和ADC相結合，可構成高性能溫度測量系統。采用低成本、低功耗ADC的DAS系統，可理想滿足便攜式檢測的應用需求。

熱電偶入門

托馬斯•塞貝克在1822年發現了熱電偶原理。熱電偶是一種簡單的溫度測量裝置，由兩種不同金屬(金屬1和金屬2)組成(圖1)。塞貝克發現不同的金屬將產生不同的、與溫度梯度有關的電勢。如果這些金屬焊接在一起構成溫度傳感器結(TJUNC，也稱為溫度結)，另一端未連接的差分結(TCOLD，作為恒溫參考端)上將呈現出電壓，VOUT，該電壓與焊接結的溫度成正比。從而使熱電偶輸出隨溫度變化的電壓/電荷，無需任何電壓或電流激勵。

VOUT溫差(TJUNC - TCOLD)是金屬1及金屬2的金屬類型的函數。該函數在美國國家標準與技術研究院(NIST) ITS-90 熱電偶數據庫中嚴格定義，覆蓋了絕大多數實用金屬1和金屬2組合。利用該數據庫，可根據VOUT測量值計算相對溫度TJUNC。然而，由于熱電偶以差分方式測量TJUNC，為了確定溫度結的實測溫度，就必須知道冷端絕對溫度(單位為℃、℃或K)。所有現代熱電偶系統都利用另一絕對溫度傳感器(PRTD、硅傳感器等)精密測量冷端溫度，并進行數學補償。

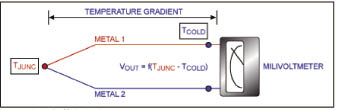

圖1 熱電偶簡化電路

圖1所示熱電偶簡化電路的溫度公式為：

Tabs = T_JUNC + T_COLD (式1)

式中：

Tabs為溫度結的絕對溫度。

T_JUNC為溫度結與基準冷端的相對溫度。

T_COLD為冷端參考端的絕對溫度。

熱電偶的類型各種各樣，但是針對具體的工業或醫療環境可以選擇較適合的異金屬對兒。這些金屬和/或合金組合被NIST及國際電工委員會標準化，簡寫為E、J、T、K、N、B、S、R等。NIST和IEC為常見的熱電偶類型提供了熱電偶參考表。

NIST和IEC還為每種熱電偶類型開發了標準數學模型。這些冪級數模型采用獨特的系數組合，每種熱電偶類型及不同溫度范圍的系數都不同。

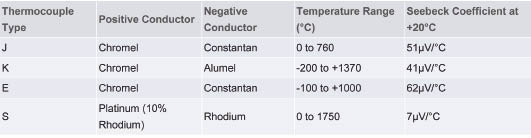

表1. 常見的熱電偶類

 表1所示為部分常見熱電偶類型(J、K、E和S)的例子。

J型熱電偶具有相對較高的塞貝克系數、高精度和低成本，應用廣泛。這些熱電偶使用相對簡單的線性化算法，即可達到±0.1℃的測量精度。

K型熱電偶覆蓋的溫度范圍寬，在工業測量領域的應用非常廣泛。這些熱電偶具有適中的高塞貝克系數、低成本及良好的抗氧化性。K型熱電偶的精度高達±0.1℃。

E型熱電偶的應用沒有其它類型熱電偶普及。然而，這組熱電偶的塞貝克系數較高。E型熱電偶所需的測量分辨率低于其它類型。E型熱電偶的測量精度可達到±0.5℃，需要的線性化計算方法相對復雜。

S型熱電偶由鉑和銠組成，這對組合能夠在非常高的氧化環境下實現穩定、可復現的測量。S型熱電偶的塞貝克系數較低，成本相對較高。S型熱電偶的測量精度可達到±1℃，需要的線性化算法相對復雜。

應用示例

熱電偶電路設計包括具有差分輸入及能夠分辨微小電壓的高分辨率ADC、穩定的低漂移基準，以及準確測量冷端溫度的方法。

圖2所示為簡化原理圖。MX7705是一款16位、Δ-Σ ADC，內置可編程增益放大器(PGA)，無需外部精密放大器，能夠分辨來自熱電偶的微伏級電壓。冷端溫度利用MAX6627遠端二極管傳感器以及位于熱電偶連接器處、連接成二極管的晶體管測量。MX7705的輸入共模范圍擴展至低于地電勢30mV，可實現有限的負溫度范圍。

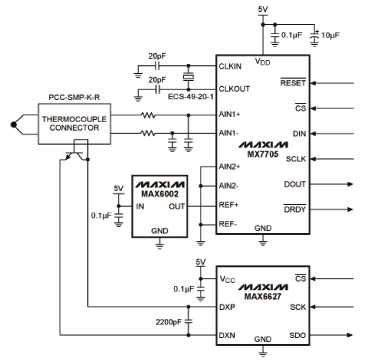

圖2 熱電偶測量電路。MX7705測量熱電偶輸出，MAX6627和外部晶體管測量冷端溫度。MAX6002為MX7705提供2.5V精密電壓基準。

也有針對具體應用設計的IC，用于熱電偶信號調理。這些IC集成本地溫度傳感器、精密放大器、ADC和電壓基準。例如，MAX31855為冷端補償熱電偶至數字轉換器，可數字化K、J、N、T或E型熱電偶信號。MAX31855以14位(0.25℃)分辨率測量熱電偶溫度(圖3)。

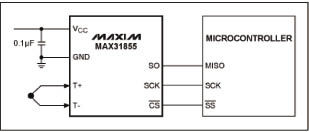

圖3 集成冷端溫度補償?shù)腁DC，轉換熱電偶電壓時無需外部補償

誤差分析

冷端補償

熱電偶為差分傳感器，利用溫度結和冷端之間的溫差產生輸出電壓。根據式1，只有精密測得冷端絕對溫度(TREF)時，才能得到溫度結的絕對溫度(Tabs)。

可利用新型鉑RTD (PRTD)測量冷端絕對溫度。它在很寬的溫度范圍內提供良好的性能，尺寸小、功耗低，成本非常合理。

圖4所示為精密DAS的簡化原理圖，采用了MAX11200 (24位、 Δ-Σ ADC)評估(EV)板，可實現熱電偶溫度測量。本例中，利用R1 - PT1000 (PTS 1206，1000Ω)測量冷端絕對溫度。該解決方案能夠以±0.30℃或更高精度測量冷端溫度。

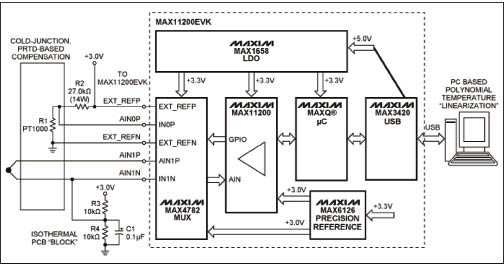

圖4 熱電偶DAS簡化圖

如圖4所示，MAX11200的GPIO設置為控制精密多路復用器MAX4782，它選擇熱電偶或PRTD R1 - PT1000。該方法可利用單個ADC實現熱電偶或PRTD的動態測量。提高了系統精度，降低校準要求。

非線性誤差

熱電偶為電壓發生裝置。但是，大多數常見熱電偶[2，4]的輸出電壓作為溫度的函數呈現非常高的非線性。

圖4和圖5中說明，如果沒有經過適當補償，常見的工業K型熱電偶的非線性誤差會超過數十?dāng)z氏度。

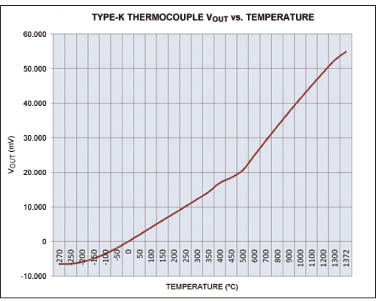

圖5 K型熱電偶的輸出電壓和溫度關系圖。曲線在-50℃至+350℃范圍內線性 度較好；在低于-50℃和高于+350℃時，相對于絕對線性度存在明顯偏差。

IEC采用的NIST ITS-90等現代熱電偶標準化處理、查找表和公式數據庫，是當前系統間互換熱電偶類型的基礎。通過這些標準，熱電偶很容易由相同或不同制造商的其它熱電偶所替代，而且經過較少的系統設計更新或校準即可確保性能指標。

NIST ITS-90熱電偶數據庫提供了詳細的查找表。通過使用標準化多項式系數，還可利用多項式在非常寬的溫度范圍內將熱電偶電壓換算成溫度(℃)。

根據NIST ITS-90熱電偶數據庫，多項式系數為：

T = d0 + d1E + d2E² + ... dNEN

(式2)

式中：

T為溫度，℃。

E為VOUT——熱電偶輸出，mV。

dN為多項式系數，每一熱電偶的系數是唯一的。

N =多項式的較大階數。

表2所示為一個K型熱電偶的NIST (NBS)多項式系數。

利用表2中的多項式系數，能夠在-200℃至+1372℃溫度范圍內以優于±0.1℃的精度計算溫度T。大多數常見熱電偶都有不同系數表可用。

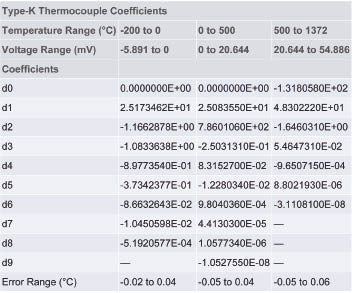

表2 K型熱電偶系數

同樣，在-200℃至0、0至+500℃和+500℃至+1372℃溫度范圍也可以找到類似的NIST ITS-90系統，能夠以更高精度(低于±0.1℃，相對于±0.7℃)計算溫度。與原來的“單”間隔表進行比較即可看出這點。

ADC規格參數/分析

表3所示為MAX11200的基本性能指標，具有圖4中所示的電路特性。

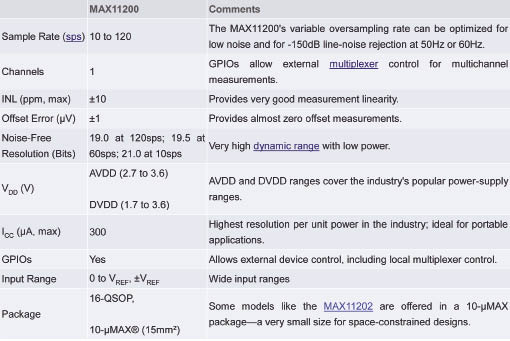

表3 MAX11200的主要技術指標

本文中使用的MAX11200是一款低功耗、24位、Δ-Σ ADC，適合于需要寬動態范圍、高分辨率的低功耗應用。利用該ADC，基于式3和4可計算圖3電路的溫度分辨率。

（式3）

(式4)

式中：

Rtlsb為熱電偶在1 LSB時的分辨率。

Rtnfr為熱電偶無噪聲分辨率(NFR)。

VREF為基準電壓。

Tcmax為測量范圍內的熱電偶較大溫度。

Tcmin為測量范圍內的熱電偶較小溫度。

Vtmax為測量范圍的熱電偶較大電壓。

Tcmax為測量范圍內的熱電偶較小電壓。

FS為ADC滿幅編碼，對于雙極性配置的MAX11200為(223-1)。

NFR為ADC無噪聲分辨率，對于雙極性配置的MAX11200為(220-1)，10Sa/s時。

表4所列為利用式3和4計算表1中K型熱電偶的測量分辨率。

表4中提供了每個溫度范圍內的℃/L
