WSN架構

你可以使用NI WSN平臺靈活的創建簡單而獨立的無線監控網絡，也可以創建一個集成了有線和無線測量的完整測試系統，而且只需要用LabVIEW開發環境就可以訪問所有的NI平臺。

基本的WSN架構

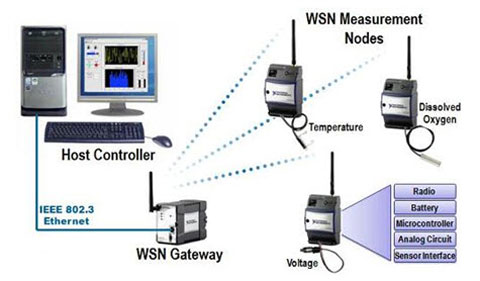

對于大多數的WSN應用來說，你只需要創建一個基本的網絡架構，在這個架構中，分布式測量節點從周圍的環境中獲得數據，然后將測量結果發送至網關，如圖1所示。

圖1. 在WSN應用中，你可以創建一個網絡架構，在這個架構中，分布式測量節點收集數據并將結果發送至網關。

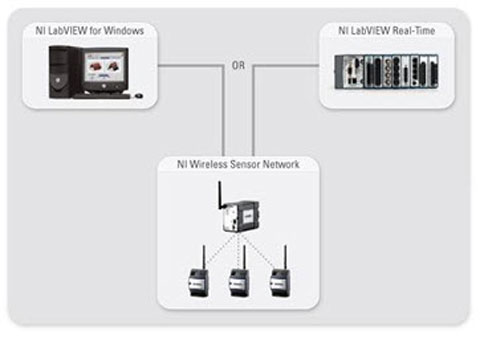

你可以將WSN以太網關連接至基于Windows的控制器或者LabVIEW實時控制器，如圖2所示。基于Windows的控制器可以是PC，也可以是嵌入式PC，需要安裝基于Windows操作系統的LabVIEW軟件。也就是說，你可以輕松地為任何基于Windows的系統添加無線數據記錄功能。如果連接至LabVIEW實時控制器，比如NI CompactRIO或其它可編程自動化控制器（PAC），則可以把無線測量放置在有線測量或控制應用旁邊。在主控制器上運行LabVIEW軟件就可以對來自傳感器網絡的測量數據進行采集、加工、分析和顯示。

圖2. 你可以將WSN以太網關連接至基于Windows的控制器或者LabVIEW實時控制器。

改進你的WSN架構

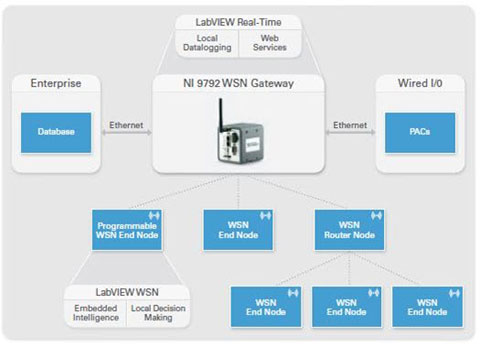

NI平臺可以幫助你進一步定制和增強WSN架構。因為以太網連接的靈活性，你可以為你的WSN系統添加其它的設備和功能，無論是像數據庫和服務器這樣的企業級設備，還是有線I/O接口、控制系統和第三方WSN產品。LabVIEW實時模塊允許網關進行嵌入式數據記錄和開放式通信，同時，LabVIEW WSN模塊允許節點定制和節點層的本地決策。

圖3. NI WSN具有硬件定制和軟件改進選項。

集成LabVIEW可以幫助你增強無線測試系統的功能。LabVIEW不僅有常用的高級處理以及可視化功能，而且它的Web服務可以將你的測量數據發布到Web服務器上，比如集成在NI 9792上的Web服務器，這樣，幾乎在任何地方都可以方便地遠程訪問你的WSN。在這個完整的系統架構中，你可以先使用NI WSN快速而輕松地獲取數據，處理之后將其發布到服務器上，然后就能使用像iPhone或筆記本電腦這樣的無線智能設備方便地遠程訪問這些數據。

網關

在NI WSN系統中，網關就相當于一個網絡協調員，負責管理節點認證，消息緩沖，以及在IEEE 802.15.4無線網絡和有線以太網絡之間建立橋梁，在以太網絡中，你可以使用各種NI軟件對測量數據進行采集、加工、分析和顯示。你可以在WSN中使用多個網關，并通過軟件設置每個網關在不同的無線通道中進行通信。你可以連接8個WSN終端節點（在星形拓撲中）或者多達36個WSN節點（在網狀拓撲中）至WSN網關。你可以為NI WSN選擇兩種網關。

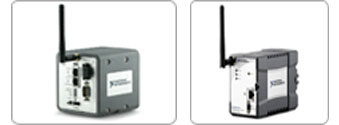

 可編程網關        以太網關
