盡管FPGA為嵌入式設計帶來了強大的功能與靈活性，但額外的開發流程也給設計工作增加了新的復雜性和限制問題。整合傳統的硬件-FPGA-軟件設計流程并充分利用FPGA的可再編程功能是我們的一個解決之道。

    隨著FPGA技術逐步延伸至軍事電子系統以及嵌入式電子產業的幾乎全部領域，能發揮可編程邏輯優勢的應用已經占據主流地位。通信、機載和控制系統尤其受益于FPGA的設計靈活性、現場重構和并行處理功能。同時，較短的設計周期和更加簡化的驗證過程則有助于加快應用投入現場的進程。

    盡管FPGA無所不在，但能真正全面發揮FPGA靈活設計潛力的應用卻很少。之所以存在這種局限性，原因在于FPGA開發很大程度上只是簡單地疊加，或者較多也只是連接于傳統的軟硬件工作流程上。這個孤立的FPGA開發階段會導致整個設計流程的復雜性大幅上升——并較終限制軟硬件領域可用的設計選擇范圍。

    為了簡化整體設計工作，并豐富設計選項，硬件設計、軟件開發和可編程硬件設計等獨立的設計過程需集成在一起，以作為一個整體的任務進行處理。只有在基礎層面上讓所有設計進程都能共享統一的設計數據庫和通用的設計環境，F(xiàn)PGA的可再編程性這一較主要的獨特優勢才能得到充分發揮，從而將FPGA設計推向前所未有的水平。全面發揮FPGA靈活性?xún)?yōu)勢的關鍵在于了解其發展趨勢及所面臨的設計挑戰，并掌握如何讓包含F(xiàn)PGA系統中的三大設計方面(硬件、可編程硬件和軟件)實現協調整合。

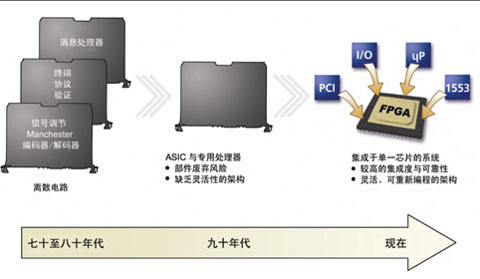

FPGA從膠合邏輯向SoC方向發展

    FPGA剛進入嵌入式市場領域時，被認為是用于實施大量簡單膠合邏輯的方便而有效的替代技術。在這種應用中，嵌入式硬件是主要軟硬件設計的附屬部分，其開發過程不涉及其他組件的設計流程，也不需要與這些流程進行交互。

    不過，現在的FPGA器件及其使用方式已經在海量數字邏輯便捷容器概念的基礎上發生了重大變化。大容量FPGA現在能承載整個SoC設計，其中處理器、內存以及高速數據處理等核心功能元素都在可編程領域?qū)嵤�。在軍用嵌入式系統中，由于受產量相對較低的影響，很難采用ASIC設計方案，而FPGA則為充分發揮SoC設計方案的物理簡單性和可靠性等優勢提供了一條經濟高效的可行之道。

    相對于簡單的膠合邏輯設計而言，SoC實施的一個重大不同點在于，軟硬件開發現在基本上都是關聯于、且依賴于FPGA設計。這是因?yàn)镕PGA器件和支持外設是物理設計的中心與核心元素，而嵌入式應用軟件也要裝載在FPGA上發揮作用。因此，F(xiàn)PGA域的任何更改都會對軟硬件域造成顯著影響。

受限制的創新

    如果將硬件、軟件乃至當前的嵌入式硬件等設計的各個部分視作是彼此分開、互不關聯的任務，則無論設計域之間如何相互依存，F(xiàn)PGA產品設計的常規開發流程采用的仍然是傳統方案。

    某個設計域的變動往往會對其他域造成具有破壞性影響且耗時巨大的重新設計。也就是說，必須在設計階段早期就做出(并且鎖定)軟硬件分區等重大決策，這與傳統的非FPGA嵌入式設計別無二致。實際上，F(xiàn)PGA器件和外設硬件等物理硬件和隨后的可編程硬件元素在有意義的軟件開發之前都被依次一一鎖定了。

    這些較初的決策決定了后續開發流程的參數和限制，因此設計的可選項會隨著流程的逐步推進而越來越少。例如，選定的FPGA器件(和硬件外設)將定義包括確定采用哪種嵌入式IP等在內的性能上限，嵌入式硬件設計進而定義軟件可用的功能。或者說，F(xiàn)PGA器件只能支持該器件廠商提供的軟處理器，這進而也定義了應用軟件可用的編程選擇。

    此外，要想微調設計方案的性能，比如將軟件算法轉移到嵌入式硬件中、或者從嵌入式處理器轉為硬連接的處理器、抑或是選擇不同的FPGA類型等，都會導致對硬件、可編程硬件和軟件等所有域進行大規模重新設計。對開發時間緊迫的軍事／航空系統而言，這種重新設計對設計周期造成的中斷影響極大，因此大多數工程師都會全力避免這種設計風險的發生。不過，高性能和設計穩定性同樣至關重要，因此檢查處理器選項并充分利用軟算法的優勢來替代硬算法也是必不可少的。

重建一體化

    如前所述，簡單地在現有的設計工作流程中添加FPGA開發流程難以充分發揮FPGA的全部?jī)?yōu)勢。對于需要降低NRE成本、加快設計速度的應用而言，傳統設計方法所帶來的局限性會抵消這種優勢；而這正是FPGA應當發揮較大作用的地方。

    恢復設計選擇和全面發揮FPGA優勢的第一步就是讓硬件設計、軟件開發和可編程硬件設計等統一起來。通過使用來自整體設計統一數據模型中的一體化設計系統和應用，設計域可隨各域中設計的變化而實現交互和及時響應。在實踐中，各個域采用的都是同一設計和組件庫數據中的子集。由于更改可以方便地(甚至是自動地)反映在所有設計領域中，因而可以顯著簡化設計更改，如在軟件與硬件之間進行功能轉移，或探索其他器件等。

    例如，在統一設計數據池中，針對選定FPGA器件的設計數據和配置文件可同時適用于硬件和FPGA設計領域。如果FPGA器件或其引腳配置在FPGA設計階段進行了更改，該信息會立即用于硬件設計的實施。這樣，我們探索不同設計選擇就能變得更加有效，而且硬件和FPGA設計域之間的引腳交換等高級設計功能也得以簡化。

充分利用可再編程性

    在這種一體化的設計環境中，開發人員終于能夠充分發揮FPGA的靈活性了。例如在典型的環境中，物理硬件組件的大多數實際放置位置會造成FPGA與外設的連接極為復雜，而這一方面也是高密度BGA封裝造成的問題。解決方法之一就是在FPGA內部來解決部件之間布線的復雜性，通過FPGA可重新配置的引腳和內部布線功能來實現板上連接線路的戰略安排。

    我們?cè)谶@里用FPGA的引腳再分配和內部布線功能解決板上布線難題，還有可能減少板上空間占用和層數要求。這一理念同樣依賴于平臺級的軟硬件與FPGA開發環境，只有這樣才能支持硬件與FPGA域之間的智能和自動引腳交換。

    此外，這種一體化設計方案還將實施可提升設計流程抽象程度的全局軟件系統變成了一種可能，如可采用圖表或圖形化嵌入式設計方法，實現軟硬件域的同步。由于數據已經作為貫穿于一體化設計環境所有域的統一實體而存在，所以與采用一系列獨立工具的系統不同的是，單個域中較高級的設計抽象不會增加設計數據流的復雜性。

    這種設計抽象的自然延伸的目的是實施軟件元素與其所依附硬件能有效分離的高級嵌入式層。這些插入的層實現了處理器與其他硬件(如內存和外設)之間接口的標準化，因而無需再考慮I/O配置和總線系統的底層硬件復雜性問題。無論是進行傳統設計更新、不同產品模式配置、現有IP重用，還是執行生產后期升級，F(xiàn)PGA設計的再配置都將成為一個更簡單、更低風險的過程。

    在實踐中，采用Wishbone總線架構、基于庫的FPGA內核可同時支持處理器和外設。通過有效“包裹”器件，使其在架構上等同于其他處理器，該內核可以提取處理器接口，從而能夠根據需要修改處理器，而不會影響與其相連的外設，或者造成設計方案的被迫大幅修改。除了基于FPGA的“軟”器件之外，上述理念還可擴展適用于混合型硬內核處理器、外部處理器以及片外獨立外設和存儲器器件。

新一代FPGA設計

    本文介紹的一體化高級設計方法是通過發揮FPGA主機的可再編程功能實現的。所有應用的層和接口以及功能設計本身都自動包含在FPGA系統中。因此，與適用于“固定”ASIC類SoC設計的傳統流程不同，功能相當?shù)母呒?jí)FPGA能在不嚴重影響設計方案其他部分的情況下動態探索不同的硬件設計選擇。
