安森美半導體推出業界首款10 A超級電容 LED閃光驅動器

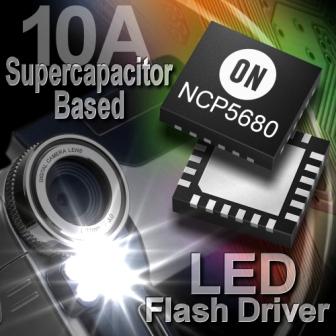

全球領先的高性能、高能效硅方案供應商安森美半導體(ON Semiconductor,美國納斯達克上市代號:ONNN)推出NCP5680經過優化的超級電容之發光二極管(LED)閃光驅動器,能為超薄照相手機和小巧數碼相機的閃光燈和視頻攝像燈(video light)提供達10安培(A)的電流。
安森美半導體低壓電源管理產品總監Marie-Therese Capron說:“NCP5680結合了超薄棱形超級電容,為超薄照相手機和數碼相機提供了極佳的LED閃光和電源管理方案。這全面的LED閃光方案的光度可媲美氙氣閃光,但高度僅為后者的一半,且無需額外LED來拍攝視頻。NCP5680使鋰離子電池令更多耗電功能可更長時間工作,這新的基于超級電容的電源管理方案讓智能手機能提供更加豐富的功能。”
安森美半導體的NCP5680結合較新纖薄棱形超級電容,例如由CAP-XX提供及村田制作所授權的電容電壓為5.5 V時電容達0.9 F,以及Osram提供的大功率LED OSLUX NCP5680與鋰離子電池相輔相成,為閃光照明提供達10 A的大峰值電流,并為與CAP-XX開發的BriteFlash™電源架構一起使用而優化。完全可編程控制的超級電容充電及放電和獨特的過載保護,確保為高質量的攝影提供恰當的光。NCP5680這集成驅動器還能為音頻放大器等便攜系統中的其它大峰值電流電路供電,延長有用的電池工作時間。
500萬像素或更高分辨率的相機為了在弱光下拍得高分辨率的照片,需要高亮度的閃光。當今的白光LED能夠提供這個等級的光能,但需要比相機電池能提供的能量高出近400%。安森美半導體的NCP5680配合電池,管理一顆超級電容來驅動LED閃光至充分亮度,提供達10 A的大峰值電流。NCP5680中的集成驅動器還管理超級電容,處理其它峰值功率功能,如變焦、自動對焦、音頻、視頻、無線傳輸、全球衛星定位系統(GPS)數據讀取及射頻(RF)放大,延長電池使用時間而不放棄纖薄型設計。
NCP5680集成了超級電容充電、浪涌電流管理和LED電流控制所需的全部電路,節省設計人員的開發時間、電路板空間及元器件成本。超級電容充電和放電完全可編程控制,確保為高質量拍照提供恰當的光。
以I2C接口提供靈活的控制
NCP5680中的I2C寄存器讓用戶能實時調節兩顆LED中各顆LED的輸出電流及閃光持續時間。所以這方案能提供不同的光照效果,如指示燈、預閃光、拍照用功率閃光燈,及視頻攝錄用電筒光。NCP5680連接至環境光傳感器時,會自動限制閃光持續時間,防止照片過度曝光,以保障照片質量。此外,超級電容充電電流可以I2C寄存器調節。NCP5680能在全球移動通信系統(GSM)傳輸期間關閉充電工作,從而限制電池的電流消耗。
安全保護特性
NCP5680還有多項內置保護機制,包括閃光超時(flash time out)、溫度檢測、過載保護及短路保護。這器件保護閃光電路免受驅動電路及LED任何故障的影響。
封裝及價格
NCP5680采用3.5 mm x 3.5 mm x 0.55 mm µQFN-24封裝,每3,000片批量的預算單價為1.10美元。
