有助于促進全球節能化與變頻化的高耐壓風扇電機驅動器
評估用參考板“BM620xFS-EVK-001系列”開始銷售
全球知名半導體制造商ROHM開發高耐壓風扇電機驅動器評估用參考板“BM620xFS-EVK-001系列”,可極其簡單且高效地實現家用空調和吊扇等家電產品的變頻化,該產品已開始網上銷售。
迄今為止,ROHM高效電機控制器的累積出貨量已達5000萬個以上,功率元器件方面也開發出獨具特色的PrestoMOS*1,產品與技術實力在電機應用市場獲得高度好評。去年,又開發出融合了這兩種產品技術優勢的600V高耐壓風扇電機驅動器“BM620xFS系列”,并已面向全球推廣。
較新開始銷售的評估用參考板“BM620xFS-EVK-001系列”,分別搭載了量產中的高耐壓風扇電機驅動器“BM620xFS系列”產品,控制器的通電模式分為120度、150度、180度三種,驅動器的輸出電流分為1.5A、2.5A兩種,可立即開始評估滿足廣泛需求的共6種產品。
BM620xFS-EVK-001系列已于2016年11月起在Digi-Key Electronics、Mouser Electronics上開始網上銷售。另外,使用評估用參考板所需的入門指南等各種文檔可從ROHM官網下載。
今后ROHM將結合高效率控制IC和低損耗功率元器件技術優勢,繼續提供助力全球節能的電源解決方案。
<背景>
據了解,在全球的電力需求中,近50%用于電機驅動,隨著空調在新興國家的普及,全球的電力形勢一年比一年嚴峻。在全球范圍內,搭載有助于節能化的變頻功能的家電產品的普及率還較低,實現變頻化的風扇電機驅動器的重大作用已日益凸顯。
<網上銷售信息>
評估板型號 |
搭載IC型號 |
通電類型 |
較大輸出電流 |
BM6204FS-EVK-001 |
BM6204FS |
120° |
1.5A |
BM6205FS-EVK-001 |
BM6205FS |
120° |
2.5A |
BM6206FS-EVK-001 |
BM6206FS |
150° |
1.5A |
BM6207FS-EVK-001 |
BM6207FS |
150° |
2.5A |
BM6208FS-EVK-001 |
BM6208FS |
180° |
1.5A |
BM6209FS-EVK-001 |
BM6209FS |
180° |
2.5A |
<公開的技術支持信息>
導入參考板所需數據已在ROHM官網公開。
◆文檔:電路圖、PCB板數據、零部件清單、入門指南
詳情請參閱所搭載IC型號的具體網頁。
http://www.rohm.com.cn/web/china/ipm
<評估板搭載IC 高耐壓風扇電機驅動器“BM620xFS”的特點>
1.同時實現業界較高級別的600V耐壓和高效驅動

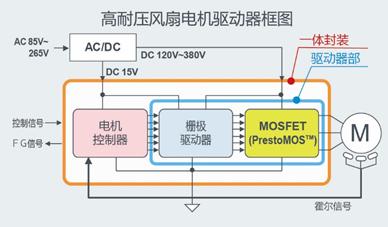

已取得豐碩業績的電機控制器內置于搭載ROHM獨有的600V耐壓PrestoMOS的驅動器,實現一體化封裝。因此,可極其簡單地實現以往只能用2個封裝實現的高效正弦波電機等。與搭載普通MOSFET的風扇電機驅動器(500V耐壓)相比,可較大限度地發揮PrestoMOS的特性,并成功實現更高耐壓與更低損耗,在電力基礎設施不穩定的國家和地區也可放心使用。
2.業界較小級別的小型表面貼裝封裝
控制器、600V耐壓PrestoMOS、柵極驅動器、自舉用二極管等全部集成于小型表面貼裝封裝(長22.0mm x 寬14.1mm x 高2.4mm)。在同等功能產品中,實現業界較小級別的尺寸。
3.產品陣容豐富,可滿足廣泛需求
控制器包括常用的120度通電(矩形波)、150度通電(廣角)、180度通電(正弦波)三種通電模式,輸出電流包括1.5A和2.5A兩種,共6種產品,可滿足廣泛的市場需求。
另外,這些產品均為相同封裝、相同引腳配置,還非常有助于電機PCB板的通用設計。
<應用>
非常適用于
◇家用空調/室外風扇 ◇吊扇 ◇空氣凈化器
◇熱泵 ◇DC風扇 ◇洗碗機 ◇洗衣干衣機
等白色家電的風扇電機和泵用電機。
<術語解說>
*1) PrestoMOS
Presto表示“極快”,源于意大利語的音樂用語。它是非常適用于電源一體型變頻器等的ROHM獨創的功率MOSFET的一種,與一般產品相比,實現了低導通電阻與內部二極管的快速反向恢復時間。
