Wave Inspector幫助設計人員快速找到答案
Wave Inspector是泰克MSO2000和DPO2000系列每種型號上標配的功能,它是一種創新工具,明顯簡化了耗時的日常調試任務:搜索深波形記錄,找到感興趣的各個事件。以往,這需要手動滾動采集數據、查看傳送的波形流來完成。
Wave Inspector簡化了這一流程,其遠遠不只是線性滾動的概念。它并不只是“簡便易用”或“對用戶友好”的解決方案;而是一種響應速度極快的界面,能夠與示波器波形內存中及屏幕上的信息直觀互動。這意味著為Wave Inspector用戶提供了更快速、更高效的工作流程。
長記錄可以意味著長搜索
由于MSO2000和DPO2000系列標配100萬 (1M)樣點的記錄長度,即使在高取樣速率時,用戶仍可以捕獲超長時間跨度的波形數據。這提供了豐富的數據,但龐大的信息量使得定位特定事件或那些隱藏在記錄的某處特定類型的事件變得異常困難。調試新興設計的工程師必須準確地找到與某個電路行為相關的所有事件:誤碼、瞬變或某個數據包,并且越快越好。但是,手動滾動1M樣點的數據就像是在沒有搜索引擎、網絡瀏覽器或書簽的幫助下在互聯網上找一個東西一樣。這種查找相關信息的傳統方法耗時長,也容易出錯。
MSO2000和DPO2000系列的Wave Inspector采用新方法,可以很快完成這些棘手的任務。
高效瀏覽幾百萬個樣點
WaveInspector包括一組縮放、平移、滾動和搜索功能,并得到MSO2000和DPO2000系列儀器內部軟硬件的支持。Wave Inspector令每種重要的功能都唾手可得。
Wave Inspector較富特色的功能是MSO2000和DPO2000前面板上獨創的Jog/Shuttle旋鈕(參見圖1)。從表面上看,這種控制功能與其它Jog/Shuttle實現方式類似,但互動“感受”使其獨樹一幟。
縮放和平移
Jog/Shuttle控制功能實際上是兩個同心旋鈕,這兩個旋鈕一起使用,控制縮放和平移。內部旋鈕調節縮放系數。旋鈕順時針旋轉得越遠,屏幕上波形視圖放大得越多。外部旋鈕是對強制/速率敏感的平移控制。這個旋鈕在任一方向上旋轉得越多,縮放窗口在波形中移動得越快。
找到波形內存中的某個事件通常需要重復縮放和平移。直到現在,這一直要求多種移動組合:縮小,查看波形,放大到更寬的視圖,平移到新位置,再縮小,依此類推。這是一個繁瑣的過程,如果前面板上沒有提供所有控制功能,菜單導航會進一步使其復雜化。
相比之下,WaveInspector通過旋轉平移控制(旋轉的外環旋鈕),可以迅速平移縮放的窗口。平移窗口的速度與旋鈕旋轉成比例。
播放/暫停
獨特的播放/暫停功能使波形視圖在整個波形記錄中自動平移 。平移旋鈕控制著速度,同樣,旋鈕旋轉得越遠,波形“播放”速度越快。免提播放功能類似于DVD播放機上的快進控制,工程師可以快進大量的資料,同時觀察波形中看得見的線索。再按播放/暫停按鈕,可以立即停止平移。
標記
標記功能也能夠協助用戶瀏覽波形內存。Set/Clear Mark(設置/清除標記)按鈕在波形中任何選擇點上設置一個可視的標記符號。前面板上的Previous和Next按鈕則可以在標記點之間即時跳躍,進一步幫助導航。
在大量的數據中搜索答案
所有上述功能都與可視搜索記錄有關。此外,另一個強大的自動搜索新功能,加快了那些重復事件或特定總線數據包的搜索速度。這是Wave Inspector的一種創新功能,非常類似于人們熟悉的網上搜索和收藏夾結構。
搜索和標記
WaveInspector可以搜索整個采樣,每次在發生用戶指定的事件時都自動進行標記(如越過某個電壓門限的正向邊沿)。搜索和標記功能定位每個事件實例,并進行標記,進而可以使用Previous和Next按鈕簡便地瀏覽樣點。

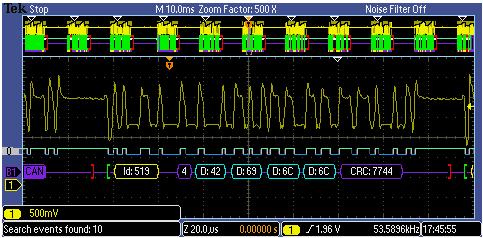

MSO2000和DPO2000系列自動搜索記錄,用空心三角形標記每個事件。
重要的是,搜索和標記指標不限于簡單的邊沿定義。表1匯總了全系列搜索指標。可以指定復雜的變量,如建立時間和保持時間。檢查“較壞情況”調節建立時間和保持時間相當簡單;工程師只需把保持時間參數設為零,然后降低建立時間,直到Wave Inspector只檢測到一個事件。這就是較壞情況實例。
串行總線搜索
這種功能為從串行總線采集的記錄中定位特定數據包提供了適當的工具,如I2C、SPI、RS-232、CAN或LIN。選裝的DPO2EMBD、DPO2COMP和DPO2AUTO應用模塊可以觸發采集分組內容,把采集中的每個分組自動解碼成二進制、十六進制、十進制或ASCII(具體視標準而定)。通過總線搜索功能,可以定義分組指標,標記符合標準的每個分組。
總線搜索充分展示了Wave Inspector節約時間的優勢。如果沒有總線搜索功能,工程師必須在波形記錄中從一個分組滾動到下一個分組,然后通過跟蹤每個時鐘邊沿存在的二進制值,手動解碼分組內部的數據。而一次采集可以包含幾千個這樣的分組。
相比之下,總線搜索功能評估應用模塊已經解碼的分組,標記感興趣的分組,從而在觸發后簡便地查看希望的事件,如確定某個錯誤是永久性的還是暫時性的。
搜索和觸發功能使用同一種語言
MSO2000和DPO2000系列上的Wave Inspector允許用戶把觸發設置復制到搜索指標中,或把搜索指標復制到觸發設置中。前者為設置搜索導致采集的重復觸發事件提供了一條快速途徑。在需要使用相同指標在搜索過程中檢測事件而運行另一次采集時,后者加速了觸發設置速度。表1匯總了全系列搜索和觸發指標。
表1: Wave Inspector搜索功能
搜索類型 |
功能 | |
邊沿 |
搜索用戶指定門限的邊沿 (上升沿或下降沿) | |
脈寬 |
搜索>, <, =,或 ≠用戶指定脈寬的正脈寬或負脈寬 | |
欠幅脈沖 |
搜索越出一個幅度門限、但在再次越過第一個門限前未能越過第二個門限的正脈沖或負脈沖。 搜索所有欠幅脈沖或時長>, <, =, 或 ≠ 用戶指定時間的脈沖 | |
邏輯 |
搜索多個波形中的邏輯碼型 (AND, OR, NAND或NOR),每個輸入設為High, Low或Don’t Care。 搜索事件為真、為假或在>, <, =或≠ 用戶指定時間的保持有效的事件。 此外,可以把其中一個輸入定義為同步 (狀態)搜索的時鐘 | |
建立時間和保持時間 |
搜索用戶指定的建立時間和保持時間超限 | |
上升時間/下降時間 |
搜索>, <, =或≠用戶指定時間的上升沿和/或下降沿 | |
總線 |
I2C, SPI, RS232/422/485/UART, CAN或LIN控制參數, 成幀和數據 |
