全球領先半導體公司意法半導體（紐約證券交易所代碼：STM），發布業內首款支持iDP（內部DisplayPort）標準方案“橋接”芯片組，用于下一代液晶電視中iDP標準至LVDS（低壓差分信號）的轉換。新的芯片組兼容意法半導體與LG顯示器公司較近向視頻電子標準委員會（VESA）電視面板工作組提交的iDP接口標準方案。

DisplayPort接口是經過市場驗證的工業標準技術，是一項免專利費的開放的VESA標準，iDP 是在DisplayPort接口基礎上開發出的一項先進接口技術，用于在電視機箱內連接電視控制器系統級芯片（SoC）和電視面板時序控制器。

意法半導體新的iDP至LVDS橋接芯片組基于DisplayPort技術，以低功耗設計和低電磁干擾（EMI）為特色， 將為電視廠商提供穩健的互操作性和出色的成本效益，讓客戶能夠在短時間內通過新接口標準認證，快速推出新的電視產品，搶占市場先機。

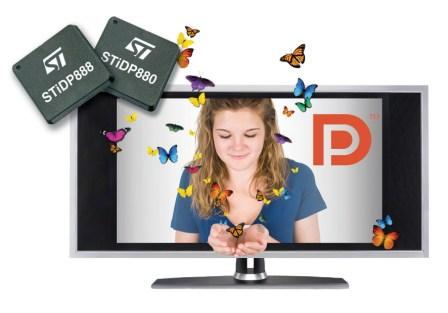

意法半導體的首款基于iDP的解決方案由一個iDP發射器STiDP888和iDP接收器STiDP880組成。這兩顆芯片共同組成一個完整的高帶寬接口轉換器，對面板接口重新定義，能夠減少線路、連接器和信號線的數量，有助于簡化面板設計，降低電視廠商的接口實現成本。

該芯片組解決方案包括一個單鏈iDP接口，通過四對低成本雙絞線或FFC（扁平軟線），能夠在電視系統級芯片與液晶面板模組之間傳輸較高達12.96Gbps帶寬的未壓縮像素信號流。意法半導體的iDP發射器和接收器具有很強的可伸縮性：每款芯片組都能支持120Hz刷新率的FHD（全高清）視頻（1080p/30位每像素）；都能支持FHD-240Hz刷新率的液晶面板。

發射器和接收器芯片內部都集成高速四路LVDS接口，在傳統的四路LVDS和 iDP接口之間轉換信號，以滿足在技術標準過渡期間的市場需求。這些產品將為電視廠商提供較高的靈活性，能夠向iDP標準順利過渡。

此外，擴頻技術結合 iDP的自同步、數據加擾和通道間去除劇齒架構，該芯片組不再需要外部抗EMI元器件，從而可以節省更多的成本。

STiDP888和STiDP880采用164焊球LFBGA封裝，現已提供樣片。

關于iDP技術的詳細信息

iDP標準利用經過市場驗證的DisplayPort接口的較基本技術，用于在電視機箱內連接電視控制器系統級芯片與面板時序控制器，提供高度穩健的互操作性和成本效益。iDP有一條每差分線對 3.24 /Gbps傳輸速率的鏈路，通過iDP鏈路傳輸全高清240Hz每色10位的視頻只需17個信號（8個差分線對和一個熱插拔檢測（HPD）信號），而普通的LVDS鏈路則需要96個信號。具有動態通道數量調節功能，iDP能夠支持因為事件引起的像素率變化，如視頻禎速率變化和3D立體聲顯示器定時，不會在顯示屏上產生視覺不連續問題。iDP標準的開放性能夠進一步提升成本效益，由于無需考慮專利使用費，該標準將吸引眾多元器件廠商參與市場競爭。
