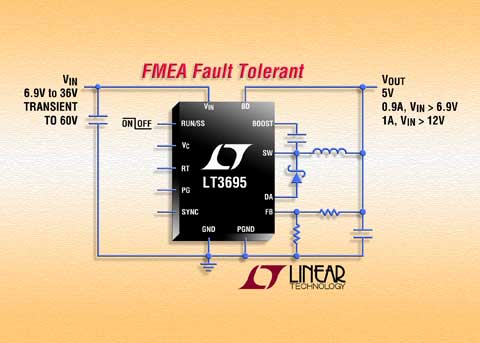

照片說明：36V、1A (I_OUT)、容錯型微功率降壓開關穩壓器

2009 年 9 月 3 日 – 凌力爾特公司 (Linear Technology Corporation) 推出容錯型 1A、36V 輸入降壓型開關穩壓器 LT3695。其突發模式 (Burst Mode^®) 工作在無負載備用狀態保持靜態電流低于 75uA。LT3695 在 3.6V 至 36V 的輸入電壓范圍內工作，可安全地承受高達 60V 的瞬態電壓，從而非常適用于汽車應用中常見的負載突降和冷車發動情況。其 1.45A 內部開關在電壓低至 0.8V 時可提供高達 1A 的連續輸出電流。LT3695 的突發模式工作提供超低靜態電流，非常適用于諸如汽車、工業或電信系統等應用，而這類應用需要始終保持接通工作和較佳電池壽命。用戶可編程的開關頻率從 250kHz 到 2.2MHz，從而使設計師能夠優化效率，同時避開了關鍵的噪聲敏感頻帶。其耐熱增強型 MSOP-16 封裝與高開關頻率 (這允許使用小的外部電感器和電容器) 相結合，可提供占板面積非常緊湊和高熱效率的解決方案。

LT3695 的設計可承受單故障情況。兩個相鄰引腳短接或一個引腳處于浮置狀態時不會提高 V_OUT、 或引起 LT3695 或任何下游電子組件的損壞，從而提高了系統可靠性。

LT3695 運用一個高效率 1.45A、460mV 開關，可提供高達 90% 的效率。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mV_PK-PK。特殊設計方法和一種新的高壓工藝使該器件在寬輸入電壓范圍內實現高效率，而且 LT3695 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其它特點包括外部同步 (從 300kHz 至 2.2MHz)、一個電源良好標記和短路保護。

以 1,000 片為單位批量購買，每片 LT3695EMSE 的價格為 3.25 美元。LT3695IMSE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 3.61 美元。較后，LT3695HMSE 也經過測試，保證在 -40°C 至 150°C 的工作結溫范圍內工作，千片批購價為 3.86 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LT3695

• 寬輸入范圍：在 3.6V 至 36V 的范圍內工作，過壓閉鎖保護電路能承受 60V 瞬態
• FMEA 容錯：
  在相鄰引腳短路或當某個引腳浮置時，輸出將處于或低于穩壓點
• 1A 輸出電流
• 低紋波 (<15mVp-p) 突發模式工作：在無負載且 12V_IN 至 3.3V_OUT 時，I_Q = 75uA
• 可調開關頻率：250kHz 至 2.2MHz
• 短路保護
• 從 300kHz 至 2.2MHz 可同步
• 輸出電壓：0.8V 至 20V
• 電源良好標記
• 小型耐熱增強型 16 引腳 MSOP 封裝
