隨著機房設備數量的增加，確保機房環境溫度的主設備——空調也逐漸增多，其能耗問題日益突出。艾默生網絡能源推出CFD檢測服務，它是預測和評估節能效果的有效工具和手段。通過該服務，在具體方案實施之前就可以預測機房內各種設備配置與布局對機房整體熱環境的影響，為機房的設計和優化提供科學的依據。

    有效的機房規劃，可為更有效地使用能源奠定堅實的基礎�？照{(diào)節能涉及到機房的整個物理環境，包括地板、機柜及房間布局等諸多方面�？照{(diào)能耗占數據中心耗電的比重較大，通過CFD評估，可顯著降低空調的能耗。可見，空調蘊藏較大的節能空間。依托其先進的技術和前瞻性的理念，全球領先的網絡能源產品、解決方案及服務的主流供應商艾默生網絡能源推出CFD檢測服務，通過對機房建模并計算機房氣流組織分布，提出合理的機房布局方案，或?qū)υ�有機房提出布局優化方案，從而減少能耗，建設“綠色”機房。

服務的內容

    在機房規劃建設初期，機房的基礎架構，如機房地理位置的選擇、氣候的好壞、電力供應是否充足等都需要納入考察范圍。在選擇合適的外界環境后，還需要根據需求選擇合適的硬件設備，其中包括電源設備、制冷設備、監控設備等，同時，在選擇硬件產品后，設備的擺放、通風口的設置、機房的布線設計等都對節能有重大影響。

    艾默生網絡能源充分考慮上述各個環節，將CFD檢測服務分為機房設計評估、機房應用評估和機房再評估等3個項目。

    具體而言，機房設計評估項目的服務內容為：無現場考察，根據圖紙及遠程溝通了解機房的細節信息，建立模型并計算機房熱環境；模型不涉及到具體的設備信息，只根據每個機柜的發熱量來建模。

    機房應用評估項目的服務內容為：現場采集機房細節信息，包括機房尺寸及氣密性檢測、天花板布局尺寸、燈飾及相關數據檢測、送風地板風量測量、底層地板障礙物的尺寸及位置記錄、機架具體設備配置及溫度測量、空調機組及配電單元檢測等；根據采集的現場數據建立CFD模型并進行計算，分析機房中存在的問題及產生的原因，以此提出相應的解決方案。

    機房再評估項目的服務內容為：在原有模型的基礎上，根據客戶需求模擬新加入設備后機房的運行情況，模型不涉及到具體的設備信息，只根據每個機柜的發熱量來建模，無現場考察；在原有模型的基礎上對機房進行故障分析，無現場考察。

服務的價值

    隨著業務的不斷發展，不少客戶的機房面臨著擴容的瓶頸。此外，一些客戶的機房因為在前提建設過程中缺乏規劃，以致在后期的使用中能耗過大，急需對機房進行改造。不管是擴容還是改造，都需要進行詳細的規劃，根據老機房現有條件配置不同的方案設計，在投入較小成本的同時保證擴容或改建機房的綠色節能。這對服務供應商而言是一個巨大的挑戰。

    依托其60多年來從事網絡能源產品研究、生產和經營的深厚積累，艾默生網絡能源迎合客戶的實際需求推出了CFD檢測服務。艾默生網絡能源“動力前線”服務品牌的重要服務產品——網絡動力系統和機房環境測試評估服務可幫助客戶了解設備和系統的運行狀態，在政府、金融、電信、教育、交通、醫療、制造等行業擁有大量成功的應用案例。艾默生網絡能源多年來在機房環境控制理論和實踐上積累的豐富經驗，鑄就了其CFD檢測服務物超所值。

    艾默生網絡能源擁有龐大的設備數據庫，提供眾多知名品牌空調、機架、服務器及定制機組模塊。根據具體的設備信息，通過CFD檢測服務，可以真實地反應設備進出風口的氣流組織。不僅如此，它還能模擬機房整體層面到機架個體，從全面的機房數據模塊，再到機房各個切面的氣流組織（溫度場、壓力場、速度場）分布、熱密度、空調及服務器的能效利用率，客戶可根據自身情況模擬不同的場景。

    對于模擬的效果，得益于艾默生網絡能源多年來實踐經驗的積累，使得模擬計算結果盡可能接近實際運行情況，保證了評估的客觀公正性。

    目前許多跨國公司都采用艾默生網絡能源CFD檢測服務，以此來設計機房，規劃未來增長的IT設備對機房的影響，以實現“綠色”機房的理念。對于CIO來說，在機房建設之初或后期的擴容、改造都需要考慮節能因素，需要關注設備選擇、機房布局等各個方面，同時更要關注各個環節的緊密聯系，從整體規劃到全面實施，更好地構建節能機房。

CFD應用示例

機房設計效果預測

    某機房面積180平方米，總的熱負荷量為300kW。有以下兩個設計方案：

    方案1：四臺Liebert豪華型FH529空調，可提供總冷量為296kW；

    方案2： 兩臺Liebert豪華型FH529空調、1套Liebert的XD系統，可提供總冷量274kW；

    都采用地板下送風，冷/熱通道布置。

    哪種設計方案較佳？



圖1  機房3D圖



圖2 機架溫度分布圖



圖3 地板下的氣流組織分布圖



圖4 機房內氣流組織分布圖

方案1                                       方案2

    應用CFD技術比較可以看出，盡管方案1提供的空調冷量更多，且空調的擺放形式更有利于氣流在地板下的流動，但運行效果并不理想。而方案2由于在機架上端配置了一套XD系統與下面的兩臺空調配合進行制冷，可以充分利用已有的冷量控制整個空間的環境。

    方案2優于方案1，應選擇方案2。

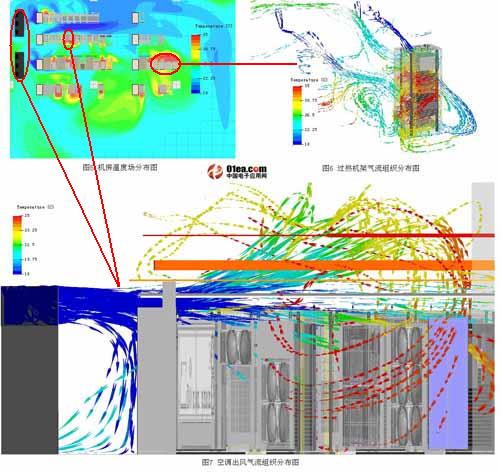

機房氣流組織分析，熱死點控制

    某機房的中間層溫度場分布圖如下。

    通過CFD模擬可以很清楚的查看機房熱死點的分布以及引起該熱死點的原因，同時可以通過模擬各種改進方案，使機房氣流組織分布合理化，達到控制熱死點、節約能耗的目的。
