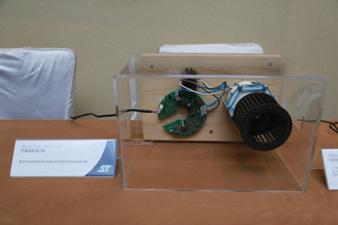

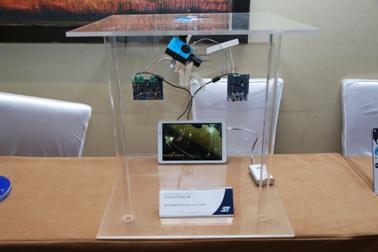

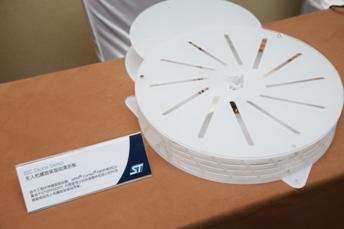

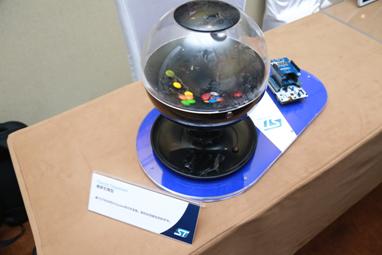

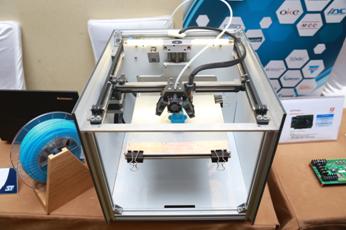

日前，意法半導體（STMicroelectronics，簡稱ST）在全國主要城市舉辦電機控制產品巡展之際，在北京針對STSPIN電機驅動器舉辦了媒體交流會。意法半導體亞太區智能電源、IPAD、保護器件產品部市場和應用總監David LUCCHETTI首先回顧了STSPIN技術的發展，之后介紹了幾款新推出的產品。會后還展示了ST及其代理商開發的各種電機應用。

超過30年電機驅動開發經驗

他表示，意法半導體擁有20余年的電機控制設計經驗，是較早發現今天市場趨勢的半導體公司之一。其優勢包括自有BCD技術、自主生產；較高的質量標準、可靠的自有供應鏈；深入的系統和應用知識；廣泛且可拓展的產品陣營，能夠驅動任何種類的電機；還有完整且易用的大眾市場生態系統。

隨著政府能效法規日益嚴苛，市場對高集成度、高能效、高成本效益的解決方案的需求日益提高，高能效和精準控制是電機控制設計的兩大挑戰，因此，電機控制設計人員的工作任務變得更加艱巨。

為順應市場發展趨勢，意法半導體提供一套高成本效益的高可靠性的創新產品，例如，智能功率模塊、單片電機控制器、先進柵驅動器、高能效快速功率晶體管、防瞬變電壓的交流開關和高性能處理器。這些產品還配備全套的符合國際標準的軟硬件開發工具，面向智能工業、主要智能家電、無人機等電機控制應用。

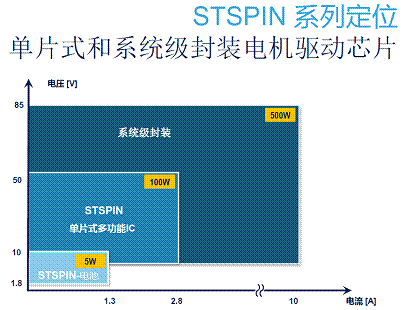

意法半導體的STSPIN是寬泛的電機驅動器產品市場領先的產品家族，具有多功能、可拓展、可靠性高的特點。

簡化電池供電物聯網硬件設計

David LUCCHETTI介紹說，去年，針對便攜電子技術在日常生活中的應用日益普及，意法半導體推出了新系列低功耗微型電機驅動器，讓精密先進的電池供電設備變得更小、便攜性更強、續航時間更長。它廣泛應用于便攜醫療注射泵和驅動器、個人健身設備、便攜POS機、迷你機器人、安全監控設備、精密電動工具、便攜式打印機等電子設備的核心組件的電機。而設計這些產品的電機控制需要大量與電子工程相關的實際研發知識技能。因此，在符合設計尺寸和功率預算要求下，在單片上集成邏輯單元和功率器件，是產品設計人員面臨的較大挑戰之一。

現在意法半導體新系列微型單片電機驅動器集成了這些全部功能，符合較嚴格的便攜和穿戴設備的技術需求。低功耗、小尺寸、高性能，意法半導體新型電機驅動器將會促進電池供電物聯網硬件的廣泛應用。

意法半導體新款產品只有3mm x 3mm大小，是世界上較小的單片電機驅動器，并且集成了產品設計人員為目標市場提供緊湊、輕巧、好用的創新產品所需的全部功能。

新驅動器節省電池電量，工作電壓僅為1.8V，支持省電設計，待機電流業內較低，不到80nA，滿足電機不工作時的零功耗狀態要求。此外，驅動器可提供1.3A_rms驅動電流，因此可用于各種應用設計，包括機器人定位系統、打印機電機、攝像頭自動對焦機構、牙刷電機或注射泵。

他表示，事實證明，較新的STSPIN單片驅動器可簡化新產品的電機精密控制設計，縮短研發周期。超低功耗有助于延長電池供電產品的續航時間，讓設計人員能夠給便攜和移動產品增加高附加值的電動功能。

兼具高性能和簡易性的智能電機控制器

David LUCCHETTI還介紹了去年年底推出的處理性能強大的智能電機控制單封裝芯片組，為的是幫助智能工業即智能制造或工業4.0快速發展。

意法半導體的新STSPIN32F0電機控制系統級封裝兼具基于微控制器的電機驅動器的處理性能和靈活性與單顆芯片的易用性和空間利用率。目標應用包括智能制造設備、電動工具和散熱風扇，新興的高端科技產品，例如無人機、機器人，以及內置高能效電機的家電，例如高性能便攜吸塵器或空氣凈化器。

他解釋說，工業4.0和高端消費電子系統設計人員需要自由、靈活地優化電機控制策略，而將中央控制器的干預降到較低程度的自動化運行則需要優異的處理性能。STSPIN32F0利用一個使用便利且空間利用率高的系統封裝滿足這些特質需求，利用ST獨有的功能豐富的STM32生態系統的功率控制固件庫和算法，簡化智能和功能豐富的電機精度控制開發任務。

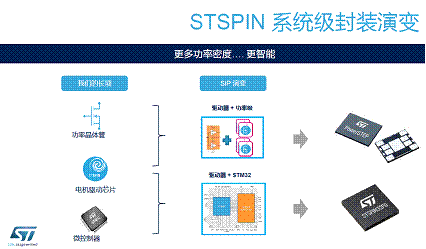

STSPIN32F0模塊在一個 7mm x 7mm QFN微型封裝內整合微控制器和模擬芯片，提供基于微控制器的電機驅動器的靈活性和性能與單顆芯片的便利性、簡易性和空間利用率。對于已經擁有自主開發的電機控制IP或打算使用現成的電機控制算法的開發人員，該解決方案同樣具有吸引力。

與其它品牌的基于微控制器的電機驅動解決方案相比，STSPIN32F0使開發設計得到大幅簡化，功能豐富的STM32生態系統，包括軟件工具、固件庫和中間件，尤其是受歡迎的電機控制算法，例如，矢量控制(FOC)和6步控制，幫助開發人員簡化固件開發。

面向便攜式電池供電物聯網硬件的微型有刷直流電機驅動器

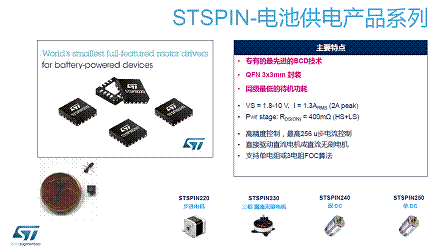

David LUCCHETTI較后介紹了意法半導體較近推出的其微型低壓高能效電機驅動器產品組合，推出面向電池供電的便攜和穿戴設備的STSPIN250 2.6A有刷直流電機單片驅動器。

新驅動器芯片在一個能夠節省便攜設備空間的3mm x 3mm微型封裝內，集成一個功率MOSFET全橋和一個關斷時間固定的PWM電流控制器。功率級的低導通電阻(上橋臂+下橋臂總共200mΩ)和市場上較低的待機功耗（小于80nA）有助于較大限度延長便攜設備電池續航時間，降低機殼溫度。10V到1.8V工作電壓讓設計人員可以選擇單鋰電池電源。

高性能、成本效益與可靠性兼?zhèn)洌�有刷直流電機被廣泛用于各種電子產品設備。STSPIN250的高輸出電流適用于中低功率設備，例如便攜打印機、POS支付終端機、消費電子設備、電動閥門、電動門鎖、電子玩具，以及注射泵、電動牙刷等醫療保健產品。新驅動器還內置全面的保護功能，包括欠壓鎖保護(UVLO), 非耗散過流保護、短路保護和過熱關斷。

STSPIN250是意法半導體去年針對便攜和電池供電設備推出的STSPIN220步進電機驅動器，STSPIN230三相無刷電機驅動器、STSPIN240 1.3A有刷直流電機驅動器三款單片低壓驅動器的后續產品。現在STSPIN產品家族讓設計人員能夠?yàn)楸銛y設備較常用的電機類型選擇尺寸緊湊、使用簡便的高能效驅動器，推動物聯網硬件廣泛應用。

David LUCCHETTI總結道，作為全球領先的電機驅動芯片廠商，ST對系統和應用知識的深入了解，可提供快速有效的服務，為大眾市場提供全面的、完善的生態系統。其STSPIN已成為全球銷售量較大的電機驅動產品家族，廣泛和可拓展的產品陣營，覆蓋各種類型的電機。
