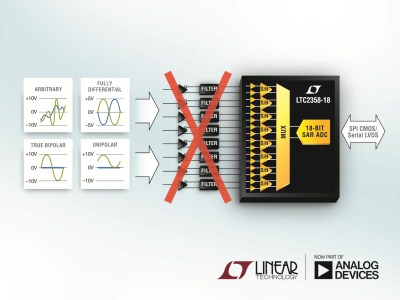

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) 和馬薩諸塞州諾伍德 (NORWOOD, MA) – 2017 年4月17日 – 亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司推出18 位 8 通道同時采樣逐次逼近型寄存器 (SAR) ADCLTC2358-18，該器件具集成的微微安培輸入緩沖器。在電路板空間稀缺的現狀下，LTC2358-18 通過去掉通常在驅動非緩沖型開關電容器 ADC 輸入時所需的前端信號調理電路，顯著地節省了空間和成本。每個通道合起來節省了 3 個放大器、6 個電阻器和兩個電容器組件，8 個通道總共可節省 88 個組件，從而節省了 BOM 成本和大量電路板空間，并使功耗降低超過 40%。微微安培輸入以及在30VP-P共模范圍內 128dB CMRR 使 LTC2358-18 能夠直接與多種傳感器連接，而不會損害測量準確度。

在以每通道 200ksps 的吞吐速率對 8 個通道進行轉換的同時，LTC2358-18 還通過獨立可配置的SoftSpan™輸入范圍提供更大的靈活性。每個通道可在逐次轉換的基礎上設定為接受±10.24V、0V 至 10.24V、 ±5.12V或 0V 至 5.12V的單極性、真正雙極性、全差分或任意輸入信號。差分模擬輸入在 30V 寬輸入共模范圍內運行，從而允許該 ADC 直接數字化各種信號，同時簡化信號鏈路設計。輸入信號靈活性與無與倫比的±3.5LSB較大 INL、18 位無漏碼、以及 96.4dB SNR 相結合，使 LTC2358-18 非常適合高性能工業過程控制、測試和測量、電源線監察、以及電動機控制應用。

LTC2358-18 采用了具20ppm/oC較大溫度系數的精確內部基準和一個能夠準確進行單次測量的集成式基準緩沖器，從而在密集排列的電路板上節省了空間。可選外部 5V 基準以將模擬輸入范圍擴大至±12.5V。當以每通道 200ksps 同時地對 8 個通道進行轉換時，該器件消耗 219mW，LTC2358-18 還具備打盹模式和斷電模式，以在較低吞吐速率時降低功耗。

除了獨特的模擬特性，LTC2358-18 還提供無與倫比的數字靈活性，具備引腳可選的 SPI CMOS 和 LVDS 串行接口。寬數字輸出電源范圍允許該器件與 1.8V 至 5V 的任何 CMOS 邏輯電路通信。在 CMOS 模式，應用可以運用 1 至 8 個串行輸出數據線道，從而使用戶能夠優化總線寬度和數據吞吐量。LVDS 模式使用差分信號，在更長的距離上提供低噪聲、高速通信。總之，這些 I/O 接口選項使 LTC2358-18 能夠同樣好地與傳統控制器和現代 FPGA 通信。

LTC2358-18 和之前推出的 LTC2358-16 是一個多通道 18 位/16 位同時采樣緩沖型 SAR ADC 系列的領軍器件。LTC2358-18規格在−40oC 至 125oC溫度范圍，采用 48 引線 7mm x 7mm LQFP 封裝，該封裝與非緩沖型 LTC2348-18 是引腳兼容的。千片批購價為每片 25.95 美元。器件樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄www.linear.com.cn/product/LTC2358-18。

• 8 個微微安培緩沖型同時采樣通道

• 有保證的 18 位、無漏碼、±3.5LSB INL (較大值)

• 每通道 200ksps 吞吐速率

• 差分、30V 共模范圍輸入

• 每通道SoftSpan輸入范圍，具有：

o 內部基準：±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

o 外部 5V 基準：±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V

• 96.4dB 單次轉換 SNR

• 集成式基準和基準緩沖器

• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O

• 219mW 功耗

• 48 引線 7mm x 7mm LQFP 封裝

本文給出的報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
