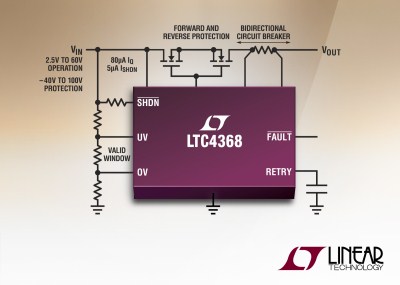

凌力爾特公司 (Linear Technology Corporation) 推出電路保護控制器 LTC4368，在電池供電式汽車、工業和便攜式系統中，該器件可針對 2.5V 至 60V 電子線路確保安全的電壓和電流水平。LTC4368 能替代熔斷器、瞬態電壓抑制器和分立電路，從而實現一種用于避免電子線路遭受有害的過流以及過壓、欠壓和反向電壓狀況之損壞的緊湊和全面型解決方案。LTC4368 控制背對背 N 溝道 MOSFET 以在正常操作期間提供一條低損耗電流通路，當發生正向或反向過流故障時則把它們關斷。LTC4368-1 電路斷路器提供對稱的正向和反向電流門限，以保護電池免遭過大的充電和放電電流的損壞。LTC4368-2 電路斷路器在檢測到反向電流時跳變，以防止反向饋電并保持輸出。

LTC4368 能快速地把負載與超過一個可調和精準過壓門限的輸入電壓斷接。可調欠壓閉鎖功能在低輸入電壓條件下禁止執行操作，從而避免了電池的深度放電。反向電源保護功能可把負載與插入時極性弄錯的電池相隔離，因而無需在電路通路中布設一個二極管。二極管壓降的消除和 2.5V 工作電壓為安然度過汽車冷車發動過程提供了充足的裕量。器件電流消耗在正常操作時僅為 80μA，在停機模式時則為 5μA，這延長了電池運行和待用時間。另外，LTC4368 還可在進行電路板電源的熱插拔時控制浪涌電流。

LTC4368 有兩種版本，LTC4368-1 提供了一個 50mV 反向斷路器檢測門限，而 LTC4368-2 具 3mV 反向門限。出現過流故障后，由引腳配置決定經過一個延遲后是鎖斷還是接通 MOSFET。LTC4368 在 0oC 至 70oC 商用、–40oC 至 85oC 工業和 −40oC 至 125oC 汽車溫度范圍內進行了規定，采用 10 引腳 MSOP 和 3mm x 3mm DFN 封裝。千片批購價為每片 1.99 美元。器件樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC4368。

• 針對過流、反向電流、過壓、欠壓和輸入反向提供保護

• 2.5V 至 60V 工作范圍

• –40V 至 100V 保護范圍

• 雙向電子斷路器 (ECB)

o 50mV 正向檢測門限

o 50mV 反向檢測門限 (LTC4368-1)

o 3mV 反向檢測門限 (LTC4368-2)

• 可調、準確的 ±1.5% 欠壓和過壓門限

• 低靜態電流：工作時 80μA，停機時 5μA

• 引腳可選過流自動重試定時器或鎖斷

• 可熱插拔電源輸入

• –40oC 至 125oC 工作溫度范圍

• 10 引腳 MSOP 和 3mm x 3mm DFN 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
