作者：劉洪

日前，英國比克科技（Pico Technology）在北京舉辦新產品發布會，公司創始人、總裁兼CEO Alan Tong、全球銷售副總裁Trevor Smith和亞太區副總裁Sui Li介紹了PC示波器市場和技術、Pico Technology PC示波器的優勢，以及Pico Technology在亞太區的成長，同時發布了可測量高分辨率差分電壓波形的PicoScope4444。通過本次發布會，記者了解了Pico Technology獨特的技術、產品市場策略和推出的較新系列產品。相信Pico Technology獨特的產品和技術將給用戶帶來對測試測量產品全新的感受和無限想象。

PC示波器的由來和優勢

Alan Tong首先介紹了PC示波器的發展歷史。他說，直到1991年示波器還都是臺式儀器，在Pico Technology推出了第一臺基于PC的示波器之后，市場至今一直在成長。今天，Pico Technology已成為一個被廣泛認可的以提供新型的且具有高性價比產品的歐洲企業，是全球測試測量行業的技術領導者。

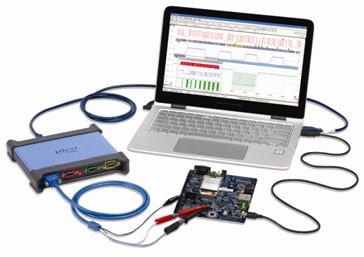

他自豪地表示，Pico Technology產品不僅能夠替代傳統測試和數據采集設備，而且還引領著當前電子測試行業的發展趨勢，如同大哥大演變到智能手機一樣，Pico Technology將傳統臺式示波器演變到了比克示波器（PicoScope），一個可以裝到口袋里的緊湊型設備包含了多達6種儀器的功能：示波器、邏輯分析儀、頻譜分析儀、任意波形發生器、函數發生器、串行總線分析儀；而且還具備一系列令人驚嘆的世界領先和獨一無二的指標和特點：USB 3.0接口高速傳輸數據、2GS深存儲深度、16位ADC分辨率、8位到16位可調ADC分辨率、8通道12位ADC分辨率、通道隔離、自定義示波器功能等。

Pico Technology通過提供高級的和買得起的工具在極為廣泛的領域滿足設計和測試工程師對電子信號進行捕獲、測量、分析和調試的需求，為電子世界帶來了無可替代的價值。植根于先進科學技術發源地的歐洲，Pico Technology繼承了歐洲企業擁有前沿技術和強勁質量，以及堅守對客戶、協會和合作伙伴、社區、以及整個人類之承諾的傳統，所有產品嚴格按照ISO9001:2008質量體系進行設計和制造。

Pico Technology目前的主要產品包含有PC實時數字示波器、PC采樣示波器、PC TDR/TDT分析儀、PC光信號分析儀、PC采集卡設備、PC電壓/電流/溫度記錄儀、PC脈沖信號源等。Pico Technology支持全世界60多個國家的分銷商網絡來幫助其創造和維持Pico Technology在行業內的名望。

浮地測量的挑戰及應對

Trevor Smith首先分析了浮地測量的挑戰。他說，從根本上講，所有示波器測量的都是電壓隨著時間變化，且所有電壓測量都是基于2點之間的。大部分示波器設計是預測量點中其一個0V，被固定的接到大地上所以探頭的參考端是接到示波器BNC輸入接口的屏蔽外殼上，也就是示波器連接大地的機殼上。這提出了大多數示波器使用者經常會遇到的一個問題，并非所有電壓都是參考大地的。

他說，浮地或差分電壓幾乎到處都是，如電源（SMPS）、3相電源系統的相位到相位、單相電源系統的零線到火線、差分通信號、放大器負載電路、高邊電流分測量、壓力傳感器（Load cell）/應變儀（strain gauges）/橋測量，放錯地線會導致問題，飛出火花。

Trevor Smith指出，雖然有許多技術可以解決這個問題，但都不理想，而且些危險。首先，將示波器浮地是明確不推薦的。而其他較為安全的方案也都既有優點又有缺點。較為安全的方案包括：使用兩個通道進行減法運算得到差分的偽差分（A減去B）；使用有源差分電壓探頭；使用一個輸入隔離的示波器。這些方法沒一個是較理想的。如偽差分方法低共模抑制比，2個通道產生一條跡線，不太適用于多通道，通道間有偏移，過沖和振鈴。有源差分電壓探頭成本高，4通道差分探頭的成本將超過一臺示波器，通常需要外置電壓源，電池會很快用完，持續的維護和校準成本。通道輸入隔離示波器價格很昂貴，指標性能比較低，通常不是高分辨率，輸入非常容易損壞，沒有探頭識別能力，沒有探頭供電，不是真正的差分輸入。

PicoScope PicoScope 4444的不同之處

Trevor Smith介紹說，Pico Technology的PicoScope 4444是一款高分辨率真實差分通道隔離示波器。這款儀器具有四個真差分輸入通道和各種配件，能夠用于從毫伏至 1000 V CAT III的各種應用的測量。新型PicoScope解決了在非接地參考電路元件上進行精確電壓波形測量時長期存在的問題，即無需短接電路，避免了對正在進行測試的設備或測量儀器造成損壞。

他說：“在PicoScope 4000系列高分辨率示波器的基礎上建造，PicoScope 4444使電氣工程師可以在出現共模信號的情況下自由進行差分電壓測量。新型儀器在四個通道上具有14位分辨率和256兆捕獲內存，因此它是對復雜波形進行精確分析的理想之選，應用范圍可從生物醫藥傳感器到電流探測以及1000 V CAT III配電電路測試。據介紹，PicoScope4444是Pico Technology從已經擁有的先進創新技術如2GS超級長存儲，16Bit ADC高分辨率技術，靈活可調ADC分辨率技術，基于SDK自定義示波器等功能的又一大創新。它具有差分輸入和1:1低壓及25:1 1000V CAT III探頭的選擇，可以同時解決上述問題。

此外，該示波器具有一個全新的智能探頭接口，除了可以連接擬測量的差分信號，還可以為霍爾效應AC/DC型等有源電流探頭提供電源。當連接兼容探頭時，該示波器可以檢測并設定相應的單位并在PicoScope 6軟件中進行自動設置。

亞太區業務快速增長

Sui Li表示：“在過去幾十年中，所有電子設備都在一直向小型化、集成化和智能化方向發展，電子測試設備也不例外。在1991年以前，所有的示波器都是傳統的臺式示波器，雖然幾十年來功能不斷發展，但在小型化和集成化上鮮有突破。自從電子工程師出身的Alan Tong在1991年創立Pico Technology公司，并首先開發了PC 示波器以來，經過26年的發展，Pico Technology已經開創了一個PC示波器的市場。Pico Technology也保持著這個市場中的技術和市場份額的領導者地位。”

他強調：“根植于人類現代科技和工業革命的發源地英國，Pico Technology與劍橋地區的學術和技術有著天然的聯系。Pico Technology26年來每年不斷的穩步持續增長也得到了全球技術和企業界的注目。公司的技術和成長給全球各地的工程師們提供了功能齊全但小型便利的示波器的同時，Pico Technology也得到了業界的廣泛認可。2014年公司創始人Alan Tong得到英國女王的接見，并被授予英國女王企業獎。”

Sui Li認為，Pico Technology在亞太區的業務正在快速增長，借此次PicoScope4444新產品發布的機會宣布，Pico Technology已經在中國上海設立了代表處，負責在中國及整個亞太區的業務，以更好的支持中國及亞太區的客戶。

www.picotech.com
