凌力爾特公司推出多相同步升壓型 DC/DC 控制器 LTC3897

2017年01月17日09:44:05 本網站我要評論(2)字號：T | T | T

多相 60V 同步升壓型控制器提供高達 97% 的效率并具有輸入和輸出保護

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2017 年 1 月 10 日 – 凌力爾特公司 (Linear Technology Corporation) 推出多相同步升壓型 DC/DC 控制器 LTC3897，該器件具輸入浪涌抑制器和理想二極管控制器。升壓型控制器異相驅動兩個 N 溝道功率 MOSFET 級以降低輸入和輸出電容器要求，從而允許使用比同類單相方案小的電感器。同步整流提高了效率，減少了功率損耗并降低了散熱要求。具可調箝位電壓的輸入浪涌抑制器負責控制一個 N 溝道 MOSFET 的柵極，以避免器件遭受高于 100V 的高輸入電壓瞬變之損壞，并提供了浪涌電流控制、過流保護和輸出斷接功能。集成的理想二極管控制器驅動另一個 N 溝道 MOSFET，以實現輸入電壓反向保護和電壓保持或峰值檢測。

LTC3897 非常適合汽車、工業和醫療系統，在這類系統中，需要升壓型 DC/DC 轉換器以在小的解決方案尺寸中高效地提供大功率。例如，LTC3897 可配置為從汽車電池 (12V) 以高達 97% 的效率調節一個 24V/10A 輸出。LTC3897 在突發模式 (Burst Mode®) 運行時的 55μA 低靜態電流可進一步延長電池工作壽命，并在輕負載時較大限度降低功耗。LTC3897 本身在 4.5V 至 65V 的輸入電壓范圍內工作，峰值為 75V。該器件可調節一個高達 60V 的輸出電壓，而強大的內置可調型 5V 至 10V 柵極驅動器則能夠快速地轉換大的邏輯電平或標準門限 MOSFET 柵極。

在保持有效應用中，輸入電壓可能超過穩定的輸出電壓，在這類應用中，LTC3897 允許同步 MOSFET 保持連續接通，以便輸出電壓以較低功耗跟隨輸入電壓。LTC3897 的電流模式控制架構運用 75kHz 至 850kHz 的可鎖相頻率，或運用在 50kHz 至 900kHz 范圍內可調的固定頻率。此外，該器件具有可調逐周期電流限制功能，并用一個檢測電阻器或監視電感器 (DCR) 兩端的電壓降來實現電流檢測。LTC3897 的升壓控制器、浪涌抑制器和理想二極管可獨立地關斷。此外，LTC3897 提供了可調軟啟動和電源良好輸出，并在 –40°C 至 125°C 的工作結溫范圍內保持 ±1% 的基準電壓準確度。

LTC3897 采用 TSSOP-38 和 5mm x 7mm QFN-38 封裝。3 種溫度級版本都已開始供貨，擴展溫度級版本在 –40 至 125°C 范圍內運行，工業級和高溫汽車級版本在 –40°C 至 150°C 范圍內運行。千片批購價為每片 5.50 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3897。

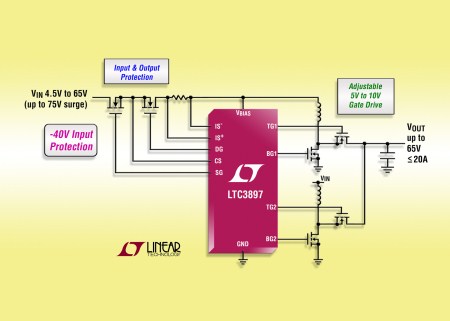

照片說明：具輸入和輸出保護的多相同步升壓型控制器

性能概要： LTC3897

• 該 IC 具有很寬的輸入工作電壓范圍：4.5V 至 65V，75VPK

• 浪涌抑制器工作時，可應對高于 100V 的瞬態

• 輸出電壓高達 60V

• 輸入電壓反向保護至 40V

• 用于升壓型轉換器的浪涌電流控制、過流保護和輸出斷接

• 具可調箝位電壓的輸入浪涌保護

• 內置理想二極管控制

• 55μA 靜態電流

• 兩相運行降低所需輸入和輸出電容并降低噪聲

• 用于邏輯電平或標準門限 FET 的可調柵極驅動電平 5V 至 10V

• 無需外部自舉二極管

• 用于同步 MOSFET 的 100% 占空比能力

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。

凌力爾特公司簡介

凌力爾特公司 (Linear Technology Corporation) 是 S&P 500 指數的成員，在過往的 30 多年，一直致力于為全球主要的公司設計、制造和銷售門類寬泛的高性能模擬集成電路。凌力爾特的產品為我們身處的模擬世界與數字化電子建立起不可或缺的橋梁，應用范圍包括通信、網絡、工業、汽車、計算機、醫療、儀表、消費、以及軍事和航天系統等領域。凌力爾特制造的產品包括電源管理、數據轉換、信號調理、RF 和接口 IC、μModule 子系統、以及無線傳感器網絡產品。如需更多信息，請登錄 www.linear.com.cn。
