凌力爾特公司 (Linear Technology Corporation) 推出演示電路 2459A，其采用了 50Msps、16 位數模轉換器 (DAC) LTC1668。這款高性能 DAC 在具有介于音頻頻段和幾 MHz 之間模擬頻率分量的應用中非常受歡迎。

半導體產品的演示板在 “制造者” 群體和生產設計之間實現了協同作用。一個 50Msps DAC 需要謹慎布局的電路板，以及一個與之搭配使用的數字信號源。工作臺數字圖形發生器是首選工具，但如果您沒有這樣的工具，而且僅僅需要評估一個 DAC，那么它就是一項昂貴的開支。幸運的是，制造者群體提供了許多擁有功能、易用性和低成本之正確組合的電路板。諸如 DC2459A 等開發電路板使制造者有機會接觸真正的高性能器件、代碼示例、以及用于項目和原型設計的精心布局 PC 板。

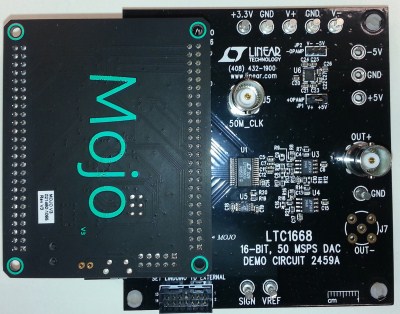

DC2459A 電路板上有一個數字連接器可直接兼容 Embedded Micro 廣受歡迎的 “Mojo” Spartan 6 FPGA 開發板。另外，Mojo 還具有一個采用 Arduino 引導加載程序的內置 ATmega32U4 處理器，從而為控制 LTC1668 或利用 Linduino® 代碼(http://www.linear.com.cn/solutions/linduino) 以增添其他的模擬和混合信號功能提供了選項。

性能概要： LTC1668

• 在 1MHz fOUT 具有 87dB 無雜散動態范圍的高性能、50Msps DAC

• 可兼容 Embedded Micro Mojo FPGA 開發板

• 可兼容 Numato Mimas FPGA 開發板

• 可兼容 Altera DE0-Nano FPGA 開發板

• 可兼容 3.3V HSMC FPGA 電路板

 A 版本，>1MHz 輸出頻率，±1V

 B 版本，2.5MHz 低通濾波器，±500mV 差分輸出

 C 版本，≤10kHz 輸出頻率，±10V

QuikEval Header 便于采用一個 Linduino 來控制 FPGA，或通過兼容 QuikEval 的演示板增添其他的功能。
