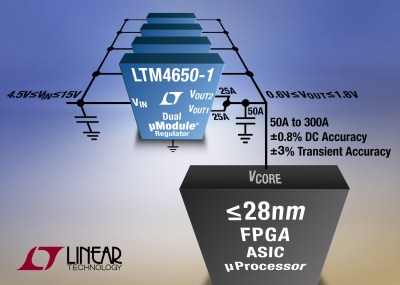

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016 年 9 月 8 日 – 凌力爾特公司 (Linear Technology Corporation) 推出雙輸出 25A 或單輸出 50A μModule® (微型模塊) 穩壓器 LTM4650-1A 和 LTM4650-1B，這兩款器件可擴展，以向大功率、低壓、28nm 以下的 GPU、FPGA、ASIC 和微處理器提供 300A 電流。這些數字器件具較低內核電壓，在穩定狀態 (DC) 和快速負載電流瞬態時，均需要非常準確的電壓調節。LTM4650-1A在整個基準、電壓、負載和溫度 (–40°C 至 125°C) 范圍內保證具有 ±0.8% 的總 DC 電壓準確度，而 LTM4650-1B 則保證 ±1.5%。這兩款器件均可針對 ±3% 或更好的總誤差范圍進行優化，包括以數目極少的陶瓷電容器抑制負載階躍瞬變，從而滿足 28nm 以下數字 IC 的內核電壓窗口要求。

與同類競爭的電源 POL 模塊穩壓器相比，LTM4650-1A 因其擁有的三個主要特點 (12VIN、1VOUT、0A 至 25A 負載階躍、25A/μs) 而使所需的電容減小了 60%：

(1) 保證的 ±0.8% 總 DC 電壓準確度為源于負載瞬態響應的 AC 變化提供了更大的裕度 (較小的電容)，以滿足某個給定的處理器內核電壓容限窗口。

(2) 該器件可從外部調節 (補償)，以利用較少的輸出電容器實現針對負載瞬變的較佳環路響應。這使得可采用重要的電容器。

(3) 該器件以相位交錯方式運作，這減小了輸入和輸出電流紋波，從而降低了對負載電容的要求。

LTM4650-1 在 16mm x 16mm x 5.01mm BGA 封裝中內置了一個雙路輸出 DC/DC 穩壓器、電感器和 MOSFET。

LTM4650-1 從一個 4.5V 至 15V 的輸入電壓調節一個 0.6V 至 1.8V 的輸出電壓。當輸送 50A 時，在 5VIN、1.8VOUT 提供了 92% 的效率，以及在 12VIN、1.0VOUT 實現了 86% 的效率。從 12VIN 至 1.0VOUT 和具有 200LFM 空氣流時，LTM4650-1 可在高達 70°C 的環境溫度下提供完整的 50A 電流。LTM4650-1 可并聯工作以增加輸出電流，并聯多達 6 個 LTM4650-1 可提供 300A 的輸出電流。LTM4650-1 與較低電流器件 LTM4630-1 (雙通道 18A 或單通道 36A) 引腳兼容；因此用戶可以根據負載電流選擇正確的器件，并不需要變更 PCB 布局。

LTM4650-1 規定在 –40oC 至 125oC 溫度范圍內運行。千片批購價為每片 46.75 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4650-1。

性能概要： LTM4650-1

• 在整個電壓、負載和溫度范圍具有 ±0.8% 的較大總 DC 輸出誤差 (LTM4650-1A)

• 采用較小輸出電容可實現 ±3% 的總輸出誤差 (包括瞬態情況)

• 雙輸出 25A 或單輸出 50A

• 4.5V 至 15V 輸入、0.6V 至 1.8V 輸出電壓范圍

• 差分遠端檢測放大器

• 電流模式控制 / 快速瞬態響應

• 高達 300A 的均流

• 16mm x 16mm x 5.01mm BGA 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
