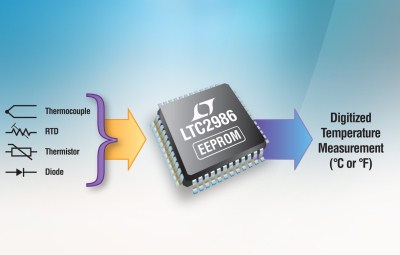

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016 年 9 月 7 日 – 凌力爾特公司 (Linear Technology Corporation) 推出高性能數字溫度測量 IC LTC2986，該器件以 0.1°C 的一致性和 0.001°C 的分辨率直接對任意組合的熱電偶、RTD、熱敏電阻和外部二極管進行數字化處理。LTC2986 以獲獎的 LTC2983 和 LTC2984 為基礎，增加了 3 種新的工作模式，并將模擬輸入數量從 20 個通道減少到 10 個通道。對于在多種類型傳感器、具模擬輸出的加電溫度傳感器、以及壓力或其他電壓輸出傳感器等非溫度相關傳感器之間共享的外部過壓保護電阻，新的工作模式可更好地提供支持。

LTC2986 的高性能模擬前端采用了低噪聲和低偏移緩沖 ADC，具備每個傳感器必需的所有激勵和控制電路。測量是在數字引擎的控制下進行，整合了所有算法和每個所需的線性化功能。該器件可精確地測量來自熱電偶的絕對微伏級信號、對 RTD 和熱敏電阻器進行比例式電阻測量、進行線性化并以 °C 或 °F 為單位提供輸出。該器件提供多達 10 個模擬輸入，從而可支持多達 9 個熱電偶、4 個 RTD、4 個熱敏電阻器和 / 或 10 個二極管。SPI 接口可用于幾乎任何的數字系統，一個全面和提供下拉菜單的軟件支持系統可用來簡便地定制 LTC2986。

簡單但功能豐富的 LTC2986 可與多種溫度傳感器連接，包括 B、E、J、K、N、S、R、T 型熱電偶；2、3 或 4 線 RTD、2.25kΩ 至 30kΩ 熱敏電阻器；以及溫度檢測二極管。LTC2986 支持以地為基準的電感器，無需放大器、負電源或電平移位電路。憑借使用內部 15ppm/°C 基準的 3 個高準確度 24 位 ΔΣ ADC，信號可以同時地數字化。使用任何類型的外部傳感器都可實現自動熱電偶冷結點補償。該芯片中含有針對所有常見類型傳感器的線性化算法。定制傳感器可以用芯片中設定和存儲的定制系數進行線性化。內置 EEPROM (LTC2986-1) 用來存儲用戶配置數據和定制傳感器系數，從而無需通過主處理器設定 IC 或傳感器。兩個可編程激勵電流源具備電流反方和電流范圍的功能，以改善準確度和降低噪聲。為了確保電阻測量準確度，電流反向功能消除了電阻性傳感器的熱電偶效應。特定于傳感器的故障檢測功能針對短路、開路、過熱、溫度過低和 ADC 超出額定范圍向用戶發出警報。

LTC2986 有商用和工業溫度版本，分別支持 0°C 至 70°C 和 –40°C 至 85°C 工作溫度范圍。LTC2986 符合 RoHS 要求、采用 7mm x 7mm LQFP-48 封裝、并與 LTC2983 和 LTC2984 引腳兼容。LTC2986 的千片批購價為每片 16.56 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC2986。

性能概要： LTC2986

• 直接對RTD、熱電偶、熱敏電阻和二極管進行數字化處理

• 2.85V 至 5.25V 單電源

• 10 個靈活的輸入支持多種類型的傳感器

• 自動熱電偶冷結點補償

• 用于對熱電偶、RTD 和熱敏電阻器線性化的標準和用戶可編程系數

• 可配置 2、3、4 線 RTD 設置

• 無需負電源可測量負的熱電偶電壓

• 內置 EEPROM 存儲通道配置數據和定制系數 (LTC2986-1)

• 燒毀、短路和故障的自動檢測

• 緩沖輸入允許外部保護和直接連接至電阻性傳感器

• 同時抑制 50Hz / 60Hz

• 包括 15ppm/°C (較大值) 基準

• 48 引線 7mm x 7mm LQFP 封裝

• 與 LTC2983 / LTC2984 引腳和軟件兼容

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
