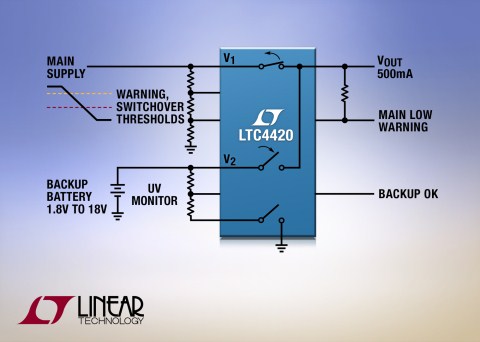

加利福尼亞州米爾皮塔斯 (MILPITAS, CA)  –  2016 年 9 月 1 日 – 凌力爾特公司 (Linear Technology Corporation) 推出適用于 1.8V 至 18V 系統的雙輸入單片式電源優先級排序器 LTC4420。為了實現便攜性、在欠壓期間保持存儲器運作、以及在電源缺失時確保平穩的停機，電子系統采用電池和電容器作為后備電源。LTC4420 一般使用墻上適配器或電池等較高優先級主電源來給負載供電，并在主電源欠壓或電源缺失的情況下切換至后備電源 (通常是一個電池或大數值電容器)。由于能在高達 18V 的輸入電壓下工作，因此 LTC4420 可適應多種電源，例如：墻上適配器、USB 端口、超級電容器、以及采用堆疊式鋰離子、堿性或鎳氫 (NiMH) 電池。通過把器件工作電流減小至 3.6μA 和把后備電源的待機電流消耗降至很低的 0.32μA，LTC4420 延長了便攜式電池供電型系統中的運行時間。

與其他解決方案不同，LTC4420 并不要求后備電源電壓低于主電源電壓。當后備電源電壓高于主電源電壓時，優先級排序器是比簡單的二極管合路器更好的解決方案，因為優先級排序器不必從電壓較高的電源吸收電流。當主電源電壓降至低于可調的切換門限時，內部 500mA (較小值) 電流限制開關從主電源多路復用至后備電源。謹慎設計的“先斷后連”快速開關控制可隔離反向和交叉傳導電流，同時較大限度地減少輸出電壓降。為了減小靜態電流，后備電源的阻性分壓器連接至一個選通地，并具有一個可調到低至 0.0015% 的占空比，而任選的欠壓斷接功能可避免電池深度放電。一種新鮮的密封模式進一步把待機電流減至 0.12μA，因而可盡量減少產品貯存和裝運過程中的電池放電。可阻止高達 –15V 的反向電池電壓傳送至負載。

LTC4420 規定在 0°C 至 70°C 商用和 −40°C 至 85°C 工業溫度范圍內運行，采用耐熱性能增強型 12 引腳 MSOP 和 3mm x 3mm DFN 封裝。千片批購價為每片 2.95 美元。器件樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC4420。

性能概要： LTC4420

 把優先級較高的有效電源連接至輸出

 內部雙 2Ω、500mA (較小值) 電流限制開關

 寬工作電壓范圍：1.8V 至 18V

 3.6μA 的低工作電流

 低的 0.32μA 后備電源電流 (當主電源為輸出供電)

 準確度為 ±1.5% 的可調切換門限

 可隔離反向和交叉傳導電流

 可提供至 –15V 的反向電池保護

 V2 新鮮的密封 / 裝運模式

 過流和熱保護

 12 引腳 MSOP 封裝和 3mm x 3mm DFN 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
