15dB 增益部件在100kHz至 1.4GHz 頻率范圍內提供 47dBm OIP3 線性度和低噪聲

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016 年7月21日 – 凌力爾特公司 (Linear Technology Corporation) 推出一款寬帶 15dB 增益部件放大器LTC6433-15，該器件在 150MHz 提供出色的 47dBm OIP3 (輸出三階截取) 線性度和 3.22dB 噪聲指數。該放大器擁有 19.2dBm 的卓越 OP1dB (輸出 1dB 壓縮點)。與通常采用GaAs或pHEMT工藝制造的其他增益部件放大器相比，LTC6433-15 有著獨特的不同之處。這些 FET 技術具有大約 20MHz 至 30MHz 的高 1/f 噪聲拐角頻率，于是容易出現高的噪聲層上升，從而使其在低頻率條件下無法使用。與此相反，LTC6433-15 放大器內核是采用高頻SiGe雙極型工藝制作的。因此，這款放大器呈現低得多的 1/f 噪聲拐角頻率 (通常低于 10kHz)，因而使之可在低頻至 100kHz 范圍內使用，并不會發生顯著的噪聲上升。此外，GaAs和pHEMT型器件的性能高度依賴于其內部 FET 偏置電壓，這在各個器件之間會存在巨大的差異。而采用 LTC6433-15 時情況就不是這樣了，它的性能在整個溫度范圍內和器件與器件之間保持穩定，而且不容易受到電源電壓變化的影響。

LTC6433-15 的低頻工作能力拓寬了其用途，并且改善了眾多放大器應用中的性能，包括電纜網絡、寬帶信號源、雷達接收機 IF 放大器、VHF/UHF 廣播電臺和 RF 測試儀表。LTC6433-15 為那些不需要 DC 耦合之放大器應用中的許多運放解決方案提供了一種絕佳的替代產品。

LTC6433-15 輸入和輸出在 100kHz 至 1GHz 為 50Ω寬帶匹配，并在該頻率范圍內具有 1dB 平坦度。它具有 1.4GHz 的3dB 帶寬。這款放大器只需要一個輸入和輸出 DC 隔離電容器、以及一個用于偏置其集電極開路輸出的扼流圈和一個用以設定低頻條件下的匹配和增益平坦度之反饋電容器。于是，LTC6433-15 簡化了寬帶設計并可用極少的外部組件實現簡易的級聯。DC2168A 評估電路演示了該性能，涵蓋了具平坦增益、低噪聲和業界領先失真性能的 100kHz 至 1GHz 頻帶。

LTC6433-15 采用單 5V 工作電源，它吸收 95mA 的標稱電源電流。該器件規格在 ̶ 40°C 至 85°C 的外殼溫度范圍內工作，采用4mm x 4mm塑料QFN封裝。保證符合性能規格的A級版本千片批購價為每片4.89美元，B級版本的千片批購價為每片1.89美元。兩種版本均有現貨供應。如需更多信息，請登錄www.linear.com.cn/product/LTC6433-15。

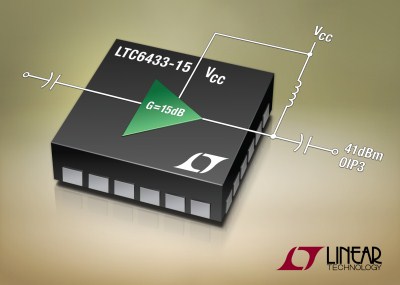

照片說明：寬帶超低失真15dB 增益部件

性能概要：LTC6433-15

                         LTC6433A-15                   LTC6433B-15

工作頻率                 100kHz 至 1.4GHz         100kHz 至 1.4GHz

輸出 IP3 (150MHz) 47.2dBm                          45dBm

輸出 P1dB                 19.2dBm                          19.2dBm

功率增益                  15.9dB                           15.9dB

噪聲指數 (NF)          3.22dB                           3.22dB

低功率                  5V/95mA                           5V/95mA

本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
