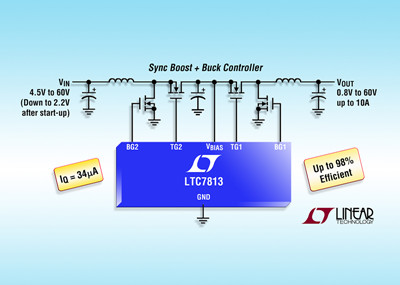

凌力爾特公司 (Linear Technology Corporation) 推出雙輸出 (升壓 + 降壓)、低靜態電流同步 DC/DC 控制器 LTC7813。該器件級聯時，其獨立的升壓和降壓型控制器在輸入電壓高于、低于或等于輸出電壓時都可調節輸出電壓，從而可在冷車發動和拋載情況下保持穩壓。與傳統的單電感器降壓-升壓型穩壓器不同，LTC7813 的級聯升壓 + 降壓型解決方案以連續、非脈動輸入和輸出電流提供快速瞬變響應，極大地降低了紋波電壓和 EMI，因此，非常適合汽車、工業和大功率電池運作的系統。

LTC7813 在啟動時以 4.5V 至 60V 輸入電壓工作，啟動后可保持工作在低持至 2.2V。升壓型轉換器可產生高達 60V 的輸出電壓，降壓型轉換器能夠以高達 98% 的效率產生 0.8V 至 60V 的輸出電壓。此外，LTC7813 可針對“直通”(Pass-Through) 或“線”(Wire) 模式進行配置，此時同步升壓 MOSFET 連續地導通且降壓型轉換器運行在 99% 的占空比，從而使得能以極小的壓降把輸入電壓傳遞至輸出。

LTC7813 可被配置為以突發模式 (Burst Mode®) 工作，從而在休眠模式且降壓通道接通時將靜態電流降至 29μA (兩通道都接通時為 34μA)，這個功能對于延長電池運行時間是很有用。強大的 1Ω 內置全 N 溝道柵極驅動器較大限度降低了 MOSFET 開關損耗，每通道提供 10 安培以上的輸出電流 (受外部組件限制)。通過監視電感器 (DCR) 兩端的壓降或使用單獨的檢測電阻器可檢測每個轉換器的輸出電流。

LTC7813 的電流模式架構允許在 50kHz 至 900kHz 的固定范圍內可選頻率或同步至一個 75kHz 至 850kHz 的外部時鐘。其他特點包括可調柵極驅動電壓、軟啟動或跟蹤、折返電流限制、輸出過壓保護、運行控制以及電源良好輸出信號。

LTC7813 采用 32 引線 5mm x 5mm QFN 封裝。千片批購價為每片 4.82 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC7813。

性能概要：LTC7813

• 同步升壓 + 降壓型控制器

• 寬偏置輸入電壓范圍： 4.5V 至 60V

• 在輸入驟降 (冷車發動) 至 2.2V 時輸出仍保持穩定

• 升壓輸出電壓高達 60V

• 降壓輸出電壓范圍： 0.8V 至 60V

• “直通”或“線”模式

• 級聯時允許 VIN 高于、低于或等于穩壓的 VOUT

• 低輸入和輸出紋波

• 低 EMI

• 快速輸出瞬態響應

• 高的輕負載效率

• 低工作 IQ：34μA (兩個通道接通)

• 低工作 IQ：29μA (降壓通道接通)

• RSENSE 或無損型 DCR 電流檢測

• 可鎖相頻率 (75kHz 至 850kHz)
