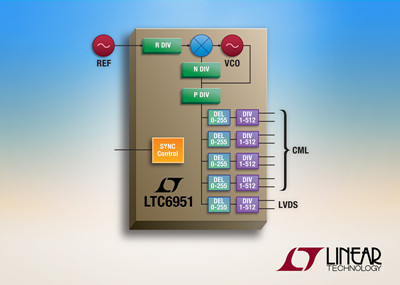

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016年3月22日–凌力爾特公司 (Linear Technology Corporation) 推出低相位噪聲整數 N 合成器LTC6951，該器件集成了 VCO 和超低抖動時鐘分配電路，非常適合為數據轉換器提供時鐘。LTC6951 提供 4 個高性能電流模式邏輯 (CML) 輸出，每個輸出都配備了一個獨立的低噪聲時鐘分頻器和數字延遲構件，以涵蓋從 1.95MHz 到 2700MHz 的寬頻率范圍。當以高輸入頻率和快速輸出數據傳送速率為數據轉換器提供時鐘時，憑借總的115fsRMS絕對抖動 (SNR 方法)，LTC6951 可提供實現較佳 SNR 所必需的低抖動時鐘。

LTC6951 引入了 3 種智能方法，以簡化輸出時鐘擴展和大型時鐘樹的建立，具多個子板卡或大量數據轉換器的系統會用到大型時鐘樹。凌力爾特專有的EZSync™輸出同步方法可確保，在 LTC6951和伴隨的EZSync支持性器件的所有時鐘分頻器輸出之間，保持可重復和確定性的相位關系。ParallelSync™多芯片并聯同步功能允許按照公共基準時鐘對多個 LTC6951 IC 的輸出重新定時。這就允許在基準時鐘域與基準一致的同步，并易于滿足毫微秒范圍設置和保持時間要求。符合 JESD204B 子類 1 要求的 EZ204Sync™同步方法是在之前兩種方法的基礎上開發的，可用來跨多個并聯的 LTC6951 IC 以及其他任何EZSync兼容時鐘器件，產生對這一 JEDEC 標準必不可少的 SYSREF 和 DEVCLK 信號。

運用 LTC6951Wizard™仿真和設計工具，可以非常簡便地用 LTC6951 進行設計，該工具可在www.linear.com.cn/LTC6951Wizard免費下載。只需點擊一下按鈕，LTC6951Wizard 軟件就可提供恰當的 PLL 設置和環路濾波器組件值，并準確地預測個別輸出的相位噪聲和抖動。除了性能仿真，LTC6951Wizard GUI 還提供一條示波器曲線，以基于時鐘分頻器、延遲和同步設置，仿真 LTC6951 輸出的時域結果，從而簡化了設計過程，并能夠在電路調試階段提供幫助。

LTC6951 在−40°C 至 105°C的整個工作結溫范圍內進行了規定。該器件采用節省空間的 5mm x 7mm、40 引線塑料 QFN 封裝。LTC6951 的千片批購價為每片8.75美元，已開始供貨。樣品和演示電路板可通過www.linear.com.cn/product/LTC6951或聯系凌力爾特當地辦事處查詢詳情。

性能概要：LTC6951

• 集成了 VCO 的低噪聲整數 N PLL

• 90fsRMS輸出抖動 (12kHz 至 20MHz)

• 115fsRMS輸出抖動 (ADC SNR 方法)

• 噪聲層輸出抖動 = −165dBc/Hz (在 250MHz)

• EZSync多芯片時鐘邊沿同步

• 產生符合 JESD204B 子類 1 要求的 SYSREF 信號

• 1.95MHz 至 2.5GHz 輸出頻率 (LTC6951)

• 2.1MHz 至 2.7GHz 輸出頻率 (LTC6951-1)

• −229dBc/Hz歸一化帶內相位噪聲層

• −277dBc/Hz歸一化帶內 1/f 噪聲

• 5 個獨立的低噪聲輸出

• 5 個獨立的可編程分頻器和延遲

• 提供LTC6951Wizard 軟件設計工具支持
