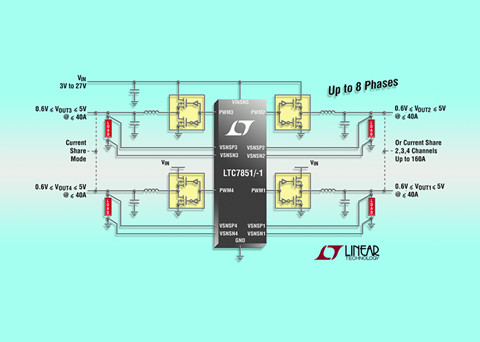

凌力爾特公司 (Linear Technology Corporation) 推出一款四輸出多相同步降壓型 DC/DC 控制器 LTC7851 / LTC7851-1，該器件具有在相位之間實現準確均流和差分輸出電壓檢測功能。控制器可與 DrMOS 和電源模塊 (power block) 等外部功率鏈路器件以及分立型 N 溝道 MOSFET 和相關的柵極驅動器一起工作，從而實現了靈活的設計配置。采用兩個 IC 時，較多可把 8 相并聯以及進行異相計時，以較大限度地減少針對非常高電流要求 (達 260A) 的輸入和輸出濾波。應用包括功率分配和工業系統、FPGA、DSP、處理器和 ASIC 電源。

當并聯時，LTC7851 / LTC7851-1 的內部均流環路可使相位之間的電流達到均衡，從而能夠跨多顆 IC 在相位間實現準確均流 (在穩態和瞬變過程中皆是如此)。其可在一個 3V 至 5.5V 的 V_CC 電源電壓范圍內運作，專為實現輸入電壓為 3V ~ 27V 的降壓轉換而設計，并能產生一至四個 0.6V 至 5V 的獨立輸出電壓。該器件的電壓模式控制架構可提供一個 250kHz 至 2.25MHz 的可選固定工作頻率，或者也可在相同的范圍內使其同步至一個外部時鐘。輸出電流通過監視輸出電感器 (DCR) 兩端的電壓降 (以實現較大的效率) 或使用一個低值檢測電阻來檢測。內置的差分放大器為 V_OUT 和接地端子的所有輸出提供了真正的遠端輸出電壓檢測，以實現高準確度調節。

LTC7851-1 和 LTC7851 很相似，但是前者具有一個較低的電流檢測放大器增益，因而非常適合于采用具內部電流檢測能力之 DrMOS 的功率鏈路應用。針對每相的其他特點包括電流監視、可調電流限值、可編程軟起動或跟蹤、以及一個電源良好信號。此外，它還能在一個 –20°C 至 85°C 的工作溫度范圍內保持 ±0.75% 的基準電壓準確度。

LTC7851 / LTC7851-1 采用 58 引線 5mm x 9mm QFN 封裝，有現貨供應。千片批購價為每片 4.27 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC7851。

性能概要：LTC7851 / LTC7851-1

·        支持 1 至 4 個獨立輸出

·        采用 DrMOS、電源模塊或用于功率鏈路器件的外部 MOSFET 和驅動器工作

·        V_CC 范圍為 3V 至 5.5V

·        V_IN 范圍為 3V 至 27V

·        V_OUT 范圍為 0.6V 至 5V

·        輸出電流高達 260A

·        多相工作

·        相位之間的準確均流

·        用于對所有輸出進行遠端電壓檢測的差分放大器

·        250kHz至 2.25MHz 的可鎖相定固定工作頻率

·        DCR 或 R_SENSE 輸出電流檢測

·        電流監視

·        可調電流限制

·        可調軟啟動或跟蹤

·        電源良好輸出

·        在 –20^oC 至 +85^oC 溫度范圍內具 ±0.75% 基準電壓準確度
