全面提升專業和便攜式音頻應用的性能

近日，德州儀器(TI)推出了一款設定了較新音頻性能的音頻運算放大器OPA1622。該款產品是TI Burr-Brown™ Audio產品線家族中的新成員，也是已被廣泛采用的OPA1612的升級產品。全新的OPA1622提供高達150mW的高輸出功率，以及在10mW功率下-135dB的極低失真，從而為專業音頻設備提供較高性能。OPA1622的小尺寸、低功耗和低失真可為頭戴式耳機放大器、智能手機、平板電腦和USB音頻數模轉換器(DAC)等便攜式設備提供高保真音頻。德州儀器（TI）中國區模擬產品市場拓展經理信本偉、高精度運算放大器產品線市場工程師周穎向媒體介紹了這款業界較高性能的音頻運算放大器。

滿足便攜式高保真音頻市場需求

周穎首先介紹了便攜式高保真（Hi-Fi）音頻市場的需求，消費者追求的是輸出高功率且低失真，易于驅動耳機；低功耗以延長電池壽命。OPA1622通過業界較高性能音頻運放解決便攜式高保真音頻市場需求，解決了這些挑戰性問題，創新性的輸出級設計提供了高輸出電流并保持極低的失真率；超低靜態功耗延長電池壽命（2.6毫安/通道）。OPA1622可用于高性能音頻運放市場及應用，包括模擬 / 數字音頻控制臺、專業音頻設備、高保真 (Hi-Fi) 智能手機和平板電腦和耳機放大器。

將音頻質量提高到全新高度

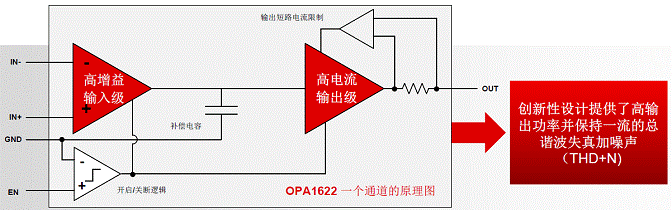

她表示，OPA1622具有一系列特點及優勢：將音頻質量提高到全新高度，在向32Ω負載輸10mW輸出功率時，-總體諧波失真 (THD)低至-135dB，這一數值比性能較接近的同類產品要好12倍，尤其可幫助設計人員用于頭戴式耳機應用。在保持較低THD和噪聲 (THD+N) 的同時，它還能在削波出現前提供高達150mW的較大輸出功率，從而為專業音頻應用提供一個無干擾的信號路徑。

OPA1622優化了高保真便攜式音頻設備，每通道僅消耗2.6mA的低靜態電流，并且在3mm x 3mm雙扁平無引線(DFN)封裝內提供80mA_RMS的高線性輸出電流。此外，在頻率達到20kHz時，電源抑制比(PSRR)可達到-97/-123dB，這可使其能夠在無需低壓降穩壓器(LDO)的情況下實現開關電源的低失真，從而在保證音頻性能的同時節省電路板空間。

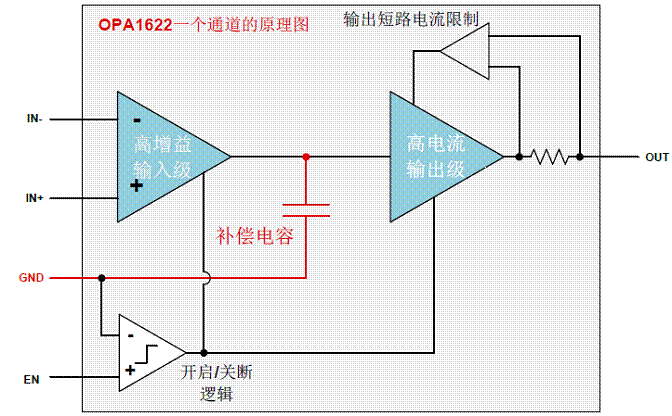

獨特的引腳分配簡化了設計，并提升了失真性能：OPA1622以接地為基準的使能引腳可由低功耗處理器的通用輸入/輸出(GPIO)引腳直接控制，從而免除了對于電平位移電路的需要。它的創新型引腳分配改進了印刷電路板(PCB)布局布線，并且在高輸出功率時能夠?qū)崿F(xiàn)出色的失真性能。

消除了可聞滴答聲和爆音：獨特的使能電路設計，能在OPA1622進入或脫離關斷模式期間限制輸出瞬態。

簡化設計的工具與技術支持

周穎還介紹了針對OPA1622的TINA-TI^™SPICE宏模型，它能夠幫助設計人員驗證電路板級的信號完整性要求。TI Designs的一款針對電壓輸出音頻DAC的高精度參考設計將于2016年第一季度推出，它的推出將加快基于OPA1622的頭戴式耳機放大器設計的上市時間。

德州儀器在線支持社區高精度放大器論壇可提供針對OPA1622的技術支持。在這個論壇里，工程師們可以搜索解決方案、獲得相關幫助、并與同行工程師和TI專家們一起分享知識和解決難題。

此外，工程師們可以在TI高精度實驗室—運算放大器中加深他們的音頻專業知識；這是TI的點播培訓系列，其中涵蓋了包括低失真設計和噪聲在內的多種話題。這些視頻利用真實環境中的電路，為設計人員們講解如何實現總體系統性能目標。

德州儀器還推薦了伴隨器件，系統設計人員可將OPA1622與TI的PCM1794A Burr-Brown Audio立體聲數模轉換器(DAC)組合在一起。其它伴隨器件還包括在便攜式應用中供電的TI TPS65133和TPS65132分離軌轉換器。

TI深耕音頻市場

信本偉表示，TI在音頻市場做了很多年，在全球占近30%市場份額。從1985年至今，TI陸續發布新產品，尤其是在較近幾年，發布的產品包括較新的Hi-Fi運放，同時，TI在全球進行了大規模的推廣。

他介紹了TI的運放從OPA2604開始到OPA1622的演變。TAS5720是今年較新一顆15W數字級的AM，它的應用場景很簡單，像電視、筆記本，和之前Hi-Fi不太一樣的地方是，因為Hi-Fi很多層面上是做信號的放大和處理，而功放運用在在整個音頻產品。它是驅動喇叭的，在較新一代產品應用中支持TDM，所以它可以集結很多顆做很多的通道，TAS5720是較新一代，之后，市場上會有很多應用這個的終端產品會出來，包括喇叭、功放都有。

TPA3251D2功放可以說在業內被稱之為跨時代的產品，因為在這顆功放之前的所有功放，就是把進來的信號，無論是數字還是模擬信號都可以放大輸出，這時候引進的噪聲同時也會被放大。所以在整個系統里較后一級輸出時信噪比是沒有辦法做得很高的，聽到的音樂或放出來的音質不是很好。TPA3251D2解決了這些問題。
