2016年1月19日，致力于亞太地區市場的領先半導體元器件分銷商----大聯大控股宣布，其旗下世平推出符合 Qi無線充電標準的 TI、Toshiba 解決方案。



為了便于使用并且讓設計人員和消費者都受益，無線充電聯盟（WPC）制定出了Qi無線充電標準，在供電設備（電力發射器，充電站）和用電設備（電力接收器，便攜式設備）之間創建了互操作性。WPC 標準定義了電感耦合（線圈結構）的類型，以及低功耗無線設備所用的通信協議。在這種標準下工作的任何設備都可以與任何其他 WPC 兼容設備配對。



為推動無線充電市場進入爆炸式成長，大聯大世平特別推出 符合Qi 標準的無線充電解決方案：



一、TI 高集成、易實現無線充電方案

二、Toshiba 簡單快速無線充電方案

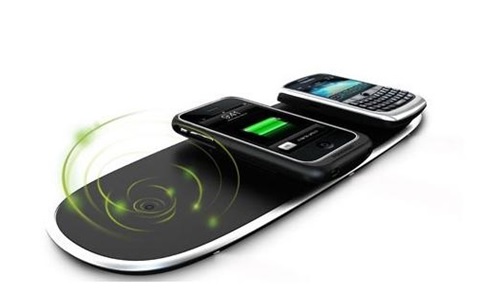

圖示1-無線充電示意圖



一、 TI高集成、易實現無線充電方案

1.    5V 輸入發射端

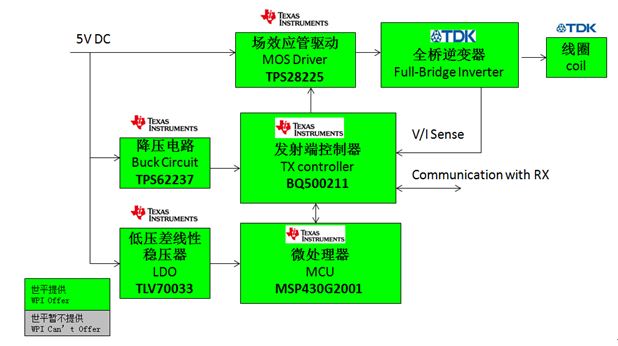

 圖示2-大聯大世平基于TI的Qi無線充電5V發射端解決方案框圖



·        第二代數字無線電源控制發射端

·        用于便攜式設備如手機等的充電

·        輸入 5V 直流電,輸出 10V 交流電

·        可尋找將被供電的 WPC 兼容器件

·        接收來自被供電器件數據包通信并管理電源傳送

·        動態電源限制（DPL）

·        符合無線電源聯盟（WPC）類型 A5 和類型 A11 發送器規范的 5V 運行

·        數字解調減少了器件

·        綜合充電狀態模式和故障指示

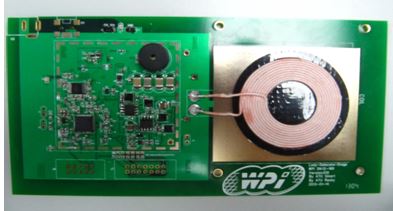

 圖示3-大聯大世平基于TI的Qi無線充電5V發射端解決方案開發板



2.    12V 輸入發射端

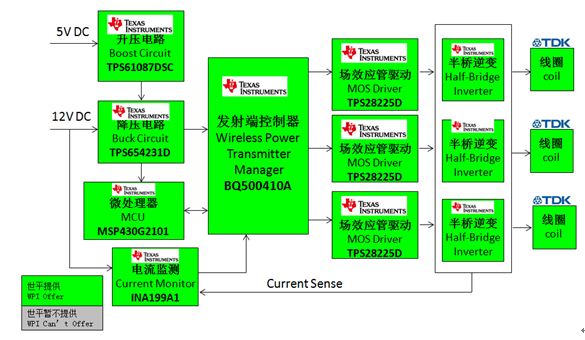

 圖示4-大聯大世平基于TI的Qi無線充電12V發射端解決方案框圖



• 使用三個線圈發送陣列的擴展位置自由
• 無線電源傳輸?shù)闹悄芸刂?/span>
• 應用在 WPC 1.1 可用的手機，車載和桌面 充電
• 三個線圈發送數組: 充電區域 > 70mm×20mm
• 12V DC 輸入,5V AC 輸出
• 數字解調減少了器件

·        外來物體檢測（FOD）

·        增強型寄生金屬檢測（PMOD）確保了安全性

·        過流保護

·        充電狀態和故障狀態的 LED 指示

·        符合無線供電聯盟（WPC）A6 發送技術規范

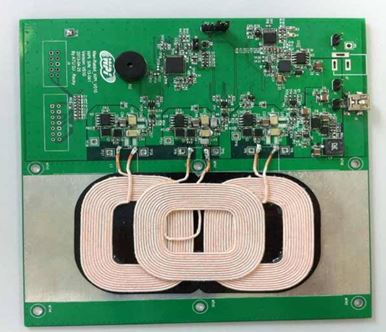

 圖示5-大聯大世平基于TI的Qi無線充電12V發射端解決方案開發板



3.     接收端

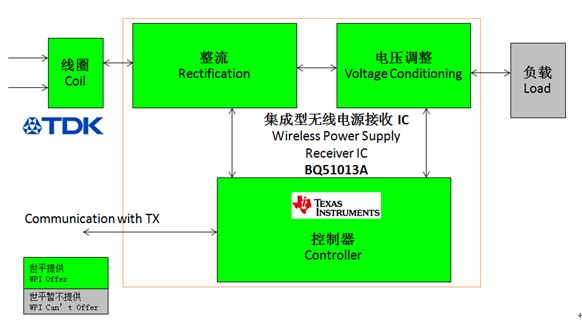

圖示6-大聯大世平基于TI的Qi無線充電接收端解決方案系統框架圖



• 無線充電接收端
• 用于便攜式設備如手機等的充電
• 線圈接收 10V 交流電
• 較高可輸出 5V/1A 直流電
• 可處理來自無線充電發射端的通信信號
•  93% 的整體峰值 AC-DC 效率

• 符合 WPC v1.1 標準的通信控制
• 輸出電壓調節
• 低功耗耗散整流器過壓鉗位（VOVP = 15V）
• 熱關斷

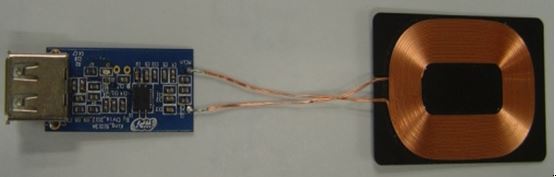

   圖示7-大聯大世平基于TI的Qi無線充電接收端解決方案開發板



二、Toshiba簡單快速無線充電方案

     1. 發射端

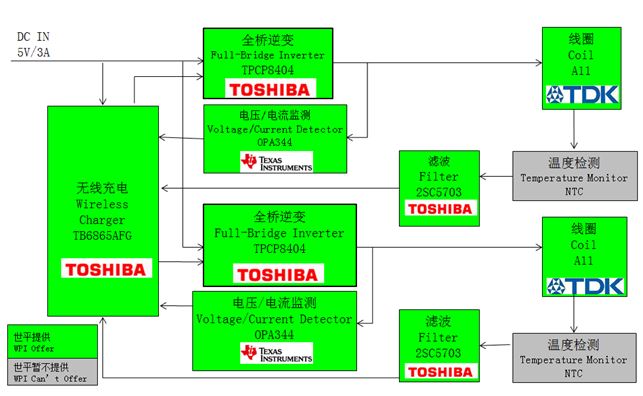

圖示8-大聯大世平基于Toshiba的Qi無線充電發射端解決方案框架圖



·        Qi 無線充電發射端

·        輸入 DC 5.5V/3A

·        輸出 10W

·        可以同時給兩個設備充電

·        支持兼容 WPC 標準的移動設備充電

·        與 1.1 版本 WPC 低功耗標準下的 A11，A12，A14 電源傳送設計兼容

·        Analog Ping 支持異物檢測

·        集成了專用模擬電路和一個

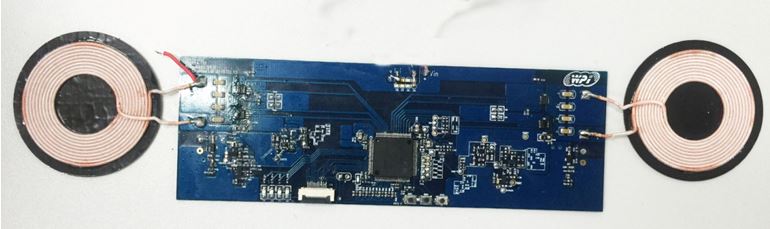

圖示9-大聯大世平基于Toshiba的Qi無線充電發射端解決方案照片



2. 接收端

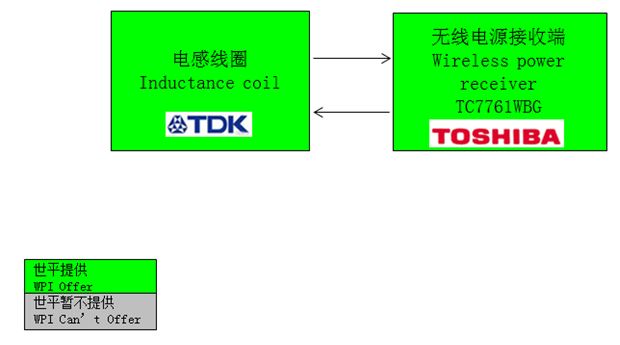

    圖示10-大聯大世平基于Toshiba的Qi無線充電接收端解決方案系統框架圖



·        支持 Qi 標準無線充電接收端

·        較大 5W 輸出功率

·        95% 較大功率轉換效率

·        支持異物檢測功能

·        發熱量小

·        片上Qi協議控制邏輯

·        28 引腳 WCSP 封裝

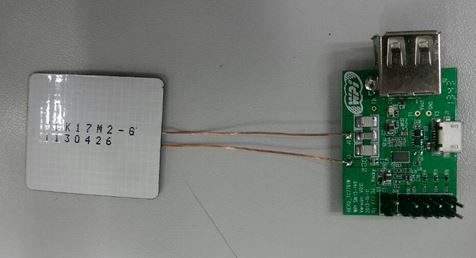

    圖示11-大聯大世平基于Toshiba的Qi無線充電接收端解決方案照片
