Soufiane Bendaoud

序論

許多比較老的線性器件，尤其是運算放大器，簡稱“運放”，都沒有SPICE宏模型。即使有，通常使用的也是博伊爾（Boyle）宏模型，該模型以今天的標準來看準確度并不高，即使提供給用戶也不能很好地代表實際器件。

這種基于晶體管的方法使用相對簡單的方程式 —— 工程師可對這些方程式進行相應的修改，以滿足各種放大器設計流程的需要。我們的理念是用來自產品說明書的幾個參數來創建SPICE（TINA-TI™）宏模型，不管輸入或輸出拓?fù)浣Y(jié)構如何。該技術基于這樣的假設：大多數運算放大器都有一個遠遠超出單位增益帶寬的次極。



一般而言，工程師需要以下參數：電源電壓、開環增益與負載、單位增益帶寬、壓擺率、輸入共模范圍、共模抑制比（CMRR）、電源抑制比（PSRR）、Vos、Ios、Ib、開環輸出阻抗、相位裕度、寬帶噪聲與1/f噪聲、電源電流以及短路電流。對于軌至軌輸出，工程師將需要輸出飽和電壓（輸入輸出電壓差）以及匯點和源點電流。此外，還需要明確規定負載電阻RL。

以不同顏色突出顯示的方程式是工程師需插入到網表中的方程式。藍色方程式是為了方便工程師自己進行觀察；紅色方程式則是網表末尾的模型參數中可能需要的。

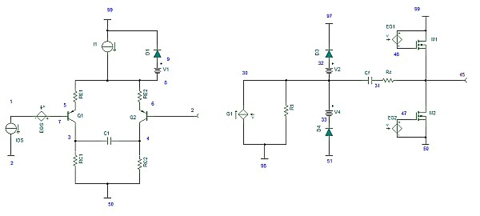

圖1展示了雙極性輸入和互補金屬氧化物半導體（CMOS）輸出級的拓?fù)浣Y(jié)構。

輸入級

輸入級包括：一個差分對（Q1/Q2）；電流I1、D1和V1 —— 它們可將共模設置為高電平；Rc1和Rc2；可設置次極的C1；作為發射極負反饋的RE1和RE2；EOS —— 一個非反相輸入串聯的壓控電壓源。該電壓源有好幾個組成部分。第一個代表輸入偏移電壓；第二個與共模抑制比（CMRR）有關聯；第三個與電源抑制比（PSRR）有關聯，等等。



Ios是一個電流源，它代表運放的輸入偏移電流。



中間級包括：一個壓控電流源G1，與R1的一個任意值相對應；D3/V3 —— 可設置較高的電壓鉗位；適用于較低電壓鉗位的D4/V4；EVp和Evn —— 它們可分別作為D3/V3和D4/V4的電源。EREF是一個壓控電壓源，可用來生成宏模型的參考節點。較后，用CF和Rz設定一個極點/零點，旨在幫助獲得恰當?shù)南辔辉６取?o:p>



輸出級是由兩個壓控電壓源與兩個晶體管并聯組成的。



下一個步驟是為網表推導出必要的方程式，以便開發宏模型。



首先確定I1 —— 來自輸入差分對的尾電流。該值可根據所采用的工藝技術而變化。雖然理想情況下工程師可請求從集成電路（IC）設計人員那里獲得它，但工程師并非一直擁有這樣的選擇權；因此，較好將它設置為100μA和1mA之間的任意數。



請將爾利電壓VA設置為130，將IS設置為1E-16。Beta表示為BF1，等于I1/2*Ib，其中Ib是來自產品說明書的輸入偏置電流值。



如果使用5V的電源，接下來請采用V1 = Vs-Vcm將共模設置為高電平。電壓軌提供了1V的共模上限電壓，所以請將V1設置為1V。



集電極電阻器RC1和RC2經設置等于0.2（VRC）乘以2再除以I1。



就發射極負反饋電阻器RE1和RE2而言：

RE1 = RE2 =（BF1*RC1-rπ*Avinput）      （1）



其中

rπ = [（BF1*VT*2）/I1]，而Avinput = Aol*1000/（Avout*Avmiddle）      （2）



請注意：VT = kT/q，其中k是波爾茲曼常數（1.38E-23）；T是環境溫度，以開爾文（K）為單位；q是一個電子的電荷量（1.6E-19）。在300oK時，VT = 25.9或26mv。



輸入級的較后一個步驟是探究跨輸入差分對的電容器C1：

C1 =（1/2*RC1*p1），其中p1=90-ɸm-fz      （3）



在該方程式中，ɸm是來自產品說明書的相位裕度；fz是來自Rz的遲滯分?jǐn)偭浚ㄖ虚g級里的零點），且fz = atan（GBP/fz）（以度數來表示）。



請注意：GBP是運放的單位增益帶寬，而fz是在中間級里計算出的零點。



讓我們來總結一下我們到此為止所擁有的關于雙極性輸入級的信息：



網表（宏模型）所需的值：

I1 = 100e-6

VA = 130

IS = 1E-16

BF1 = I1/2*Ib

V1 = Vs-Vcm，高電平

RC1 = RC2 = 2*VRC/I1



可選：RE1 = RE2 =（BF1*RC1-rπ*Avinput）

C1 =（1/2*RC1*p1），其中p1 = 90-ɸm-fz



以下是網表的樣子：



* 器件引腳配置順序   +IN   -IN   V+   V-   OUT

* 器件引腳編號        1        3      5      2      4

* 節點分配

*      非反相輸入

*      | 反相輸入

*      | | 正電源

*      | | | 負電源

*      | | |  | 輸出

*      | | |  |  |

*      | | |  |  |

.SUBCKT MOCK  1  2  99  50  45

*

* 輸入級

*

Q1   3  7  5 PIX

Q2   4  2  6 PIX

RE1  5  8  4E3

RE2  6  8  4E3

RC1  3  50  68.5

RC2  4  50  68.5

I1    99  8  100E-6

C1    3  4  8.44E-13

D1    99  9 DX

V1    9  8  0.9

EOS   7  1  POLY（5）（73,98）（22,98）（81,98）（80,98）（83,98）0.5E-3 11111

IOS    1  2  1.1E-9



請注意：在EOS項中的第一個常數是500μV的輸入偏移電壓較大值。



中間級

在這一部分，將R1任意設置為1MΩ。可按下列方程式計算出壓控電流源G1：



G1 = R1*Cf/（I1*RC1）      （4）

請注意：Rc1 = Rc2。



現在需要確定Cf，它被表示為：

Cf = 1/2π* fdom*R1*（Avout+1）      （5）

其中fdom是主導極點，被表示為GBP/Aol*sqrt（1+（Aol^2/p1^2））。GBP是運放的單位增益帶寬。



p1 = GBP/TAN（90-ɸm-2）

fz = gm5+gm6/2π*Cf

gm5 = sqrt（2*kp*W/L5*Id）

gm6 = sqrt（2*kp*W/L6*Id）

Id = 1/2kp*（W/L5）*（Vdc5-Vt5）*2*（1+ʎ*Vs/2）      （6）

其中kp是一個被稱為跨導的工藝參數，切勿與gm相混淆。



請注意：gm5和gm6是不同的值，因?yàn)閃/L5和W/L6是相互獨立的，且與每個晶體管的電流增益β（β5和β6）有關聯。



較后，按下列規定設置鉗位二極管：

V3 = 0.7 + Vs/2-V30max

V4 = 0.7 + Vs/2 + V30min

其中Vs是電源電壓。



V30max = 2*Isink*Req-（VDC6-Vt6）      （7）

其中Req是電流（匯點電流）為1mA時的輸入輸出電壓差。



V30 min = 2*Isource*Req-（VDC5-Vt5）      （8）

在這種情況下，方程式（8）中的Req等于VDO —— 此時電流（源點電流）為1mA。



我們將討論VDC6-Vt6和VDC5-Vt5在輸出級的計算。



中間級增益AVmiddle的計算式為G1*R1*2。



以下是網表的樣子：



增益級



G1 98 30（4,6）3.73E-03

R1 30 98 1.00E + 06

CF 30 31 8.1E-10

RZ 45 31 3.91E + 02

V3 32 30 2.14E + 00

V4 30 33 2.08E + 00

D3 32 97 DX

D4 51 33 DX



軌至軌CMOS輸出級

如圖1所示，輸出級由P型和N型MOS晶體管對組成。同樣，就雙極性設計而言，它也將有一個pnp型管和一個npn型管。



還存在兩個壓控電壓源：用于PMOS和NMOS晶體管的EG1和EG2。



讓我們從輸出增益Avout開始：

gm5*Req+gm6*RLeq

Req = rds5*RL/rds5+RL      （9）

其中RL是負載電阻，而rds5 = 1/ʎ*Id。

請注意：因?yàn)閷?duì)兩種晶體管來說ʎ和Id是相同的，所以NMOS的Req和PMOS的Req也是相同的（Req = rds5*RL/rds5+RL）。

W/L5=β5/kp

β5=1/2*Isource*Req*2      （10）



其中Req是電流（對PMOS而言指源點電流；對NMOS而言則指匯點電流）為1mA時的輸入輸出電壓差。



對于NMOS，讓我們把方程式改寫為：

rds5 = 1/ʎ*Id

W/L6 = β6/kp

β6 = 1/2*Isink*Req*2      （11）



就器件和工藝參數而言，您將需要下列信息：

ʎ= 0.01

VTO = 0.328

KP = 1E-5



對于軌至軌輸出級，工程師將需要較大匯點電流和較大源點電流（由產品說明書或設計人員規定）：

Vdc5-Vt5 = 1/（Ro*β5+sqrt（β5*β6））      （12）

其中Ro是開環輸出阻抗。



Vdc6-Vt6 = Vdc5-Vt5*sqrt（β5/β6）         （13）



網表中的輸出級看起來應該是這樣的：



* 輸出級

M1 45 46 99 99 POX L = 1E-6 W = 3.20E-03

M2 45 47 50 50 NOX L = 1E-6 W = 2.78E-03

EG1 99 46 POLY（1）（98，30）3.684E-01 1

EG2 47 50 POLY（1）（30，98）3.714E-01 1

*



在該模型的末尾以下面的方式列出了工藝和器件參數：



* 模型

*

.MODEL POX PMOS（LEVEL = 2，KP = 1.00E-05，VTO = -0.328，LAMBDA = 0.01，RD = 0）

.MODEL NOX NMOS（LEVEL = 2，KP = 1.00E-05，VTO = + 0.328，LAMBDA = 0.01，RD = 0）

.MODEL PIX PNP（BF = 625，IS = 1E-16，VAF = 130）

.MODEL DX D（IS = 1E-14，RS = 0.1）

.MODEL DNOISE D（IS = 1E-14，RS = 0時，KF = 1.21E-10）

*

.ENDS MOCK



將CMRR和PSRR添加到您的模型



添加CMRR和PSRR就像具有壓控電壓源的電阻電容器（RC）網絡那么簡單（圖2）。

為模擬這些，我們需要的全部信息有：DC值、極點和零點位置，可在產品說明書的圖中找到。



E1 =【10^ -（CMRR/20）*（零點/極點）】/2      （14）



就CMRR而言：

其中CMRR是DC值（以dB為單位），零點和極點所用單位是Hz。



R10 = 1/2*π*極點*C10      （15）

其中C10被任意設置為1μF（1E-6）。



R20 = 1/2*π*零點*C10      （16）



模型PSRR與CMRR的方式相同。PSRR增益項被表示為兩項：



1. a = -Vs*EPS1（方程式11），其中Vs是電源電壓，而EPS1 =【10^ -（CMRR/20）*（零點/極點）/2（方程式2）。在網表內，該表達式代表PSRR網絡中的“b”項。



2.“a”被用來抵消在指定電源電壓下由“b”項引起的DC誤差，并反饋到輸入端的EOS源。



正因如此，PSRR在網表中這樣表示：

EPS1 21 98 POLY（1）（99,50）a b

其中a和b均來源于上述的方程式1和方程式2。



根據網表，CMRR和PSRR如下所示：



* CMRR網絡

*

E1 72 98 PLOY（2）（1,98）（2.98）0 5E-01 5E-01

R10 72 73 1.59E + 02

R20 73 98 1.59E-03

C10 72 73 1.00E-06

*

* PSRR網絡

*

EPS1 21 98 PLOY（1）（99,50）-1.2E-02 1

RPS1 21 22 1.59E + 2

RPS2 22 98 1.59E-3

CPS1 21 22 1.00E-06



寬帶噪聲與1/f噪聲

為了模擬噪音，工程師可以借助電流控制電壓源（HN用于寬帶噪聲，HFN則用于1/f噪聲或閃爍噪聲）來創建一個單獨的網絡。首先，計算DNOISE（在網表中）所需的器件參數。KF表示為：

KF = en^2*fc      （17）



其中fc是1/f轉角頻率（來自產品說明書），而en是寬帶噪聲（來自產品說明書）。



HN被表示為：

Sqrt（en^2-entotal^2-en^2）      （18）

所有噪聲源均應以nV/sqrtHz為單位。



電流控制電壓源具有兩個項：a和b。



將“b”項設置成一個任意值1。“a”項等于“b”項除以1,000。這可跨閃爍噪聲二極管從EOS源處的反饋（作為DC誤差）中消除DC偏置電壓。



15nV/rt（Hz）的電壓噪聲參考



*

VN1 80 98 0

RN1 80 98 16.45E-3

HN 81 98 VN1 15

RN2 81 98 1

*

* 閃爍噪聲轉角

*

DFN 82 98 DNOISE

VFN 82 98 DC 0.6551

HFN 83 98 POLY（1）VFN 1.00E-03 1.00E + 00

RFN 83 98 1



電源電流

工程師可借助壓控電流源模擬電源電流。能用來對該電流進行設置的多項式表示為：

GSY 99 50 POLY（1）（99,50）a b       （19）



對“a”項進行設置，使其等于：

Is - Idq - I1 -（“b”*Vs）      （20）



其中Is是電源電流；I1是尾電流（輸入級）；而Vs是電源電壓。

Idq = kp*0.5*（W/L5）*Vdc5*2*（1+ʎ*VS/2）      （21）



我們的理念是將輸入對從內部電源驅至該模型，使它不為該模型汲取外部電流。“b”項僅僅是來自產品說明書的曲線Is與Vs的斜率。



* 內部電壓參考

*

EREF 98 0 POLY（2）（99.0）（50,0）0 0.5 0.5

GSY 99 50 POLY（1）（99,50）-11.2E-04 5.00E-07

EVP 97 98（99,50）0.5

EVN 51 98（50,99）0.5



結論

采用這種技術創建的宏模型能提供非常準確的結果，并使用參考部分提供的測試電路集合對該模型進行測試。還可基于產品說明書的參數調整公式，以便迅速改變?cè)撃Ｐ蛠?lái)滿足工程師的需求。
