中電瑞華電子科技有限公司（以下簡稱中電瑞華）開發的新能源汽車充電樁測試解決方案自2014年進入相關應用市場領域以來，以其獨到的技術優勢和及時到位的服務獲得了行業內客戶的贊譽，目前該系統的較大功率測試已達90kW，可模擬測試不同充電設備的輸出，如恒流轉恒壓、恒流、恒壓、快速充電等方式；完全模擬充電樁真實帶載情況，除定電流（CC）、定電壓（CV）、定電阻（CR）及定功率（CP）工作模式外，還增加了CZ定阻抗模式，模擬感性或容性負載，且帶載斜率可設置,并可對充電樁的通訊部分進行測試，以及CAN通訊物理層的分析測試。





在國家及各地政府對新能源汽車行業的政策性扶持背景下，新能源汽車獲得了長期穩定向好發展的環境。但目前充電基礎設施建設仍是制約新能源汽車發展的關鍵和瓶頸之一，據較新資料，截至今年三季度，我國公共充電樁建設已超過４萬個，而根據規劃，到2020年全國需要建成近480萬個充電樁。



中電瑞華“新能源汽車充電樁測試解決方案”正是針對上述問題狀況，依據國家和國際標準及規范而開發出完整性解決方案。

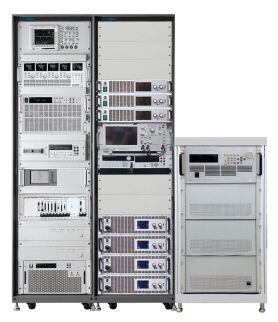

該方案的主要硬件配置及功能包括：

1）可編程大功率直流負載——提供充電樁輸出帶載功能，仿真鋰離子電池與汽車用電器負載特性；測量充電器輸出電壓與功率，并據此對充電器進行定電流和定電壓設定調節，讓其盡可能接近電池與用電器特性，測試不同充電情況下的性能。

2）可編程交流電源——模擬不同交流電網環境，根據電網不同狀態對電源輸出進行編程設計輸出（除電壓、頻率外，還有三相相差、壓差、諧波影響、電壓突升與突降等多種因素）；考核充電機對不穩定電網的適應能力與穩定輸出能力。

3）多通道功率分析儀——充電樁輸入端電氣特性的量測及分析。

系統一體化示波器——抓取充電樁輸出端電氣特性的波形、時序、紋波，分析瞬變回應情況。

4）函數/任意波形產生器——模擬交流充電樁輸出的PWM信號并送至充電器，代表交流充電樁可提供較大電流大小，依此來控制輸出電流大小，輸出PWM進行各種測試，由此充電驗證充電器功能。

5）數據采集單元——量測多信道電壓、頻率、電阻、溫度值。

6）可編程直流電源——測試充電器對電池狀況，判斷充電模式正確性，并設定高電壓輸出，針對過電壓保護進行測試。

7）CAN Bus通信卡——用于Can通信（讀/寫CAN命令）。CAN信號分析儀——CAN信號總體性能分析。測試治具——被測試充電樁與測試系統之間的轉換工裝。



本系統通過使用開放式架構，利用功能強大的32位Windows™ 測試執行程序，具有拖放測試程序生成功能。其編程簡單，節省時間，方便調試，支持第三方軟件的嵌入。為了保證系統設計可靠，主要采取了以下措施：



1）針對自動測試系統待測產品品種多、測試參數范圍大等特點，采用防差錯設計，保證不因設計原因導致測試儀器或被測試產品損壞；

2）采用模塊化、工程化等多種先進設計技術提高軟件質量，利用容錯技術提高軟件可視性；

3）關鍵部件、線路和使用頻率高的部件有針對性的故障隔離措施，防止測試系統的故障擴散到被測試產品；

4）故障報告可分析故障原因，建立處理措施；

5）嚴格的標準化要求和規范努力提高產品的標準化程度；



關于中電瑞華

中電瑞華電子科技有限公司（China Electronic Rayhua Technology Co.,LTD）是中國電子信息產業集團公司（CEC）下屬企業，也是CEC集團內唯一專業從事測試、測量、測控的企業，由電子行業著名國有大型企業和國內測試測控領軍企業共同組建。公司總部位于北京，海南澄邁為公司財務核算中心，并在深圳設立有設計研發中心.分別在上海、成都、西安、武漢、杭州設有辦事處。經過十多年的技術積累，擁有專門針對電力電子、通信設備、電力設備、軌道交通設備、科研軍工等行業產品一系列的測試、測量、測控的軟硬件系統及解決方案，是國內領先的測試測控技術和解決方案供應商，致力于為傳統電源行業、軍工國防研究所、新能源行業（如電動汽車、太陽能逆變器）提供測試測控解決方案，并為農業及林業提供生態數據采集分析解決方案。

中電瑞華以技術創新為本，打造出QC-Power大功率電源測試自主品牌，以及自主研發的具有成本優勢的測試及控制板卡。公司以出色的技術支持、可靠的產品和卓越的質量，幫助不同行業的用戶完成更精準、更高要求的測試測量任務，同時降低產品開發風險和成本，加快上市時間。
