大聯大詮鼎集團力推TOSHIBA相關于工業電子和消費類電子應用的完整解決方案

2015年10月13日20:55:39 本網站 我要評論(2)字號：T | T | T



2015年10月13日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出Toshiba相關于工業電子和消費類電子應用的完整解決方案，其中包括Toshiba采用混合DMOS（BiCD）工藝技術制造的電機驅動器及集高分辨率PPG和高精度模擬控制接口于一體的微控制器等器件。



東芝電機驅動器：

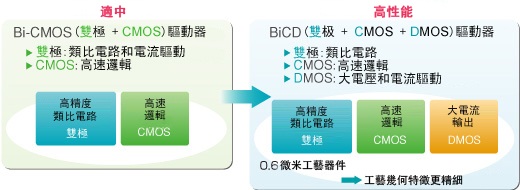

圖示1-大聯大詮鼎代理的Toshiba的DMOS（BiCD）驅動器與Bi-CMOS驅動器比較圖

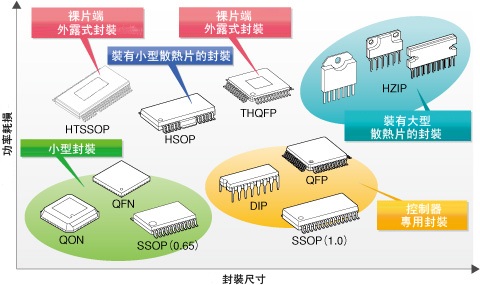

圖示2-大聯大詮鼎代理的Toshiba的電機驅動器封裝示意圖



產品列表

用于辦公室和工業設備的電機驅動器

用于辦公室和工業設備的電機驅動器

零件型號

電機類型

絕對較大額定值

特性

應用

輸出擊穿

輸出電流

TA7291SG/ FG

有刷電機

25 V

1.2 A

單橋，輸出電壓可控制

普通紙復印機(PPC),
打印機,
傳真機,
自動售貨機,
自動取款機(ATM),
娛樂設備,
讀卡器,
點鈔機,
等

TA7291P

25 V

2.0 A

單橋，輸出電壓可控制

TA8428K

30 V

3.0 A

單橋

TA8428FG

30 V

2.5 A

單橋

TA8429HQ

30 V

4.5 A

單橋

TB6549FG/PG

30 V

3.5 A

BiCD工藝，直接PWM控制

TB6549HQ

30 V

4.5 A

BiCD工藝，直接PWM控制

TB6561NG/FG

40 V

1.5A

BiCD工藝，雙橋

TB6559FG

50 V

2.5 A

恒流PWM控制 / 直接PWM控制, BiCD工藝

TB6568KQ

50 V

3.0 A

BiCD工藝，直接PWM控制

TB6643KQ

50 V

4.0 A/4.5 A

BiCD工藝，直接PWM控制

TB6569FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工藝

TB6641FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工藝

TB6642FG

50 V

4.0 A/4.5 A

BiCD工藝，直接PWM控制

TB6640FTG

40 V

3.0 A

恒流PWM控制/直接PWM控制, BiCD工藝, 待機功能

TB6551FG

無刷電機

12 V

2 mA

正弦波PWM控制器

工業風扇

TB6588FG

50 V

2.5 A

無傳感器控制

TB6630FTG

30 V

1.5 A

120°換相, 內部速度控制器

工業風扇, 泵

TB6604FTG

30 V

20 mA

正弦波PWM控制器

辦公室打印機

TB6615PG

步進電機

7 V

0.4 A

控制器

普通紙復印機(PPC),
掃描儀,
縫紉機,
傳真機,
打印機,
機器人,
讀卡器,
等

TB6560AHQ/AFG/AFTG

40 V

3.5 A/2.5 A

微步驅動(4W1-2相)

TB62206FG

40 V

1.8 A

1-2相，BiCD工藝

TB62209FG

40 V

1.8 A

微步驅動, BiCD工藝

TB6562ANG/AFG

40 V

1.5 A

W1-2相(1/4步)，BiCD工藝

TB62208FTG/FG/FNG

40 V

1.8 A

1-2相，BiCD工藝

TB62214FTG/FG/FNG

40 V

2.0 A

時鐘輸入，W1-2相(1/4步)，BiCD工藝

TB62218FTG/FG/FNG

40 V

2.0 A

W1-2相(1/4步)，BiCD工藝，相位輸入

TB62212FTAG/FNG

步進電機/
有刷電機

40 V

1.5 A/1.8 A
2.0 A/4.0 A

1-2相、4溝道H電橋較多能夠控制4臺直流有刷電機。



用于家用電器的電機驅動器

用于家用電器的電機驅動器

零件型號

電機類型

絕對較大額定值

特性

應用

輸出擊穿

輸出電流

TB6633FNG/AFNG

無刷電機

25 V

1 A

PWM無傳感驅動器

電冰箱間隔風扇,
干衣機風扇,
溫水清洗坐便蓋,
電磁爐,
電飯煲,
微波爐

TB6575FNG

5.5 V

20 mA

PWM無傳感控制器

空調(室內風扇),
洗衣機,
干衣機風扇,
洗碗機泵,
熱水器

TB6588FG

50 V

2.5 A

PWM無傳感驅動器

冰箱,
洗衣機,
干衣機風扇,
熱水器,
溫水清洗坐便蓋,
電磁爐,
電飯煲,
微波爐

TB6586FG/AFG/BFG

18 V

2 mA

150度導通角度的PWM控制器

空調
(室外和室內風扇),
廚房風扇,
熱水器,
洗碗機泵，
干衣機風扇,
溫水清洗坐便蓋,
電飯煲,
通風設備

TB6551FAG

12 V

2 mA

正弦波PWM控制器

TB6556FG

12 V

2 mA

正弦波PWM控制器、自動導程角度控制

TB6584FNG/AFNG

18 V

2 mA

正弦波PWM控制器, 自動導程角度控制

TB6585FG

45 V

1.8 A

正弦波PWM控制器

TB6585FTG

1.0 A

TB6631FNG

18 V

2 mA

正弦波PWM控制器, 自動導程角度控制, PWM無傳感器

TC7600FNG

6 V

2 mA

TA7291P

有刷電機

25 V

2.0 A

單橋，輸出電壓可控制

冰箱
(制冰機),
空調,
溫水清洗坐便蓋

TA7291SG/FG

25 V

1.2 A

TB6552FNG/FTG

15 V

1.0 A

雙橋

TB6559FG

50 V

2.5 A

恒流PWM控制/直接PWM控制, BiCD工藝

TB6569FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工藝

TB6640FTG

40 V

3.0 A

恒流PWM控制/直接PWM控制，BiCD工藝，待機功能

TB6641FG

50 V

4.0 A/4.5 A

恒流PWM控制/直接PWM控制，BiCD工藝

TB6642FG

50 V

4.0 A/4.5 A

直接PWM控制，BiCD工藝

TB6562AFG

步進電機

40 V

1.5 A

W1-2相(1/4步)，BiCD工藝

溫水清洗坐便蓋

TB6608FNG

15 V

0.8 A

2W1-2相，恒流控制

空調

TB6674PG/FG/FAG

6 V

TB6674PG/FG：400 mA
TB6674FAG：200 mA

2相(1/1步)，BiCD工藝，待機功能，節能運行

冰箱



用于電池供電器具的電機驅動器

用于電池供電器具的電機驅動器

零件型號

電機類型

絕對較大額定值

特性

應用

輸出擊穿

輸出電流

TB6552FNG/FTG

有刷電機/
步進電機

15 V

1.0 A

雙橋
TB6552FTG:小型WQFN16封裝 (3 mm x 3 mm)

數碼照相機,
機器人, 玩具

TB6613FTG

6 V

0.8 A

8溝道,兩臺串行接口+6位微步驅動器,串行和并行控制

數碼照相機,
機器人

TB6593FNG

15 V

3.2 A

單橋

數碼照相機,
小型打印機,
玩具

TB6612FNG

15 V

2.8 A

雙橋

TB6608FNG

15 V

0.8 A

2W 1-2相，恒流控制

網絡攝像頭,
小型打印機,
小型掃描儀

TB6614FNG

15 V

3.2 A

單橋（fPWM ≤ 400 kHz, Ron = 0.3 Ω）

數碼照相機,
小型打印機,
玩具

TB6617FNG

40 V

2.0 A

單橋（fPWM ≤ 350 kHz）





東芝電機微控制處理器：

近年來，市場對于節能、智能產品需求不斷增長，這也正是東芝一直在努力的領域。東芝是首批通過引入協處理器向量控制（向量引擎）以提高電機應用能效性的公司。M370系列微控制器，包括向量引擎（VE），即是作為東芝所開發的節能型Cortex™-M3微控制器系列的一部分。



東芝目前正在開發一系列結合了“新向量引擎”（暫定名稱，正在開發中）的產品，這些產品的應用范圍更廣且將進一步提高電機設計的效率。此項開發將以TX03作為開始，緊接著是TX04系列（基于Cortex™-M4F內核）。另外，針對基于8位微控制器的低成本方案，還將會推出較新的搭載PMD（可程序設計電機驅動器）電路的TX00系列（搭載Cortex™-M0內核）。東芝將采用一系列不同的嵌入式內存尺寸、外圍 IP、不同的應用開發包（包括家用電器、辦公設備和工廠自動化設備等）以進一步強化這些產品陣容。

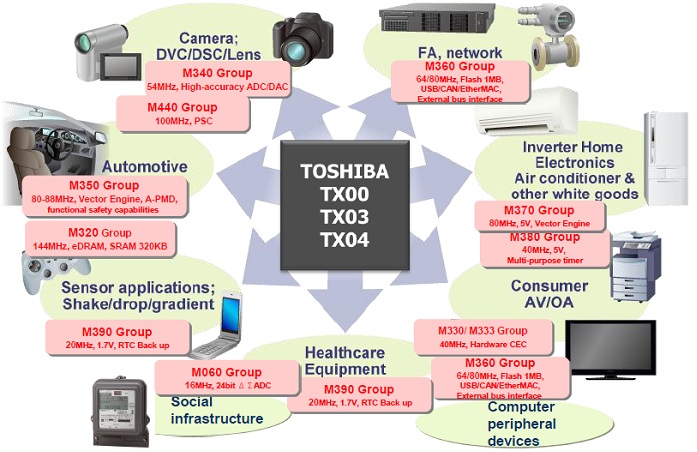

圖示3-大聯大詮鼎代理的Toshiba的TX系列處理器應用示意圖



諸如數字相機鏡頭控制等應用是需要兩種控制操作同時進行：對于多種機械裝置的高速、低噪音的伺服控制，以確保如電機、致動器（注1）與傳感器回授控制的精確定位，通常需要使用多個微控制器與專用電機驅動IC等。



Toshiba的TX03系列微控制器：“TMPM343F10XBG”、“TMPM343FEXBG”和“TMPM343FDXBG”等微控制器采用了四組其獨創協處理器“PSC”（注2），可連接和控制電機驅動的電機驅動器件和用于控制傳感器的放大電路。這實現了透過單一微控制器即可完成多個機械裝置的高精度同步控制，也有利于降低材料的使用及PCB（印刷電路板）尺寸大小。



特點：

（1）采用ARM Cortex®-M3核心作為CPU，支持高達50MHz的運轉頻率；

（2）搭載了4個東芝獨創的可程序設計伺服控制單元（PSC）：可分擔CPU的處理與計算時間，實現低功耗高效能；

（3）該產品陣容提供三種不同的內存大小，可滿足不同的系統要求；

（4）內置2相脈沖計數器，可以更容易的檢測出速度，位置和相位差。搭載具有仿真輸出型的位置傳感器的內插值式AD轉換器鏈接模式，從而實現了低負荷及高精度的位置測量；

（5）TMPM343F10XBG、TMPM343FEXBG和TMPM343FDXBG具有傳感器接口和插值編碼功能，實現1μm或更低的高精度位置控制；

（6）內置12位AD轉換器；

（7）相位差設定功能適用于超音波致動器和電機控制；

（8）內建傳感器放大器，Hall校正電路，偏置電路校正用DA轉換器；

（9）內建適用于調節模擬傳感器增益的連續可變型放大器；

（10）162 ball VFBGA封裝。



應用：

單眼相機、無反光鏡相機和監控攝影機的鏡頭。無線電控制的飛機和機器人操作。電動游戲的體感控制，比如工業伺服電機編碼。要求高精度、低功耗的掌上型應用。



無線遙控飛機和機器人手臂于自動化工廠的馬達控制；電視游樂器游戲的運動體感控制；以及工業伺服電機編碼（encoder）等伺服控制應用。



規格：

產品型號

TMPM343F10XBG

TMPM343FEXBG

TMPM343FDXBG

主要規格

CPU

ARM® Cortex™-M3

較大工作頻率

50MHz

內建內存

閃存1024K字節
SRAM 96K字節

閃存768K字節
SRAM 96K字節

閃存512K字節
SRAM 80K字節

PSC

4單元

高分辨率定時器

8通道（較大200MHz）

2相脈沖計數器

3信道（2個信道與ADC相關）

通信I/F

TSPI 4信道、UART 1信道、SIO/UART 1信道、I2C 1通道

DMA

3單元

16位定時器

16通道

12位逐次逼近型

16通道

10位DAC

6通道

運算放大器

6通道

可變增益放大器

4通道

H-SW橋式驅動器

8通道

霍爾傳感器恒流電源

2通道

2相遲滯比較器

2單元

光學編碼器偏差開關（Nch）

3通道

供給電壓

2.7V至3.3V（數字電源和模擬電源）
2.5V至5.5V（電機驅動單元電源）

封裝

VFBGA162（7.0mm × 7.0mm，0.5mm間距）

注釋

DMA：直接內存訪問
1K字節按1024字節計算。



注釋：

       [1]：可程序設計伺服/順序控制器。東芝的原始伺服和順序控制協處理器。

       [2]：將輸入能源轉變成物理運動的機械。

       *ARM和Cortex是ARM Limited在歐盟和其他國家的商標或注冊商標。
