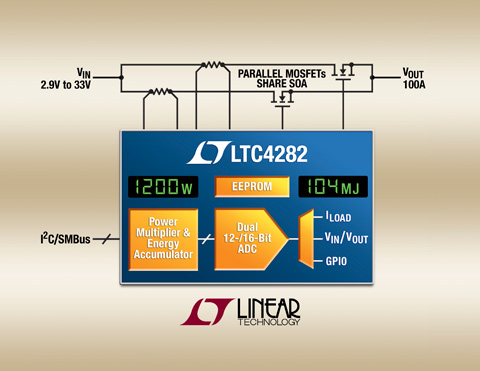

凌力爾特公司 (Linear Technology Corporation) 推出具能量監視功能的熱插拔 (Hot Swapä) 控制器 LTC4282，該器件具雙路 MOSFET 驅動，可用來實現 100A 及較大電流的電路板設計。LTC4282 通過控制外部 N 溝道 MOSFET 以給電容器緩慢加電，可確保在 2.9V 至 33V 帶電背板上安全地插入和拔出電路板，從而避免了產生火花、連接器損壞和系統干擾。可熱插拔的大電流電路板采用并聯 MOSFET 以降低電壓降，但是所有這類 MOSFET 都需要很大的安全工作區 (SOA) 以穿越過流故障。通過控制兩個匹配電流限制的通路，LTC4282 將每條通路的 SOA 要求減少了一半，從而降低了大電流應用 (>50A) 中 MOSFET 的成本。采用分階段啟動配置，在一條通路中采用小 SOA MOSFET，而在另一條通路則采用低 RDS(ON) MOSFET，這可進一步節省成本。LTC4282 為熱插拔和監視應用提供了一款堅固和緊湊的解決方案，尤其是服務器、網絡路由器和交換機、以及企業級數據存儲系統中的大功率電路板應用。



LTC4282 位于電路板電源的出入口處，其 ADC (模數轉換器) 的準確度為 ±0.7%，通過 I2C/SMBus 數字接口報告電路板電壓、電流、功率和能耗。在出現過流情況時，LTC4282 折返其準確度為 2% 的電流限制，以針對可調超時周期保持恒定 MOSFET 功耗。數字方式配置的限流可隨負載變化實現動態調節，并減輕了低值檢測電阻器的選擇負擔。該器件記錄所監視電氣參數的較小值和較大值，當這些參數超過 8 位門限時就發出報警。內部 EEPROM 為寄存器配置和故障記錄數據提供非易失性存儲。為了防止對電路板造成災難性損壞，連續監視 MOSFET 是否出現異常情況，例如低柵極電壓和漏源短路或大的電壓降。



LTC4282 規定在 0oC 至 70oC 商用和 −40oC 至 85oC 工業溫度范圍內工作，采用 32引腳 5mm x 5mm QFN 封裝。千片批購價為每片 5.95 美元。樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當地辦事處查詢詳情。定制設定的器件可通過 www.linear.com.cn/program 查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC4282。



性能概要：LTC4282

·允許在帶電背板上安全插入電路板

·具 ±0.7% 總未調整誤差的 12 位 / 16 位 ADC

·通過 I2C/SMBus 接口讀取電路板電壓、電流、功率和能耗

·內部 EEPROM 用來存儲配置數據和故障記錄

·寬工作電壓范圍：2.9V 至 33V

·大電流應用的功能

o雙路 MOSFET 柵極驅動和電流檢測

o12V 柵極驅動用于較低的 MOSFET RDS(ON)

o具電流折返的 MOSFET 功率限制

·數字功能

o數字方式調節的限流和 UV / OV / PG 門限

o存儲較小和較大測量值

o超過設定門限時發出警示信號

o3 個通用輸入 / 輸出

·連續監察 MOSFET 健康情況

·輸入欠壓和過壓保護

·32 引腳 5mm x 5mm QFN 封裝



本文給出的美國報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
