雙通道 (2.5A + 1.5A) 同步降壓型 DC/DC 轉換器

可提供 95% 效率并在 3.4V 至 42V 輸入范圍工作

凌力爾特公司 (Linear Technology Corporation) 推出 42V、高效率、雙通道、同步單片式降壓型開關穩壓器 LT8616。其雙通道設計向低至 0.8V 的輸出提供獨立的 2.5A 和 1.5A 連續電流。雙通道同步整流拓?fù)涮峁└哌_(dá) 95% 的效率，而在無負載備用情況下，突發模式 (Burst Mode®) 工作可保持靜態電流低于 6.5μA (兩個通道啟動)，因此該器件非常適合始終保持接通系統。開關頻率可在 200kHz 至 3MHz 范圍內設定，并可在這個范圍內同步。

LT8616 的 35ns 較短接通時間實現了 16VIN 至 1.8VOUT 的降壓型轉換，而 2MHz 開關有助設計師避開關鍵噪聲敏感頻段 (例如 AM 收音機)，同時使解決方案的占板面積非常緊湊。該器件 3.4V 至 42V 的輸入電壓范圍使其非常適合汽車應用，這類應用必須在較低輸入電壓低至 3.4V 的冷車發動和停-啟情況下以及在超過 40V 的負載突降瞬態時保持穩定。在所有情況下，LT8616 的每個通道均保持僅為 400mV (在 1A) 的較低壓差電壓，從而使該器件能夠在汽車?yán)滠嚢l(fā)動等情況下表現出色。LT8616 的 28 引線耐熱增強型 TSSOP 封裝和高開關頻率允許使用很小的外部電感器和電容器，可構成占板面積緊湊和高熱效率的解決方案。

LT8616 采用兩個內部上管和下管高效率功率開關，在單個芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。每個通道以 180 度異相開關工作，降低了輸出紋波。每個通道有單獨的輸入以增加設計靈活性。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mVP-P。獨特的設計方法和新的高速工藝使該器件能夠在很寬的輸入電壓范圍內實現高效率，而且 LT8616 的電流模式拓?fù)淇商峁┛焖偎矐B(tài)響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱保護。

LT8616 采用耐熱性能增強型 28 引線 TSSOP 封裝。有 3 種溫度級版本可用，擴展 (E) 和工業 (I) 級版本在 –40°C 至 125°C (結溫) 溫度范圍內工作，高溫 (H) 級版本在 –40°C 至 150°C 溫度范圍內工作。千片批購價為每片 4.15 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT8616。

42V、雙輸出 3MHz 同步降壓型 DC/DC 轉換器

性能概要：LT8616

• 寬輸入電壓范圍：3.4V 至 42V

• 具單獨輸入的 2.5A 和 1.5A 降壓型穩壓器

• 快速較短開關接通時間：35ns

• 超低靜態電流突發模式工作：

o 6.5μA IQ (調節 12VIN 至 5VOUT 和 3.3VOUT)

o 輸出紋波 <15mV

• 180° 異相開關操作

• 可調和可同步：200kHz 至 3MHz

• 準確的 1V 使能引腳門限

• 內部補償

• 輸出軟啟動和跟蹤

• TSSOP 封裝：在相鄰引腳短接期間或某個引腳被浮置時，輸出位于或低于調節電壓

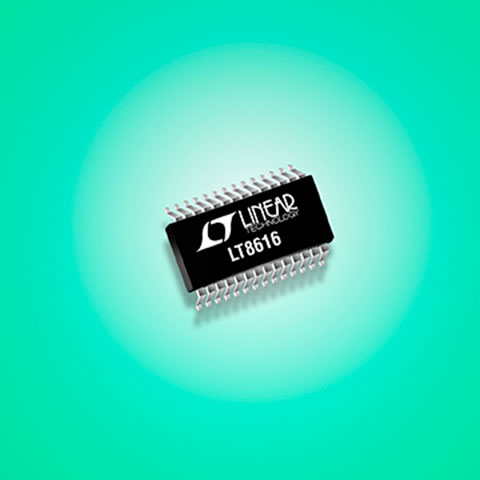

• 耐熱增強型 28 引線 TSSOP 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
