2009年2月25日，凌力爾特公司 (Linear Technology Corporation) 推出 7V 同步降壓-升壓型轉換器 LTC3534，該器件可利用單個電感器向一個高于、等于或低于輸入的穩定輸出提供高達 500mA 的輸出電流。該器件的拓撲可通過各工作模式提供連續輸送，從而使其非常適用于 3 或 4 節堿性/鎳鎘/鎳氫或單節鋰電池應用，這類應用甚至在電池電壓降至低于輸出時也必須保持恒定輸出電壓。一個典型應用是從一個具有 3.6V 至 6.4V 輸入電壓范圍的堿性電池為一個 5V 輸出軌供電。在大多數情況下，這個降壓-升壓型 DC/DC 轉換器與傳統的 SEPIC 解決方案相比，可以再增加 25% 的電池運行時間。LTC3534 的 1MHz 恒定開關頻率在較大限度減小外部組件尺寸的同時，可確保低噪聲。纖巧的外部組件再結合 3mm x 5mm DFN (或 SSOP-16) 封裝能提供一個小占板面積的解決方案，而這一般在手持式應用中都是需要的。

LTC3534 含有兩個 N 溝道 MOSFET 和兩個 P 溝道 MOSFET (分別為 215mΩ/275mΩ 和 260mΩ)，以提供高達 94% 的效率。突發模式 (Burst Mode^®) 工作僅需要 25uA 靜態電流，而停機電流低于 1uA，從而進一步延長了電池運行時間。如果應用是噪聲敏感的，那么 PWM 引腳還可以配置為提供強制連續工作，以降低噪聲和 RF 干擾。其它特點包括軟啟動、電流限制、熱停機和輸出斷接。

LTC3534EDD 采用 16 引線 3mm x 5mm DFN 封裝，有現貨供應，LTC3534EGN 采用 16 引線 SSOP 封裝。以 1,000 片為單位批量購買，兩種版本每片價格均為 3.15 美元。如需更多信息，請登錄 www.linear.com.cn。

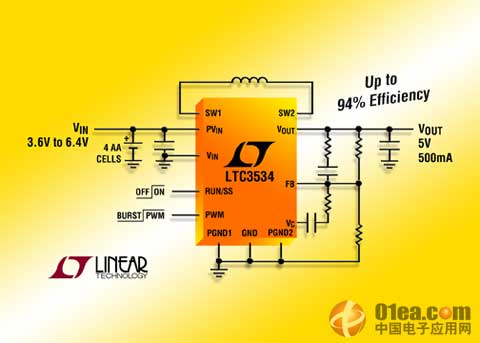

圖片說明：7V 降壓-升壓型同步 DC/DC 轉換器提供延長的電池運行時間

性能概要：LTC3534

• 輸入電壓可高于、等于或低于輸出，并提供穩定輸出電壓
• 2.4V 至 7V 輸入電壓和 1.8V 至 7V 輸出電壓范圍
• 從 4 節 AA 電池在 500mA 提供 5V V_OUT
• 單電感器
• 同步整流：高達 94% 的效率
• 具 25uA I_Q 的突發模式工作
• 停機時輸出斷接
• 1MHz 開關頻率
• <1uA 的停機電流
• 小型耐熱增強型 16 引線 (3mm x 5mm x 0.75mm) DFN 和 16 引線 SSOP 封裝
