2009 年 2 月 18 日 ，凌力爾特公司 (Linear Technology Corporation) 推出具有集成高端雪崩光電二極管 (APD) 電流監視器的固定頻率、電流模式升壓型 DC/DC 轉換器 LT3571。該器件能從 2.7V 至 20V 的輸入范圍提供高達 75V 的輸出電壓，從而非常適用于多種光纖應用。LT3571 具有一個高端固定壓降 APD 電流監視器，在 -40^◦C 至 125^◦C 的溫度范圍內提供優于 10% 的相對準確度。該電流監視器兩端固定的 5V (±5%) 壓降是 LT3571 獨有的，可在很多光纖應用中實現更高的數據帶寬。電源開關、肖特基二極管和 APD 電流監視器集成到單個 IC 中，該IC 采用 3mm x 3mm QFN 封裝，提供了一個纖巧的解決方案占板面積。

LT3571 的內部 75V、350mA 開關提供高達 75V 的輸出電壓。其開關頻率可在 250kHz 至 2MHz 之間編程，從而使設計師能夠在較大限度地減小外部組件尺寸的同時優化效率。恒定頻率架構用來保持輸出紋波低于 500uV_PK-PK，這在大多數 APD 應用中都是至關重要的。為了進一步減輕對噪聲的擔憂，LT3571 是可外部同步的。LT3571 兼有一個傳統的電壓環路和一個獨特的電流環路設計，以作為恒定電流源或恒定電壓源工作，從而提供卓越的瞬態響應以及 APD 保護。該器件配備一個 1.222V 的內部基準和一個輔助基準輸入 (通過 CNTRL 引腳)，從而在該芯片正在工作的同時實現輸出電壓調節而沒有任何極性反轉。其它特點包括軟啟動、內部補償和熱停機。

LT3571EUD 采用 3mm x 3mm QFN-16 封裝，以 1,000 片為單位批量購買，每片價格為 2.45 美元。工業級版本 LT3571IUD 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 2.72 美元。兩種版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

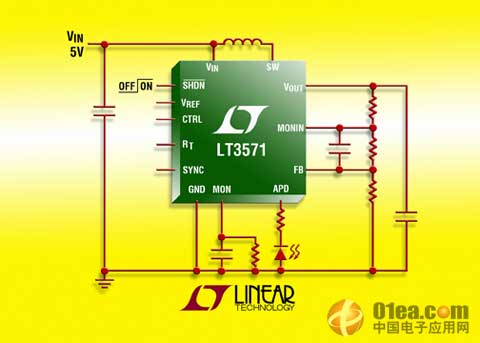

圖片說明：具 APD 電流監視器的 75V 升壓型轉換器LT3571

性能概要：LT3571

• 高輸出電壓：達 75V
• 集成的肖特基二極管
• 75V、350mA 內部開關
• 高端固定壓降 APD 電流監視器
• 可調頻率：250kHz 至 2MHz
• 頻率同步
• 寬 V_IN 范圍：2.7V 至 20V
• 恒定電壓和恒定電流調節
• 可編程電流限制保護
• 表面貼裝組件
• 低停機電流 < 1uA
• 內部軟啟動
• 內部補償
• CTRL 引腳允許無極性反轉的輸出調節
• 3mm x 3mm 16 引線 QFN 封裝
