2009 年 2 月 17 日，凌力爾特公司 (Linear Technology Corporation) 推出新的 DC/DC 微型模塊 (uModule™) LED 驅動器系列的第一個器件 LTM8040，該器件在一個緊湊的 9mm x 15mm x 4.32mm 表面貼裝封裝中含有所有電路，包括電感器。采用 LTM8040 來驅動一個 LED 串就像增加輸入電容器和連接 LED 串一樣簡單。LTM8040 能以 ±2% 的準確度和滿負載電流驅動從 0A 至 1A 的電流通過一個 LED 串。該器件以其輸出電壓箝位電路保護自身免受偶然的 LED 串開路影響，以及以一個頻率折返電路保護其免受短路事故影響。LTM8040 可用在兩節鋰離子電池組、整流的 12VAC 和工業 24V 應用中的 LCD 背光照明、便攜式照明和大范圍照明。

LTM8040 可以將 4V 至 36V 的輸入電壓范圍轉換成更低的 2.5V 至 13V 電壓，適合于以不同的壓降 (V_D) 驅動多種彩色和白光 LED。該器件還具有模擬和真正彩色 PWM (True Color PWM™) 調光，允許 400:1 的恒定彩色調光范圍。LED 電流幅度能用單個電阻線性地控制在 0A 至 1A。缺省的開關頻率是 500kHz，這可用一個電阻調節以實現直到 2MHz 運作。

LTM8040 采用 9mm x 15mm x 4.32mm 焊盤網格陣列 (LGA) 封裝，有 0ºC 至 125ºC 和 -40ºC 至 125ºC 兩種溫度級 (內部封裝溫度) 。以 1,000 片為單位批量購買，起價為每片 7.45 美元。如需更多信息，請登錄 www.linear.com.cn。

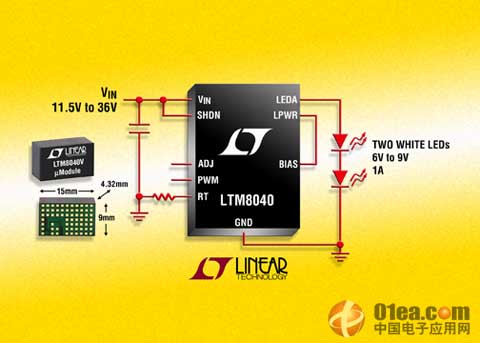

圖片說明：微型模塊 LED 驅動器保護 LED

性能概要：LTM8040

• 完整的 1A 降壓型開關 LED 驅動器和電流源電路集成在單個封裝中
• 4V 至 36V 工作輸入范圍
• 從 0A 至 1A 的精確 LED 電流控制
• LED 開路和短路保護
• 低于 2uA 的停機電流
• 小占板面積、扁平 9mm x 15mm x 4.32mm LGA
