2009 年 2 月 13 日，凌力爾特公司 (Linear Technology Corporation) 推出面向兩節鋰離子/聚合物電池的緊湊型、單片高壓電池充電器 LT3650-8.2。該器件的開關模式架構較大限度地降低了功耗，而不會犧牲電路板空間。LT3650-8.2 可接受高達 32V 的輸入，具有 40V 絕對較大額定值以實現更大的系統裕度。用戶可選定時器或 C/10 終止無需外部微控制器并簡化了設計。充電電流是可編程的，并可動態調節至高達 2A；電源電路集成到芯片上以節省電路板空間。LT3650-8.2 不需要外部高準確度電阻來設置浮動電壓，從而進一步節省了成本和空間。應用包括工業手持式儀表、12V 至 24V 汽車和重型設備、臺式插座充電器以及小型筆記本電腦或平板電腦。

LT3650-8.2 的 1MHz 高工作頻率和電流模式架構允許使用小型電感器和電容器，從而較大限度地降低噪聲和濾波需求。較終浮動電壓準確度規定為 ±0.5%，充電電流準確度為 ±5%，C/10 檢測準確度為 ±2.5%。一旦充電終止，LT3650-8.2 就自動進入可將輸入電源電流降至 85uA 的低電流備用模式。在停機時，輸入偏置電流降至 15uA。LT3650-8.2 在所有非充電周期較大限度地延長了電池壽命，電池消耗不到 1uA。就安全和自主充電控制而言，LT3650-8.2 具有諸如自動重啟動和預查驗、一個熱敏電阻輸入用于溫度合格的充電、可編程輸入電流限制、壞電池檢測和二進制編碼狀態輸出引腳等功能。

LT3650-8.2 采用緊湊型扁平 (0.75mm) 12 引腳 3mm x 3mm DFN 封裝，提供 E 級和 I 級兩種版本，兩種版本都工作在 -40°C 至 +85°C 的溫度范圍內。以 1,000 片為單位批量購買，每片價格分別為 2.80 美元和 3.22 美元。如需更多信息，請登錄 www.linear.com.cn。

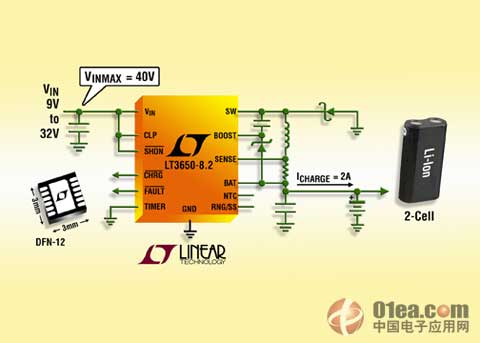

圖片說明：32V、2A 單片兩節鋰離子電池充電器

性能概要：LT3650-8.2

• 寬輸入電壓范圍：9V 至 32V (40V 絕對較大值)
• 可編程充電電流高達 2A
• 兩節鋰離子/聚合物電池充電能力，8.2V 充電電壓
• 用戶可選終止：C/10 或可編程終止定時器
• 動態充電速率編程/軟啟動引腳
• 可編程輸入電流限制
• 1MHz 開關頻率允許使用小型外部組件
• ±0.5% 充電電壓準確度
• ±5% 充電電流準確度
• ±2.5% C/10 檢測準確度
• NTC 電阻溫度監視器
• 自動再充電
• 自動預查驗
• 二進制編碼集電極開路充電狀態引腳
• 具自動復位的壞電池檢測
• 緊湊型扁平 (0.75mm) 3mm x 3mm DFN-12 封裝
