2009 年 2 月 11 日 ，凌力爾特公司 (Linear Technology Corporation) 擴展其降壓-升壓型 DC/DC 微型模塊 (µModuleä) 穩壓器系統系列，推出第三個引腳兼容的產品 LTM4609，該器件是一個高壓和高效率 DC/DC 系統，采用表面貼裝 15mm x 15mm x 2.8mm LGA (焊盤網格陣列) 封裝。LTM4609 用一個高于、等于或低于輸出電壓的可變輸入電壓調節輸出電壓。該器件在 4.5V_IN 至 36V_IN 范圍內工作，調節從 0.8V 至 34V 的輸出電壓，可以提供高達 120W 的輸出功率。LTM4609 在一個小型塑料模制封裝中集成一個同步降壓-升壓型 DC/DC 控制器、4 個 N 溝道 MOSFET、輸入和輸出旁路電容器以及補償電路。實現一個非常扁薄、緊湊和高效率設計僅需要一個電感器、反饋和檢測電阻以及大容量電容器。該器件在網絡、工業和汽車系統以及由電池供電的大功率設備中用于負載點和中間總線調節。

LTM4609 的片上專有 4 開關同步 MOSFET 設計在升壓模式可實現高達 98.3% 的效率，而降壓模式可達 97.3% (條件：V_IN 為 6.5V 至 36V；V_OUT 為 30V；I_OUT 為 2A)。與需要多達 20 個組件和定制磁性元件的 SEPIC (單端主電感器轉換器) 拓撲不同，LTM4609 僅用 6 個外部組件，包括一個現售電感器，從而確保非常簡單的 PCB 布局。此外，可比較的 SEPIC 電路實現低得多的效率，范圍為 76% 至 84%。為了降低不想要的頻率諧波，LTM4609 的相位可鎖定至一個范圍從 200kHz 至 400kHz 的外部時鐘頻率。安全功能包括過壓和折返電流保護。

LTM4609 在 -40ºC 至 85ºC 的溫度范圍內工作，較高結溫為 125ºC。以 1,000 片為單位批量購買，起價為 22.55 美元。如需更多信息，請登錄 www.linear.com.cn。

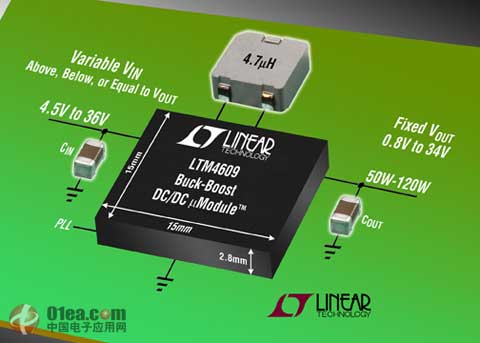

圖片說明：高壓降壓-升壓型 DC/DC 微型模塊穩壓器

性能概要：LTM4609

• 單電感器降壓-升壓型架構
• 高效率的同步 4 開關運作 (達 98%)
• 寬輸入電壓范圍：4.5V 至 36V
• 寬輸出電壓范圍：0.8V 至 34V
• 15mm x 15mm x 2.8mm LGA 封裝
