2009 年 2 月 4 日，凌力爾特公司 (Linear Technology Corporation) 推出 3 通道、高效率 3MHz 同步降壓型穩壓器 LTC3569，該器件從一個通道提供高達 1.2A 的連續輸出電流，而另外兩個通道則每一個提供 600mA。LTC3569 采用恒定頻率電流模式架構，在 2.5V 至 5.5V 的輸入電壓范圍內工作，非常適用于單節鋰離子/聚合物或多節堿性/鎳鎘/鎳氫金屬電池應用。通過切換 EN 引腳將每個通道的反饋電壓從 800mV 降至 425mV（以 25mV 為增量），3 個輸出電壓中的每一個都可獨立編程，從而可實現每個通道輸出電壓的動態調整。此外，每個 600mA 穩壓器可作為相互的從屬電源或 1.2A 通道的從屬電源以支持更大的電流，從而提供附加的設計靈活性。

LTC3569 的開關頻率可在 1MHz 和 3MHz 之間編程，或設置為 2.25MHz，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。其 3mm x 3mm QFN-20（或 TSSOP-16E）封裝與高開關頻率結合，可保持使用小的外部電感器和電容器，從而提供一個占板面積非常緊湊和高熱效率的解決方案。

LTC3569 的內部同步開關提供高達 95% 的效率，同時突發模式 (Burst Mode^®) 運作在無負載情況下較大限度地將靜態電流降至僅為 100uA (所有 3 個通道)。就需要較低可能噪聲的應用而言，LTC3569 可以脈沖跳躍模式運行，以較大限度降低輸出紋波。LTC3569 提供一個電源良好 (Power Good) 指示器，可同步至外部時鐘 (1.2MHz 至 3MHz)。其它特點包括內部補償、過熱和短路保護。

LTC3569EUD 采用 3mm x 3mm QFN-20 封裝，LTC3569EFE 采用 16 引線耐熱增強型 TSSOP 封裝。以 1,000 片為單位批量購買，每片價格分別為 3.10 美元和 3.20 美元。工業級版本 LTC3569IUD 和 LTC3569IFE 經過測試，保證在 -40°C 至 85°C 的工作結溫范圍內工作，千片批購價分別為每片 3.65 美元和 3.75 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

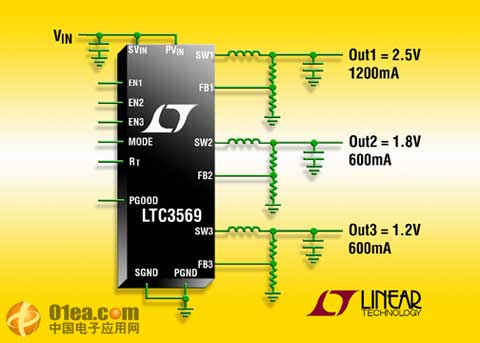

圖片說明：具動態可調輸出的 3 通道、3MHz 同步降壓型 DC/DC 轉換器

性能概要：LTC3569

• 3 個獨立的電流模式降壓型 DC/DC 穩壓器 (1.2A 和 2 x 600mA)
• 可采用單引腳設置 V_FB 伺服電壓在 800mV 直至 425mV 的范圍 (以 25mV 為步進)
• 為實現更大電流工作，將 V_FB 拉高以使每個 600mA 降壓型穩壓器成為一個從屬器件
• 脈沖跳躍或突發模式工作
• 可編程 (1MHz 至 3MHz) 或固定 2.25MHz
• V_IN 范圍：2.5V 至 5.5V
• 可同步 (1.2MHz 至 3MHz)
• 所有穩壓器都是內部補償的
• PGOOD 輸出標記
• 靜態電流 <100uA (所有穩壓器都以突發模式工作)
• 零停機電流
• 過熱和短路保護
• 纖巧 3mm x 3mm 20 引線 QFN 和耐熱增強型 TSSOP FE-16 封裝
