凌力爾特推出高效率、3MHz同步降壓型穩壓器LTC3603
2009 年 2 月 2 日, 凌力爾特公司 (Linear Technology Corporation) 推出高效率、3MHz 同步降壓型穩壓器 LTC3603,該器件采用恒定頻率、電流模式架構。它采用 4mm x 4mm QFN 封裝或耐熱增強型 MSOP-16 封裝,在輸出電壓低至 0.6V 時能提供 2.5A 的連續輸出電流。LTC3603 在 4.5V 至 15V 的輸入電壓范圍內工作,非常適用于兩節鋰離子電池應用以及 12V 固定電壓軌系統。其開關頻率從 300kHz 至 3MHz 是用戶可編程的,從而允許采用纖巧低成本電容器和電感器。
LTC3603 采用 RDS(ON) 僅為 45mΩ 和 85mΩ 的內部開關,提供高達 95% 的效率。它能夠以低壓差 99% 占空比工作,允許輸出電壓非常接近 VIN。無負載靜態電流僅為 75uA,停機時低于 1uA。可調突發模式 (Burst Mode®) 箝位可被編程以較大限度提高輕負載效率,從而使該器件非常適合于需要較長電池運行時間的應用。就需要盡可能較低噪聲的應用而言,LTC3603 可以配置為以強制連續模式工作,從而降低噪聲和潛在的 RF 干擾。其它特點包括一個電源良好 (Power Good) 電壓監視器、外部同步功能和熱保護。
LTC3603EUF 采用 4mm x 4mm QFN-16 封裝,而 LTC3603MSE 采用 16 引線、耐熱增強型 MSOP 封裝。以 1,000 片為單位批量購買,兩種封裝選項的價格都是每片 3.80 美元。工業級版本 LTC3603IUF 和 LTC3603IMSE 都保證在 -40°C 至 125°C 的工作結溫范圍內工作,以千片批購價均為每片 4.47 美元。所有版本都有現貨供應。如需更多信息,請登錄 www.linear.com.cn。

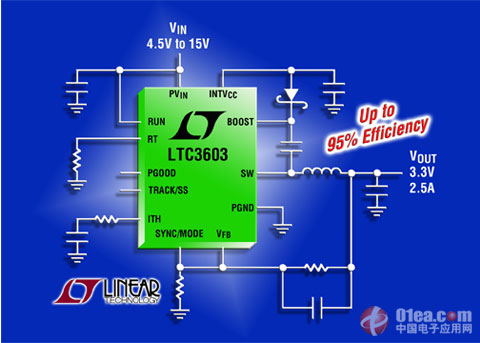

圖片說明:采用 4mm x 4mm QFN 封裝的 2.5A、15V 同步降壓型 DC/DC 轉換器
性能概要:LTC3603
- 寬輸入電壓范圍:4.5V 至 15V
- 2.5A 輸出電流
- 低 RDS(ON) 內部開關:45mΩ 和 85mΩ
- 可編程頻率:300kHz 至 3MHz
- 低靜態電流:75uA
- 0.6V ±1% 基準允許精確的、低輸出電壓
- 99% 較大占空比
- 可調突發模式箝位
- 可同步至外部時鐘
- 電源良好輸出電壓監視器
- 過熱保護
- 過壓保護
- 采用 16 引線裸露 MSOP 和 4mm x 4mm QFN 封裝
凌力爾特公司簡介
凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年,是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司,并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModuleTM 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、軍事和航天系統等領域。如需了解更多信息,請登錄 www.linear.com.cn 。
