2009 年 1 月 22 日，凌力爾特公司 (Linear Technology Corporation) 推出一個 45V、2.1MHz DC/DC 升壓模式轉換器 LT3599，該器件可作為一個恒定電流 LED 驅動器工作，用于多達 40 個白光 LED。LT3599 可從一個 12V 輸入驅動多達 4 個 LED 串，且每串具有多達 10 個串聯的 120mA 白光 LED，同時提供高達 90% 的效率。其多通道能力使該器件非常適用于中等規模的 TFT-LCD 背光照明應用。LT3599 的 3.1V 至 30V輸入電壓范圍非常適合于汽車、醫療和工業應用。該器件提供 1.5% 的 LED 電流匹配，以保證一致的顯示亮度。高達 3000:1 的調光比可以通過使用 True Color PWM™ 調光獲得。可編程 200kHz 至 2.1MHz 固定頻率工作和電流模式架構在寬電源和輸出電壓范圍內提供穩定工作，同時較大限度地減小了外部組件尺寸。此外，開關頻率可同步至外部時鐘，以改善抗噪聲性能。LT3599 的耐熱增強型 5mm x 5mm QFN 或 TSSOP-28E 封裝為 LED 背光照明應用提供一個占板面積高度緊湊的解決方案。

LT3599 采用單個 2A、45V 內部開關以提供一個升壓模式恒定電流源。不過，即使當 V_IN 超過 V_OUT 時，LT3599 仍將繼續調節 LED 電流。該內部升壓型轉換器用一個自適應反饋環路調節輸出電壓，使其略高于所需要的 LED 電壓，以確保較高效率。如果任一 LED 串出現了開路，那么它將繼續調節已有 LED 串并向 OPENLED 報警引腳發出信號。如果需要更高電流 LED，那么可以組合多個 LED 串，使它能驅動多達兩個由 10 個 240mA LED 組成的 LED 串。其它特點包括基于結溫和/或 LED 溫度的 LED 電流降額、以及當所有 LED 串都斷接時的可編程過壓保護。

LT3599EUH 采用 32 引線 5mm x 5mm QFN 封裝，而 LT3599EFE 采用 TSSOP-28E 封裝。以 1,000 片為單位批量購買，每片價格分別為 3.25 美元和 3.35 美元。工業級版本 LT3599IUF 和 LT3599IFE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍運作，以千片批購價分別為每片 3.82 美元和 3.94 美元。所有版本都有現貨供應。如需更多信息，請登錄：www.linear.com.cn。

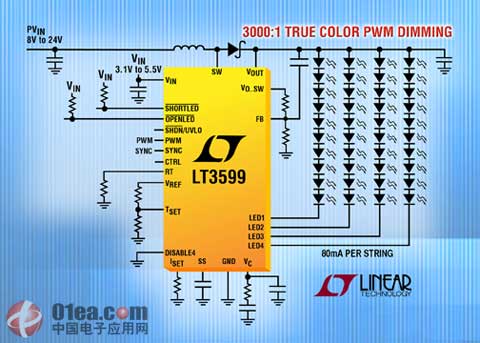

圖片說明：45V、4 通道升壓模式 LED 驅動器

性能概要：LT3599

• True Color PWM 調光比高達 3000:1
• 驅動 4 個電流高達 120mA 的 LED 串
• ±1.5% 準確度的 LED 電流匹配
• 寬輸入電壓范圍：3.1V 至 30V
• 輸出電壓高達 44V
• 即使當 V_IN > V_OUT 時也能調節 LED 電流
• 在停機時斷接 LED
• 可編程較大 V_OUT (已穩壓)
• 開路/短路 LED 保護和故障標志
• 可編程 LED 電流降額
• 可調頻率：200kHz 至 2.1MHz
• 可同步至外部時鐘
• 模擬調光高達 20:1
• 具遲滯的可編程輸入 UVLO
• 耐熱增強型 32 引腳 (5mm x 5mm) QFN 和 28 引腳 TSSOP 封裝
