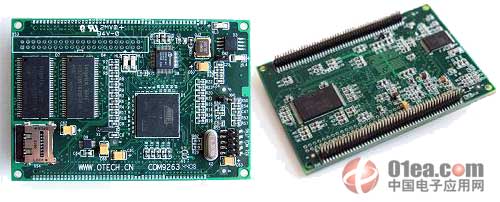

COM9263是一款基于ATMEL AT91SAM9263的核心模塊。AT91SAM9263內置較新ARM926EJ-S arm 內核, 運行在200MHz時擁有220MIPS的運算性能,具有DSP擴展指令，JAVA硬件加速。

COM9263可以連接多種內存設備，大容量硬盤設備，內置網絡、串口、USB、CAN、音頻、紅外，LCD、圖像采集與顯示等功能。具有豐富的軟硬件資源，高集成度、高可靠性、低功耗，可在電力、鐵路、通訊、醫療、能源、環保等各種工業控制領域應用。致力縮短用戶產品研發周期，提高產品可靠性。

COM9263 —  Computer On Module — Easy your design！

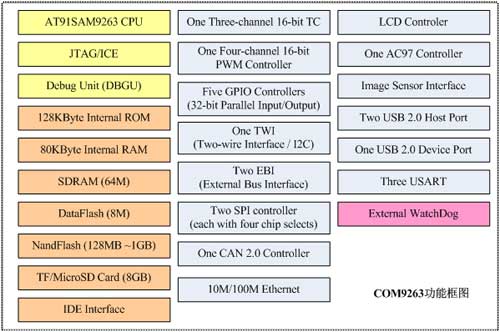

功能概述：

n         TF/MicroSD卡接口，可支持8G存儲容量

n         44pin標準IDE接口（軟件暫不支持，用戶可自行開發）

n         支持U盤，移動硬盤等設備，容量不限。

l         調試接口及軟件工具

n         JTAG/ICE接口

n         DBGU調試串口

n         SAMBA

l         通訊接口及其它

n         10M/100M以太網，板載PHY芯片

n         2個USB 2.0 (全速) Host接口，1個USB 2.0 (全速) Device 接口，速度可達12Mbps

n         3個異步/同步串口，可支持RS232/422/485等通訊方式

n         1個DBGU調試串口，可作為第4個RS232通訊串口使用

n         1個TWI/I2C接口

n         2個兩個主從串行總線SPI接口，每個SPI控制器可以支持4個外設片選

n         實時時鐘

n         看門狗，除了內部看門狗，COM9263上還添加了一個外部看門狗，看門狗時間可以軟件設置，能夠確保OS的成功引導，和應用程序的可靠運行。

n         2個可編程外部中斷信號

n         EBI1外部并行總線接口(A0-A21,D0-D15)，支持3個獨立片選信號

n         5個32位GPIO控制器(注意可能會與其它外設管腳信號復用)

l         封裝

87.50 mm × 59 mm

l         供電

+3.3V；鋰電池（僅用于實時時鐘供電）

l         工作溫度

-20℃ ~ +70℃

l         功耗

小于2W

l         軟件支持

n         Linux，當前內核版本2.6.20和2.6.25，支持Yaffs2、Jffs2、Fat、Ext2、NFS等文件系統，提供外設驅動。

n         WinCE，可提供BSP安裝包（非免費提供）。

主要特點：

l         簡單易用

對于硬件設計，由于COM9263模塊已經包含了內存和各種外設資源，所以您只需要設計一個兩層接口底板，將設計所需外設信號通過接口引出即可，而不需要研究外設、內存和CPU間的邏輯時序。同時，該公司也提供了各種外設接口的設計范例供您參考。

對于軟件設計，OTECH公司提供了穩定的linux操作系統和豐富的外設驅動，可以支持多種Flash文件系統，以及QT等多種圖形系統，您不用花費過多的時間來深入了解ARM和Linux操作系統的底層，只需要把精力放到應用程序開發上即可，就好像在通用Linux系統下開發應用程序一樣簡單。并且，公司可以提供WinCE的支持，詳情請咨詢。

l    資源豐富

COM9263上配有多種大容量的存儲器，包括SDRAM內存，掉電不丟的DATA FLASH和大容量NAND FLASH，還支持8G的TF(MicroSD)卡，IDE硬盤接口，完全能夠滿足您對存儲器的需要。

COM9263的外設資源豐富，包括以太網、USB、異步串口、同步串口、I2C接口、SPI、實時時鐘和看門狗等，同時還可將這些外設管腳配置成通用輸入輸出信號（GPIO），使您的設計更加靈活。

COM9263還提供了16位高速總線接口，可支持較多3個獨立片選和2個獨立外部中斷響應。每個片選都支持4M地址空間。使您可以方便的擴展其它需求。

COM9263帶有顯示控制器、AC97控制器、攝像頭接口，顯示、音頻等方面的支持也毫不遜色

COM9263提供了評估板COM9263EK擴展出了COM9263的絕大多數功能，可作為用戶的參考設計，或直接用于產品研發均可。

l         體積緊湊

COM9263的資源極其豐富，尺寸小巧，結構緊湊，能夠很好的滿足對于有體積尺寸要求的產品設計，使您能夠做出更加小巧，更加經濟實用的產品。

l         低功耗，發熱小

通常情況下COM9263的功耗只有1.5W，即使在較高主頻，且所有外設都處于工作狀態時，總功耗也不超過2W，發熱量小，非常適合于嵌入式應用。

l         安全可靠

OTECH公司具有多年產品研發和現場調試經驗，產品已經廣泛應用于鐵路、電力、軍工等多種領域，此次精心設計的COM9263同樣是一款可以滿足工業應用標準的，高可靠、高集成度的工業級CPU核心模塊。



評估套件

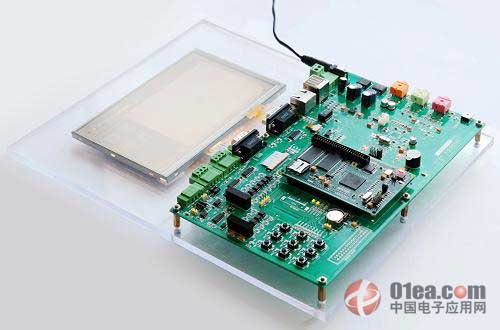

COM9263-EK是COM9263核心模塊的功能評估板，該板盡可能地擴展出了模塊所集成的所有功能。用戶使用COM9263核心模塊進行自己的系統設計前就可以使用該板進行模塊的功能、性能評估，以及初期用戶應用軟件開發等工作。同時，用戶可以參考OTECH公開的COM9263-EK硬件原理圖進行自己產品的硬件設計，較大限度的加快產品研發速度，減少產品出現錯誤的概率，節約企業的寶貴時間和金錢。

更多詳情請登陸www.otech.cn
