具點校正和灰度等級調光的16 通道 50mA 降壓型 LED 驅動器

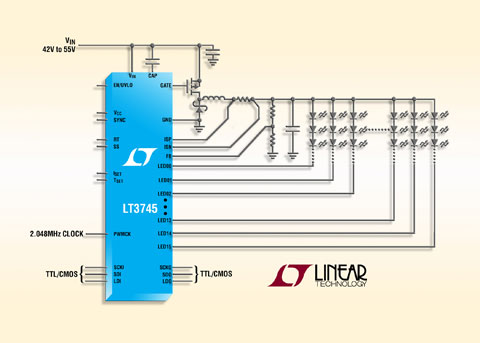

凌力爾特公司 (Linear Technology Corporation) 推出一個集成了 55V 降壓型控制器的 16 通道 LED 驅動器 LT3745。該 LED 驅動器為每通道加電至 75mA LED 電流，可驅動高達 36V 的串聯 LED，從而使該器件非常適用于諸如大型 LED 廣告牌等應用。每個通道都有單獨的 6 位點校正電流調節和 12 位灰度等級 PWM 調光。加上 0.5μs 的較短 LED 接通時間，LT3745 提供了非常寬的動態對比度。點校正及灰度等級均可通過 TTL/CMOS 邏輯電路中的一個串行接口獲得。LT3745 的 60V 至 55V 輸入電壓范圍非常適用于商用和工業設計中的寬輸入電源范圍，一般在 12V 至 48V 之間。較少的外部組件加上 6mm x 6mm QFN 封裝可為多通道 LED 應用提供占板面積高度緊湊的解決方案。

LT3745 的內部降壓型控制器產生一個略高于并聯 LED 串的自適應總線電壓，以提供超過 90% 的效率。16 個單獨的線性電流吸收器穩壓和調制每一個 LED 串，從而能以占板面積緊湊的解決方案提供豐富的功能。LT3745 對開路 / 短路 LED 和過熱故障執行了全面的診斷和保護功能，故障狀態通過串行數據接口發送。30MHz 全緩沖、轉換速率平衡、可級聯的串行數據接口使 LT3745 非常適用于大屏幕 LCD 動態背光照明以及全彩色 LED 顯示器。

LT3745EUJ 采用 40 引線 6mm x 6mm QFN 封裝，千片批購價為每片 4.95 美元。擴展溫度版本或 I 級版本 LT3745IUJ 也已供貨，千片批購價為每片 5.45 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3745。

性能概要：LT3745

·         6V 至 55V 電源輸入電壓范圍

·         高達 75mA/36V 的 16 個獨立的 LED 輸出

·         在 50mA 時具 ±3% 的 LED 電流匹配 (典型值為 ±1%)

·         6 位點校正電流調節

·         12 位灰度等級 PWM 調光

·         0.5μs 較短 LED 接通時間

·         自適應 LED 總線電壓以實現高效率

·         可級聯的 30MHz 串行數據接口

·         全面的診斷和保護：個別的開路 / 短路 LED 和過熱故障

·         40 引線 6mm x 6mm QFN 封裝

·         16 通道 50mA 降壓型 LED 驅動器
