無光耦合器的 100V 隔離型單片反激式穩壓器在 -55°C 至 150°C 的結溫范圍內工作

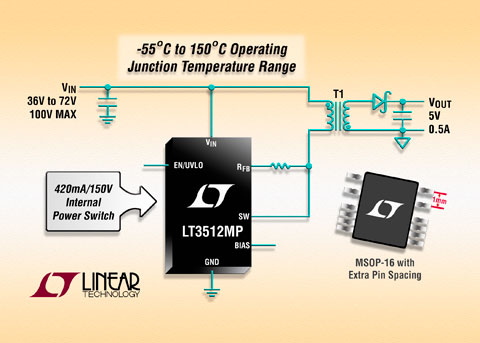

凌力爾特公司 (Linear Technology Corporation) 推出新的高可靠性 (MP 級) 版本 LT3512，該器件是一款高壓隔離型單片反激式穩壓器，可在 -55°C 至 150°C 的結節溫范圍內工作。這款器件簡化了隔離型 DC/DC 轉換器的設計。LT3512 無需光耦合器、第三個繞組或信號變壓器以實現反饋，因為該器件的輸出電壓是從主端反激信號中檢測的。LT3512 在 4.5V 至 100V 的輸入電壓范圍內工作，具一個 420mA、150V 電源開關，提供高達 4.5W 的輸出功率，從而非常適用于多種電信、數據通信、汽車、工業和軍事應用。

LT3512 采用邊沿模式、電流模式控制開關電路工作，在整個電壓、負載和溫度范圍內產生 ±5% 以內的穩定度。邊界模式 (也稱為關鍵傳導模式 CRCM)，與對應的連續傳導模式設計相比，允許使用更小的變壓器。輸出電壓很容易用兩個外部電阻器和變壓器匝數比設定。數據表中列出的幾種變壓器可于多種應用中使用。該器件具高集成度，能實現簡單、干凈、嚴格穩定的應用解決方案，可應對隔離型供電設計面臨的傳統挑戰。

LT3512MP 采用小型 MSOP-16 封裝，并去掉了 4 個引腳以實現額外的高壓引腳間隔。千片批購價為每片 9.35 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3512MP。

性能概要：LT3512MP

• V_IN 范圍為 4.5V 至 100V
• 內置 420mA、150V 集成的電源開關
• 無需光耦合器、變壓器或第三個繞組實現反饋
• 邊界模式工作
• 用兩個外部電阻器設定 V_OUT
• 可采用現成有售的變壓器
• 可編程欠壓閉鎖
• 輸出電壓溫度補償
• -55°C 至 150°C 的工作結溫范圍
