彩鈴系統可以部署在各種電信網絡中，傳統的彩鈴系統是部署在PSTN網和2G移動網絡，提供的語音彩鈴業務。較古老的語音彩鈴系統需要同時與主被叫接通，串接在客戶的通話之中，目前，部署的彩鈴系統中，彩鈴系統是作為交換的一個媒體資源設備而存在，配合交換機工作。

對于采用主叫交換機方案的音頻回鈴業務，主叫交換機在收到被叫的振鈴消息后能夠根據存儲的SS-Code以及被叫用戶狀態，建立到音頻彩鈴業務平臺的通道，并播放定制的鈴音。

現在部署的2G語音彩鈴系統是用E1中繼連接，采用SS7 ISUP 信令接入方式，隨著傳統E1網變為全IP網絡，E1的信令方式升級為IP網上的信令方式，彩鈴系統需要全新的技術，來適應未來全IP多媒體網絡的需要。

未來的網絡主要是指：移動從2G E1網絡升級為 3GPP 的R99 的 E1與IP混合的網絡，3GPP的R4全IP架構的網絡，固網運營商從PSTN網絡升級為NGN軟交換網絡，未來的網絡，固網和移動都會面向全IP的支持多媒體業務的IMS網絡演進。

以色列SURF公司，針對網絡發展各階段的不同需求，研發了融合各種網絡的多媒體通信硬件模塊，其主要的技術核心是使用Ti公司多媒體處理器：C6482,C6486,C6472和基于這些媒體處理器之上的自主專利的媒體處理算法。

下圖是華通公司面向各種通信網絡推出的多媒體彩鈴的解決方案：

2G網絡傳統彩鈴：

對2G 網絡，SURF媒體處理視頻與其他三方傳統的E1轉接板通過H.100協議和I-TDM協議互相融合，與SURF做過測試的E1卡有，NAT 公司的8E1卡和STM-1卡，Interphase公司的E1接口卡， 這樣，彩鈴系統通過TDM轉接板的SS7信令，建立好媒體通道，向主叫客戶播放美妙的音樂。在2G系統中，只能支持語音彩鈴功能。傳統電信的PSTN彩鈴也可以用相同的方式實現。

VOIP NGN網絡語音彩鈴

VOIP NGN網作為對語音PSTN網的升級，主要是將TDM線路IP化，并將傳統的電路交換變為軟交換，SURF媒體處理模塊與NGN 直接通過IP相連，通過SIP信令和RTP媒體流向NGN的客戶終端發送客戶定制的語音彩鈴。

3G網絡語音彩鈴和多媒體彩鈴系統

3G網的彩鈴部署情況如下：

1）  視頻多媒體彩鈴：

在運營商采用3GPP R99的網絡中，SURF多媒體模塊通過E1轉接板，采用SS7 ISUP協議和SURF提供的E1 3G-H.324M的視頻協議棧與3G視頻終端接口，按照接續的狀態，在系統向被叫振鈴的同時給主叫播放多媒體彩鈴。

在運營商部署3GPP R4的網絡中，SURF多媒體模塊通過SS7  Sigtran  BICC協議，與電信網絡設備交互，目前，華通天暢采用的純IP Sigran 協議棧，運行在主機上，不需要特別的硬件設備，M3UA的路由可以達到1000個以上，該Sigtran協議與Trillium, Nokia, Cisco, S-Link, Ericsson, Microlegend,Ulticom, Marconi, Telesoft, Compaq, NEC,Alcatel, Siemens, HSS, and Nortel的網關設備做過一致性測試。在完成了BICC信令接續后，進入媒體協商，SURF支持IP-H.324M的媒體協議棧，通過純IP的H.324M協議棧，向3G手機終端播放多媒體彩鈴。

2）  語音彩鈴;

SURF的媒體模塊較新推出了AMR2的產品，采用IuuP RTP封包，滿足了NBuP接的相關要求，由于SURF能支持IuuP AMR2協議，客戶可以很方便地部署2G和3G網同時工作的語音彩鈴系統。

IMS網絡多媒體彩鈴系統

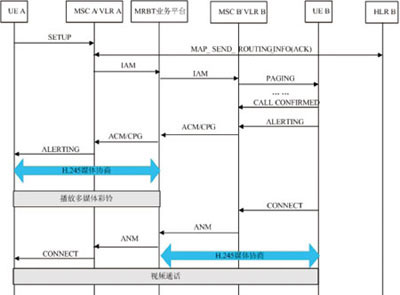

IMS網絡多媒體彩鈴是SURF多媒體模塊默認的工作方式，可以兼容移動的4G網絡，彩鈴系統通過SIP協議與網絡互通，其協議流程如下：

此圖來自參考文獻

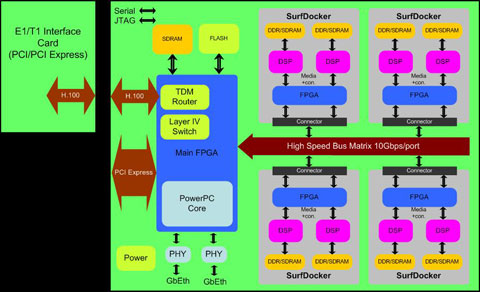

SURF 多媒體處理模塊除了支持普通的語音編碼格式外，提供了高清語音編碼的功能，主要有3.5G 網絡使用的AMR-WB和高清語音需要的AAC,G.711.1編碼，在視頻方面，SURF 支持H.264,MPEG4,H.263和MPEG2（*），SURF采用了Ti現階段密度較高的視頻處理器C6486和C6472,這些視頻多媒體處理芯片是6核芯片，SURF系統將多塊多核視頻處理器集成于一塊AMC板卡上，這樣實現了系統的高密度，下圖，是SURF媒體處理板的內部結構：

華通天暢公司,壹叁伍壹零柒貳零零捌提供的SURF產品圖片，內部是一個無阻塞的10G的PowerPC實現的交換網絡。

IMS作為下一代基于IP網絡的架構基礎，在其上實現多媒體彩鈴業務將是大勢所趨。多媒體彩鈴業務它實際上就是由被叫用戶來進行定制的，在一次呼叫的過程中，在被叫應答之前，主叫所能聽到的個性化的鈴音。這種鈴音可以包含一些圖片、相片或者是一些視頻的剪輯、Flash等等。多媒體彩鈴具備普通彩鈴的特征，比如說是由被叫定制的，許多人可以共享。

移動增值業務領域未來的趨勢是向著提供高品質、融合多種媒體、具備個性化和實用性的產品發展。多媒體彩鈴是具備了個性化和實用性的業務，在呼叫建立過程中在主叫方移動終端上播放由被叫用戶制作或選擇的視頻錄像，以生動直接的形式向主叫方展現被叫用戶想要傳達的信息。根據用戶的個性化需求，用戶可以更新自己的視頻、圖片、文字和音樂，多媒體彩鈴將會給用戶帶來更豐富更精彩的體驗，也可以為運營商吸引更多的用戶。3G推廣后，多媒體彩鈴必將成為移動增值業務發展的新動力，同時給SP和CP也帶來了豐富的商機。企業通過創作具有個性化需求的視頻內容和圖片內容，可以豐富用戶的體驗，更好地滿足用戶的特性化需求，也會為自身帶來更多收益。
